철근 배근 검측 양식 한 장으로 끝내기 — 가공·조립·피복·이음 검사 포인트 (2026)
철근 배근 검측은 “도면 → 검측요청서 → 체크리스트 확인 → 사진증빙 → 합격/재시공”의 5단계 사이클이다. 현장에서 트집 잡히는 항목은 사실 정해져 있다 — 피복두께, 이음 위치·길이, 정착길이, 결속·스페이서 간격, 그리고 도면번호와 다른 배근. 이 글은 건설공사 품질관리 업무지침 절차에 맞춰, 가공장에서 콘크리트 타설 직전까지 한 장으로 체크할 수 있는 검측 양식과 사진증빙 포인트를 정리한다. 골조 전체(철근·거푸집·타설·양생)를 단계별로 보려면 철근콘크리트 골조공사 품질관리 체크포인트를, 타설 검측서 작성법은 콘크리트 타설 검측 체크리스트 작성법을 참고하고, 이 글은 철근 배근 한 공종만 가공부터 타설 직전까지 한 장으로 끊는 데 집중한다.

검측 절차 — 시공자가 요청하고 감리가 확인한다
건설공사 품질관리 업무지침은 감리원이 시공자로부터 검측요청서를 제출받아 시공상태를 확인하는 것을 원칙으로 한다. 현장 검측은 체크리스트로 수행하고, 체크리스트에는 검사항목별 시공기준 또는 합격기준이 기재돼 있어야 합격여부를 신속히 판정할 수 있다.
철근공사 검측은 보통 다음 4단계로 나뉜다.
| 단계 | 시점 | 핵심 확인 |
|---|---|---|
| 1. 자재반입 | 입고 직후 | 시험성적서·KS 인증, 마크·로트번호, 녹·휨 |
| 2. 가공 | 가공장 출고 전 | 지름·절단길이·구부림 각도/지름 |
| 3. 조립·배근 | 거푸집 마감 전 | 배근 수량·간격·이음·정착·피복·결속 |
| 4. 타설 직전 | 콘크리트 차량 호출 전 | 도면 변경 반영, 매립물 간섭, 청소·청결 |
각 단계마다 검측요청서를 따로 끊는 게 원칙이지만, 소규모 현장에서는 2~3단계를 묶어 한 장으로 처리하는 경우가 많다. 묶을 때도 체크리스트 항목은 절대 줄이지 말 것 — 감리가 합격 사인 후 문제 생기면 결국 시공자 책임이다.
가공 단계 — 절단·구부림에서 결정난다
가공장에서 잡지 못한 오차는 현장에서 절대 안 잡힌다. KCS 14 20 11 콘크리트공사 표준시방서는 상온 가공을 원칙으로 하고, 가공된 철근은 조립 전 들뜬 녹·기름·도장 등 부착을 해치는 이물질을 제거하도록 규정한다.
가공 검측에서 확인할 것:
- 시험성적서(밀시트) 로트번호와 현장 입고분 마크 일치
- 절단길이 도면 ± 가공허용오차 이내 (가공장 자체 관리기준 명시)
- 구부림 내면 반지름 표준갈고리, 스터럽/띠철근, 휨철근 각각 기준 다름 — 도면 또는 KDS 14 20 50 갈고리표 적용
- 갈고리 모양 표준갈고리(180°·90°), 스터럽갈고리(90°·135°) 구분
- 에폭시 도막철근은 조립 후 도막 손상 검사 + 책임기술자 승인이 KCS 규정사항
조립·배근 단계 — 검측의 본 게임
배근 검측은 항목이 많아 보이지만 결국 다섯 묶음이다: ① 배근 수량·위치, ② 철근 간격, ③ 이음, ④ 정착, ⑤ 피복두께.
철근 간격(순간격) 기본 원칙 철근과 철근의 순간격은 굵은골재 최대치수의 1.25배 이상이면서 25mm 이상, 또는 철근 공칭지름의 1.5배 이상 — 셋 중 큰 값을 적용한다. 상하 2단 배근 시 상하 철근의 순간격은 KDS 14 20 50 기준 25mm 이상, 압축부재 축방향 철근의 순간격은 40mm 이상이다.
이음 검측 핵심 겹침이음 길이는 300mm 이상, 설계기준압축강도 fck가 21MPa 미만인 경우 겹침이음 길이를 1/3 증가시켜야 한다. D35를 초과하는 철근은 겹침이음 금지 — 기계적 이음 또는 용접이음으로 처리한다. 휨부재에서 서로 접촉되지 않는 겹침이음 철근 간 순간격은 겹침이음 길이의 1/5 이하이면서 150mm 이하로 유지한다. 2024년 12월 개정된 KCS는 기계적 이음을 잔류변형량 기준 1~3등급으로 구분하므로, 등급 증빙(시험성적서)을 자재반입 단계에서 확보해 둔다.
정착길이는 항상 300mm 이상 — 도면에 표기된 정착길이가 이보다 짧으면 도면 오류이거나 부재 단부 조건 확인이 필요하다는 신호다.

피복두께 — 트집 1순위, 표로 외운다
피복두께는 내구성·내화·부착 모두에 직결돼 감리가 가장 집요하게 본다. KDS 14 20 50 기준 최소 피복두께는 다음과 같다.
| 부재 구분 | 환경 | 철근 | 최소 피복두께 |
|---|---|---|---|
| 슬래브·벽체·장선 | 옥내(흙·외기 비접촉) | 일반 | 20mm |
| 보·기둥 | 옥내 | 주철근 | 40mm |
| 보·기둥 | 옥내 | 띠철근·스터럽·나선철근 | 30mm |
| 보·기둥·기초 등 | 옥외(외기·흙 노출) | D16 이하 | 30mm |
| 보·기둥·기초 등 | 옥외 | D19 ~ D35 | 40mm |
| 보·기둥·기초 등 | 옥외 | D35 초과 | 50mm |
| 다발철근 | — | — | 50mm와 등가지름 중 작은 값 이상 |
흙에 직접 접하거나 영구히 매립되는 부분은 별도로 더 엄격한 값을 적용한다(기초판 하부 등). 현장에서는 스페이서로 확보한다. 슬래브 상·하부근, 보 측면, 기둥 외주 모두 스페이서 간격이 도면 또는 시방 명시 간격을 넘지 않도록 확인 — 보통 800~1,000mm 격자, 단부는 300mm 이내로 좁힌다. 결속선은 90° 교차부 전수, 그 외는 격자형으로 빠뜨림 없이 결속한다.
배근 단부 허용오차도 KDS 14 20 50에 명시돼 있다: 종방향 단부 위치 50mm, 브래킷·내민받침 불연속단 13mm, 그 외 부재 불연속단 25mm. 단부 위치가 어긋나면 정착길이 부족으로 직결되니 검측 시 반드시 줄자 한 번 더 댄다.

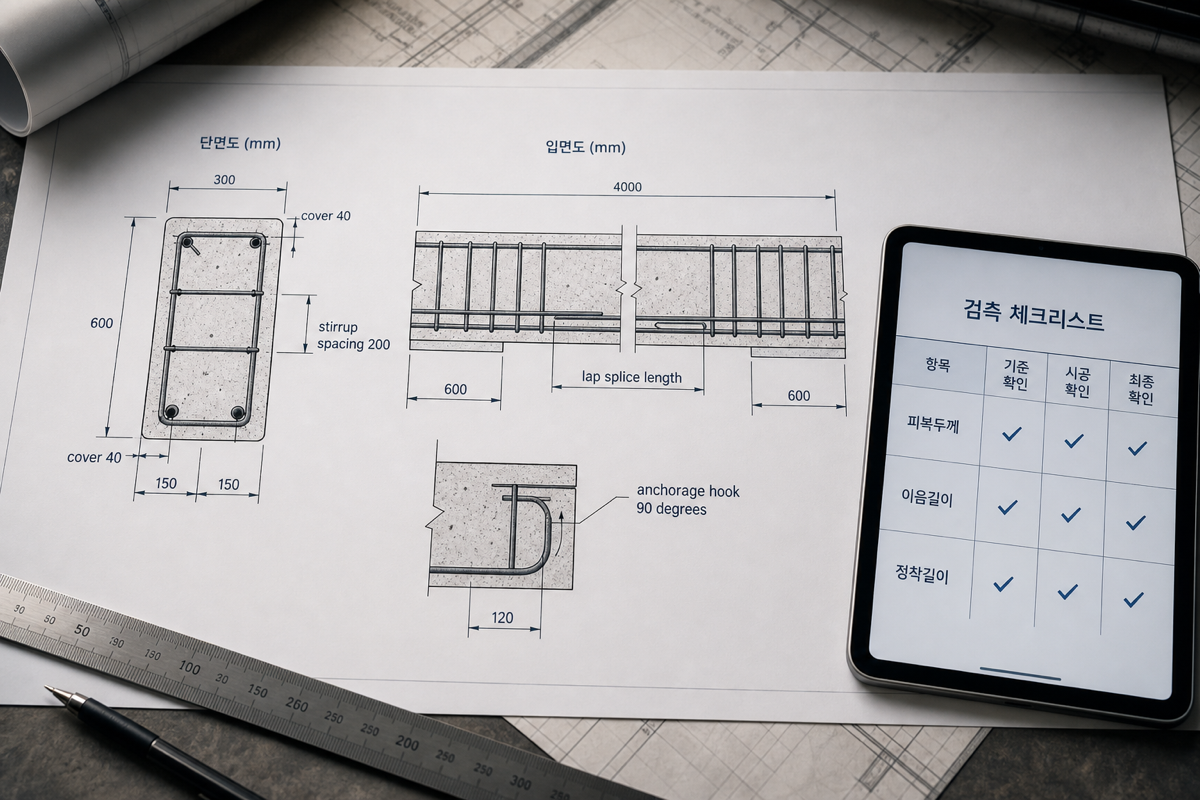

검측 양식 — 한 장에 무엇이 들어가야 하나
검측요청서와 체크리스트는 보통 1세트로 운영한다. 양식에 반드시 포함할 항목:
- 헤더: 공사명, 공구·동·층, 부위(예: 3F 보 G1~G4), 도면번호·리비전, 시공 일시, 시공자/감리자
- 검사항목 표: 검사항목 / 시공기준(시방·KDS) / 측정값 / 합격기준 / 판정(○·△·×) / 비고
- 수치 항목: 철근 종류·지름·수량, 배근 간격, 이음 위치·길이, 정착길이, 피복두께(상·하·좌·우 측정값), 결속·스페이서 간격
- 첨부: 시험성적서 사본, 도면 발췌(체크 표시), 사진증빙
- 서명란: 시공책임자·품질관리자·감리원 (날짜 포함)
- 재검측란: 부적합 시 시정조치 내용 + 재검측 결과
체크리스트의 각 항목은 “도면대로 시공”이 아니라 숫자로 합격기준이 적혀 있어야 감리가 사인한다. 예: “피복두께(슬래브 하부) — 시공기준 20mm 이상 / 측정값 22mm / 판정 ○”.

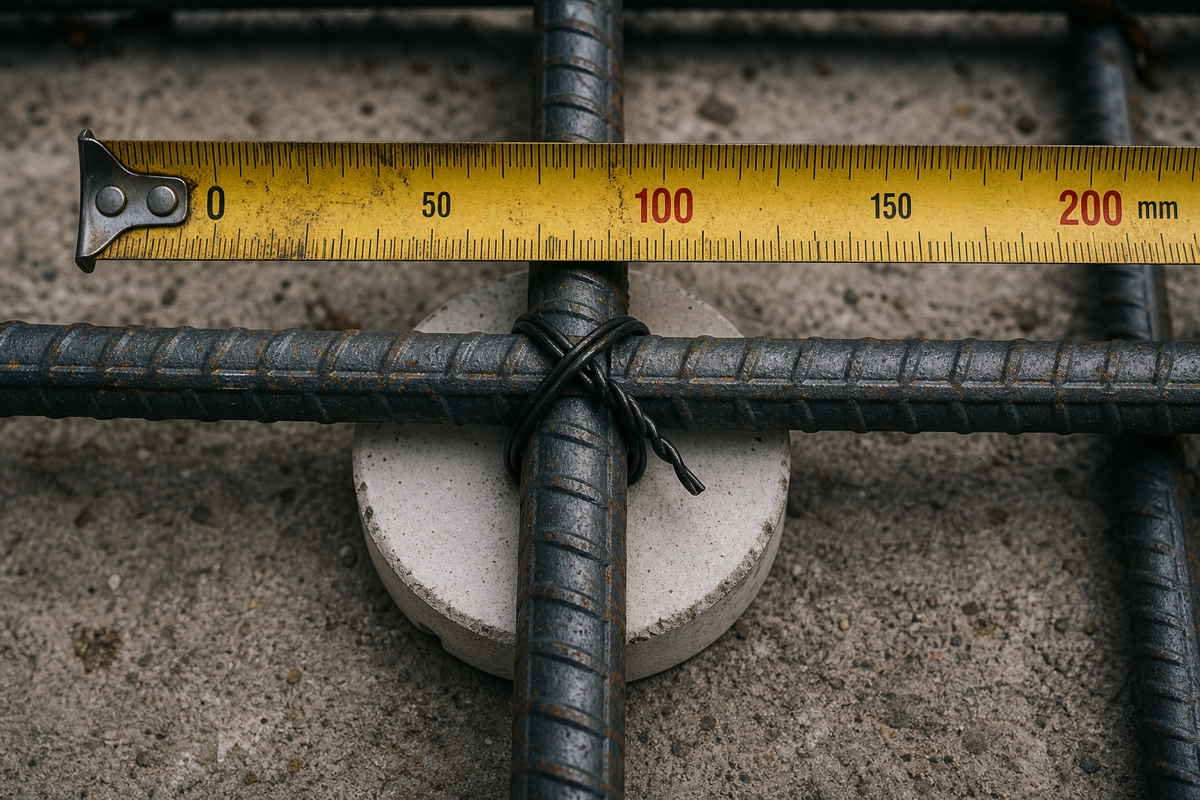

사진증빙 — 위치·축척·라벨 3종 세트
검측 사진은 “찍었다”가 아니라 “증명한다”가 목표다. 한 부위당 다음 3장 + α를 표준화한다.
- 전경(맥락): 부재 전체와 도면 부위 표시판이 함께 보이는 컷 — “여기가 어디인지” 증명
- 간격·피복(축척): 줄자나 스케일을 댄 채로 배근 간격·피복두께 측정 — 숫자가 보이게
- 이음·정착(상세): 이음 시작점에 스프레이 마킹 + 줄자로 이음길이 측정, 정착부 갈고리 모양과 길이
표시판에는 공사명/동·층/부위/도면번호·리비전/일시/촬영자 6요소를 기본으로 박는다. 어두운 부위·우천 시는 백색 LED로 보조광을 주고, 줄자 눈금이 흐려지면 증빙 가치가 없으니 다시 찍는다. 부적합 발견 시는 시정 전/후 한 쌍으로 묶어 같은 부위에서 동일 각도로 찍어야 시정 증빙이 된다.
현장에서 흔한 실수와 해결
- 이음 위치가 응력 집중부에 몰림 → 보 단순보의 경우 인장측, 캔틸레버 상부 등은 이음 회피. 도면 이음 위치 표기를 가공 단계부터 가공도에 반영
- 스페이서 간격이 너무 넓어 처짐 → 슬래브 상부근 스페이서 800~1,000mm 격자 + 단부 좁힘 원칙. 결속 빠뜨림 → 90° 교차부 전수 결속
- 피복두께 부족(거푸집측) → 거푸집 매끈면·면처짐 확인 후 측면 스페이서 추가. 동일 단면에서 4면 측정 사진 남기기
- D35 초과 철근에 겹침이음 시공 → 즉시 중단·기계적이음 또는 용접이음으로 변경. 이음 등급 시험성적서 재확보
- 도면 변경분 미반영 → 타설 직전 단계에서 도면 리비전 표지(검측서 헤더)와 현장 시공도 리비전 대조 — 불일치 시 재배근 또는 RFI 발송
타이거빔으로 이렇게 — 양식·도면·사진을 한 곳에서
검측은 결국 “어느 도면의 어느 부위를, 어떤 기준으로 봤고, 어떻게 증명했는가”의 추적 게임이다. 타이거빔은 그 사이클을 한 화면에서 끊는다.
- 부위 핀 → 검측 항목 자동 발행: 도면 위 핀에서 현장 양식·검측·작업일보를 바로 띄워 헤더(공사명·동·층·도면번호·리비전)가 자동으로 채워지게
- 사진증빙 위치 고정: 사진을 핀에 첨부하면 도면 위 위치까지 같이 박힘 — 전경·축척·상세 3장 세트가 부위와 함께 묶인다
- 도면 리비전 자동 비교: 검측서 헤더의 리비전과 현재 도면 리비전이 다르면 표시. 도면 세트·버전 관리로 타설 직전 단계의 도면 불일치 사고를 차단
- 부적합 → 시정 → 재검측 한 줄로: 펀치리스트·RFI·제출물에서 부적합 발견부터 시정 완료까지 같은 항목에서 사진·코멘트가 쌓이고, 외부 감리에도 무계정 공유 링크로 즉시 보낼 수 있음
실무 요약
- 검측은 자재반입 → 가공 → 조립·배근 → 타설 직전 4단계, 단계마다 검측요청서 + 체크리스트
- 체크리스트는 숫자 합격기준이 칸마다 적혀 있어야 감리가 사인한다
- 피복두께·이음·정착·간격은 KDS 14 20 50 / 14 20 52 수치를 표로 외워둔다 (옥내 슬래브 20mm, 옥내 보·기둥 주철근 40mm, 옥외 D19~D35 40mm, 겹침이음 300mm 이상, fck<21MPa 시 1/3 증가, D35 초과 겹침금지)
- 사진증빙은 전경 + 축척 + 상세 3종 세트, 표지판 6요소(공사·부위·도면번호·리비전·일시·촬영자) 기본
- 도면 리비전·이음 등급(기계적이음 1~3등급) 확인은 타설 직전 단계 마지막 체크 — 한 번 묻히면 끝이다
