현장 하자 사진 관리 — 위치·이력·공유까지 묶어야 분쟁에서 이긴다
하자 사진은 “한 장”이 아니라 “한 세트”여야 증거가 된다
발코니 벽에 균열이 보였을 때 휴대폰으로 찍은 사진 한 장만으로는 하자보수 청구도, 분쟁조정도, 소송도 이기지 못한다. 법원과 하자심사·분쟁조정위원회가 인정하는 증거는 ① 도면 위 정확한 위치, ② 발견 시점이 박힌 메타데이터, ③ 모든 관계자가 같은 버전을 본 공유 이력 — 이 세 가지가 한 묶음으로 따라붙는 사진이다. 사전점검에서 “여기 균열 있어요”라고 화살표 스티커만 붙이고 끝낸 세대가 2년 뒤 마감 하자담보책임기간 안에서 청구하려다 위치를 특정하지 못해 부결되는 사례가 매년 반복된다. (사전점검 일정·통보 절차 자체는 아파트 사전점검 하자 표시·통보 가이드에서 다뤘다. 이 글은 그 사진이 2년·5년·10년 뒤 분쟁에서 살아남게 묶는 기록법에 집중한다.)
법이 말하는 “하자”와 책임기간 — 사진이 살아남아야 하는 햇수
공동주택관리법은 하자를 “공사상 잘못으로 인한 균열·침하·파손·들뜸·누수 등으로 건축물의 안전상·기능상·미관상 지장을 초래하는 결함”으로 정의한다. 사진 기록의 목적은 결국 이 다섯 가지 현상을 “발생 사실 + 발생 시점 + 발생 위치” 세 축으로 입증하는 것이다.
공동주택관리법 시행령 별표4가 정한 시설공사별 담보책임기간은 다음과 같다. 사진 보존 연한은 이 표의 최장기를 따라간다.
| 구분 | 담보책임기간 | 대표 공종 |
|---|---|---|
| 내력구조부·지반공사 | 10년 | 기둥·보·내력벽·기초 |
| 방수·철근콘크리트·철골·조적·지붕 | 5년 | 옥상방수·외벽균열·지붕누수 |
| 옥외 급수·위생, 난방·냉방·환기, 가스설비 | 3년 | 보일러·환기설비·배관 |
| 마감공사 | 2년 | 미장·도장·도배·타일·수장 |
기산일은 전유부분은 입주자에게 인도한 날, 공용부분은 사용검사일이다. 즉 입주 직전 사전점검에서 찍은 사진은 최장 10년까지 원본·메타데이터·도면 좌표가 함께 살아 있어야 한다. 휴대폰 갤러리·단톡방은 이 햇수를 절대 못 버틴다.
종이 체크리스트와 카톡 사진이 무너지는 4가지 지점
현장에서 가장 흔한 실패 패턴은 다음과 같다.
- 위치 손실: “거실 벽 균열” 메모는 있는데 어느 벽 어느 높이인지 도면 좌표가 없다. 보수기사는 다른 위치를 손봐놓고 “완료”로 적는다.
- 시점 손실: 카톡으로 전달된 사진은 압축되면서 EXIF가 날아가 촬영시각·GPS가 사라진다. “언제 발견한 하자인가”를 입증할 수 없다.
- 버전 손실: 같은 균열을 두 번 찍었는데 어떤 게 최초인지 모른다. 진행성 하자(균열 폭 0.2→0.5mm 확대)인지 정적 하자인지 구분이 안 된다.
- 공유 손실: 시공사·감리·입주자·관리사무소가 서로 다른 사진을 들고 회의한다. 결국 “당신이 보낸 그 사진은 우리가 받은 적 없다”는 다툼이 생긴다.
이 네 가지 손실을 막으려면 사진을 도면 위 핀에 묶고, 메타데이터를 서버에 박제하고, 이력을 한 줄로 흐르게 하고, 외부 공유 링크 하나로 모두가 같은 화면을 보게 만들어야 한다.
한 장의 하자 사진이 갖춰야 할 7개 항목
아파트 사전점검 하자 표시·통보 가이드와 현행 분쟁조정 실무를 종합하면, 증거력 있는 하자 사진 한 세트는 다음 7개 항목이 한 화면에서 추적돼야 한다.
- 원경샷 — 방·벽면·창호 등 위치 식별 가능한 룸 단위 사진(2~3m 거리)
- 근접샷 — 균열폭·들뜸 면적·누수 자국이 보이는 30cm 이내 클로즈업
- 스케일 — 줄자·동전·신용카드 등 크기 기준물을 함께 촬영
- 도면 핀 — 평면도 위 정확한 좌표(세대·실명·벽면 번호)
- EXIF 메타 — 촬영시각, 가능하면 GPS·기종, 보정 없는 원본 보존
- 공종 분류 — 마감·방수·설비·구조 중 어디인지(담보기간 산정용)
- 상태값 + 담당자 — 접수→배정→보수중→재검측→완료 단계와 책임자
이 7개가 한 카드로 묶여 있으면 보수기사 호출, 감리 검측, 입주자 통지, 분쟁조정 신청 어디든 그대로 첨부할 수 있다.
공종별 촬영 디테일 — 사진 한 장이 분쟁의 무게를 견디려면

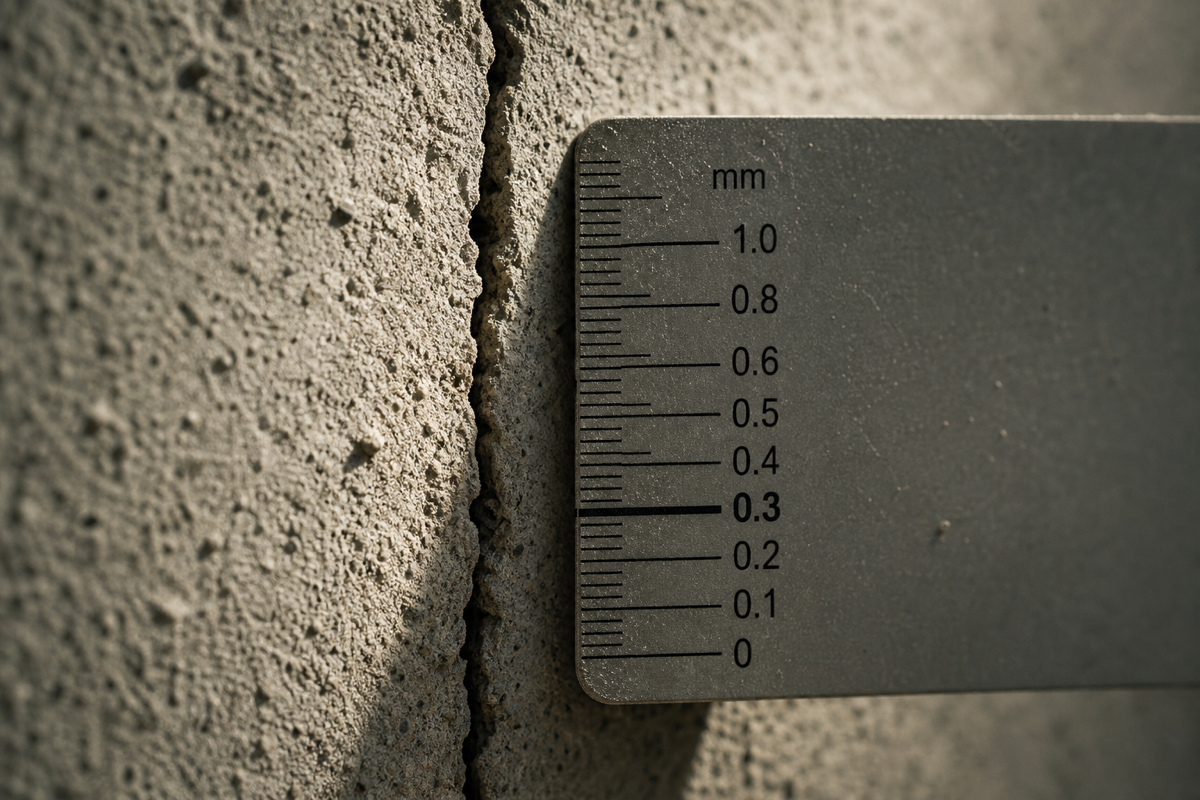

구조·방수(5~10년): 균열은 폭(mm 단위)·길이·진행 방향이 보여야 한다. 0.3mm 균열 게이지를 댄 클로즈업 + 벽 전체 원경 + 도면 핀의 3종 세트. 옥상 방수는 누수 흔적 + 직상부 천장 + 강우 일자 기록을 함께 묶는다.
설비(3년): 배관·밸브·전열·환기설비는 라벨(태그번호)이 사진에 들어가야 한다. “어느 라인의 어느 밸브인지”가 식별 안 되면 보수기사가 다른 라인을 손본다.
마감(2년): 도배 들뜸·도장 벗겨짐·타일 단차는 면적과 단차값(mm)을 스케일 자와 함께 찍는다. 2년 안에 청구가 마무리되지 않으면 권리가 소멸하므로 접수 즉시 도면 핀 + 시점 기록이 핵심.
현장에서 흔한 실수와 해결

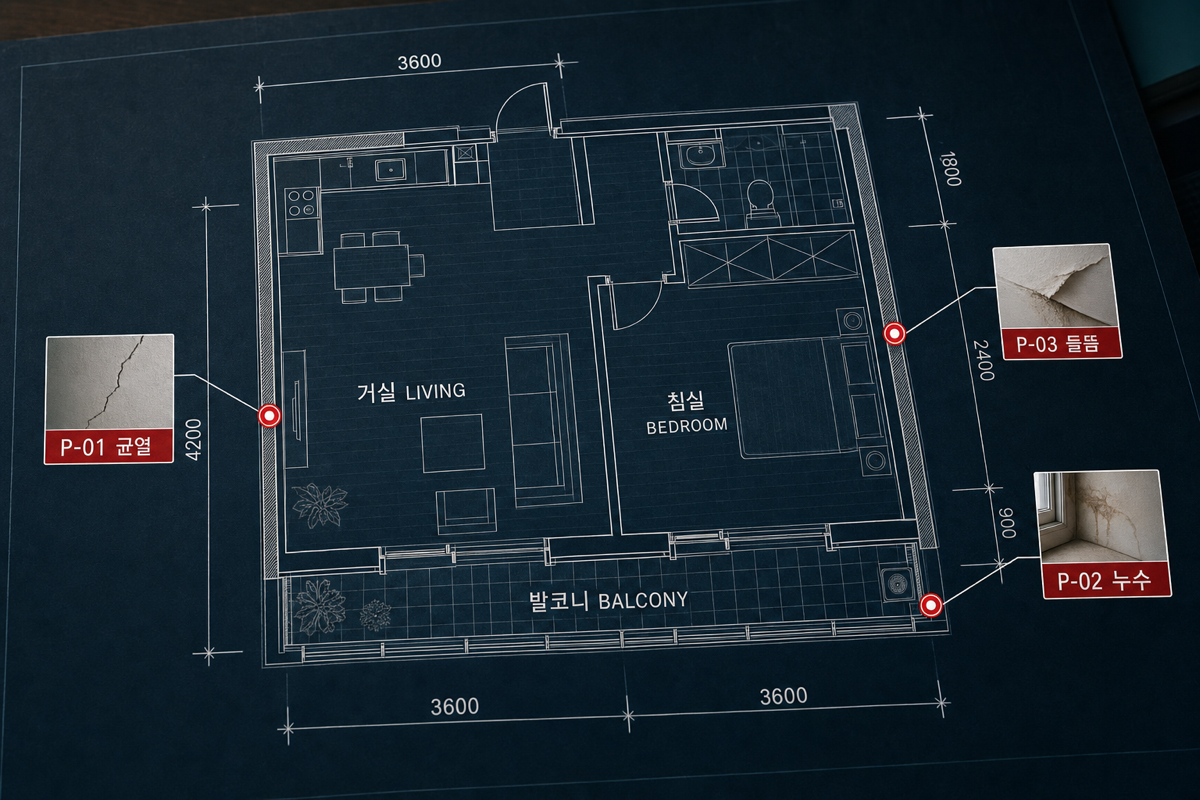

- “사진은 많은데 위치를 못 찾겠다” → 도면 PDF를 깔고 그 위에 직접 핀을 찍는 워크플로로 바꾼다. 핀 ID(예: A-302호-거실서벽-P07)가 사진 파일명·체크리스트·보수지시서에 모두 들어가게 한다.
- “카톡으로 보낸 사진이 압축돼서 메타가 날아갔다” → 메신저 첨부 금지. 서버 업로드형 도구로 원본 보존(EXIF 포함). 외부 공유는 링크로만.

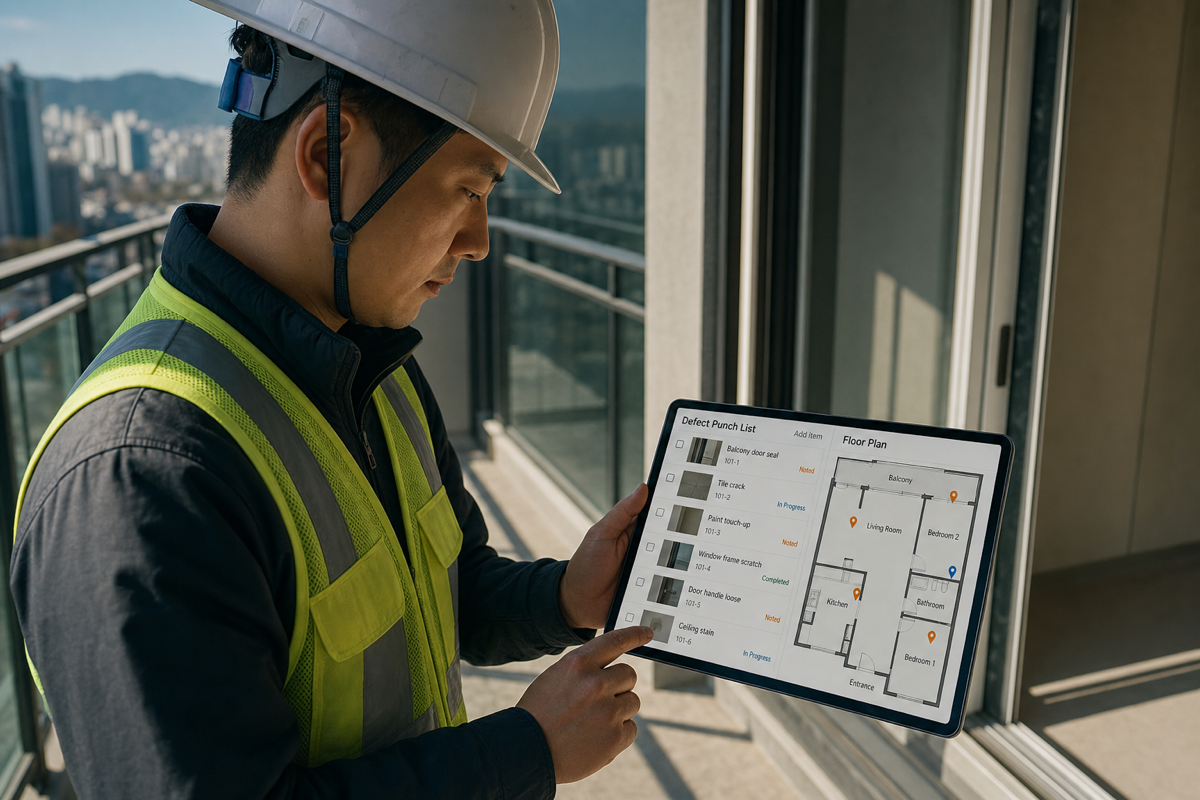

- “보수 완료 사진이 똑같이 보여서 진짜 고친 건지 모르겠다” → 동일 핀에 Before/After 두 장을 묶어 보존. 보수자가 같은 각도·같은 거리에서 찍도록 가이드 컷을 함께 제공.
- “감리·시공사·입주자가 서로 다른 사진을 들고 회의한다” → 단일 도면 세트를 마스터로 정하고, 모든 사진이 그 도면 핀에 종속되게 한다. 회의는 해당 도면 한 장으로만.
- “2년·5년 지나서 사진을 찾으니 폰을 바꿔서 없다” → 입주 직전 사전점검 사진은 클라우드에 도면·핀·메타 통째로 박제. 최장 10년까지 살아남아야 한다.
검측·접수 체크리스트(현장에서 바로 쓰는 8줄)
- 도면 PDF 최신 버전을 베이스로 깔았다(구버전 첨부 금지)
- 하자 위치에 핀을 찍고 ID를 부여했다
- 원경·근접·스케일 3컷을 한 카드에 묶었다
- EXIF 살아 있는 원본을 서버 업로드했다(메신저 경유 금지)
- 공종·담보기간을 태그로 달았다(마감/방수/구조/설비)
- 접수→보수→재검측 상태값이 자동 이력으로 남는다
- 외부 공유는 무계정 링크 한 개로 통일(감리·시공사·입주자)
- 보수 완료 후 동일 각도 After 컷을 같은 핀에 추가했다
타이거빔으로 이렇게 묶는다
타이거빔은 도면 PDF 위에 핀을 찍어 사진·검측·코멘트를 한 카드에 묶는 펀치리스트형 워크플로를 현장 워크플로 기능으로 제공한다. 도면 자체는 도면 세트·버전 관리로 1차 사용검사 도면을 마스터로 잠그고, 보수가 들어갈 때마다 핀이 어떤 도면 버전에서 찍혔는지 추적된다. 사진은 EXIF 원본 그대로 서버에 보존되고, 같은 핀에 Before/After·재검측·관리자 코멘트가 한 줄 이력으로 쌓인다. 감리·시공사·입주자에게는 무계정 공유 링크 하나로 같은 도면·같은 핀·같은 사진을 보여줄 수 있어 “그 사진은 못 받았다”는 다툼 자체가 사라진다. 사전점검준공10년 담보기간을 한 작업공간에서 끌고 가는 게 핵심이다. 도입 단가는 요금제 페이지에서 확인할 수 있다.
실무 요약
하자 사진은 “찍은 사진”이 아니라 “도면 좌표·메타데이터·공유 이력이 묶인 카드”여야 한다. 마감 2년, 방수·구조 5년, 내력구조부 10년이라는 담보책임기간을 사진이 버텨야 청구가 살아남는다. 종이 체크리스트와 카톡 사진은 이 햇수를 못 견딘다. 사전점검 단계부터 도면 위 핀 + EXIF 원본 + 무계정 공유 링크로 워크플로를 한 번에 잠그면, 2년 뒤든 10년 뒤든 분쟁조정 신청서에 그대로 첨부할 수 있는 증거가 남는다.
