도면 세트 & 버전 관리

도면 세트 및 버전 관리란, 프로젝트 단위로 도면을 묶어 썸네일로 탐색하고, 개정이 발생할 때마다 버전 번호와 발행 배치를 기록해 현행 도면과 구버전 이력을 명확히 구분 관리하는 기능입니다.

이런 점이 번거로우셨다면

이메일이나 메신저로 도면을 주고받다 보면 어느 파일이 최신본인지 파악하기 어렵고, 현장에서 구버전 도면을 사용해 오시공이 발생하는 일이 생깁니다.

개정 도면이 왔을 때 이전 버전과 어디가 달라졌는지 일일이 눈으로 비교해야 해서 시간이 많이 걸리고 놓치는 변경 부분이 생깁니다.

이전 버전에서 작성한 마크업·검측 핀이 새 개정본 업로드 후 사라져 작업을 다시 해야 합니다.

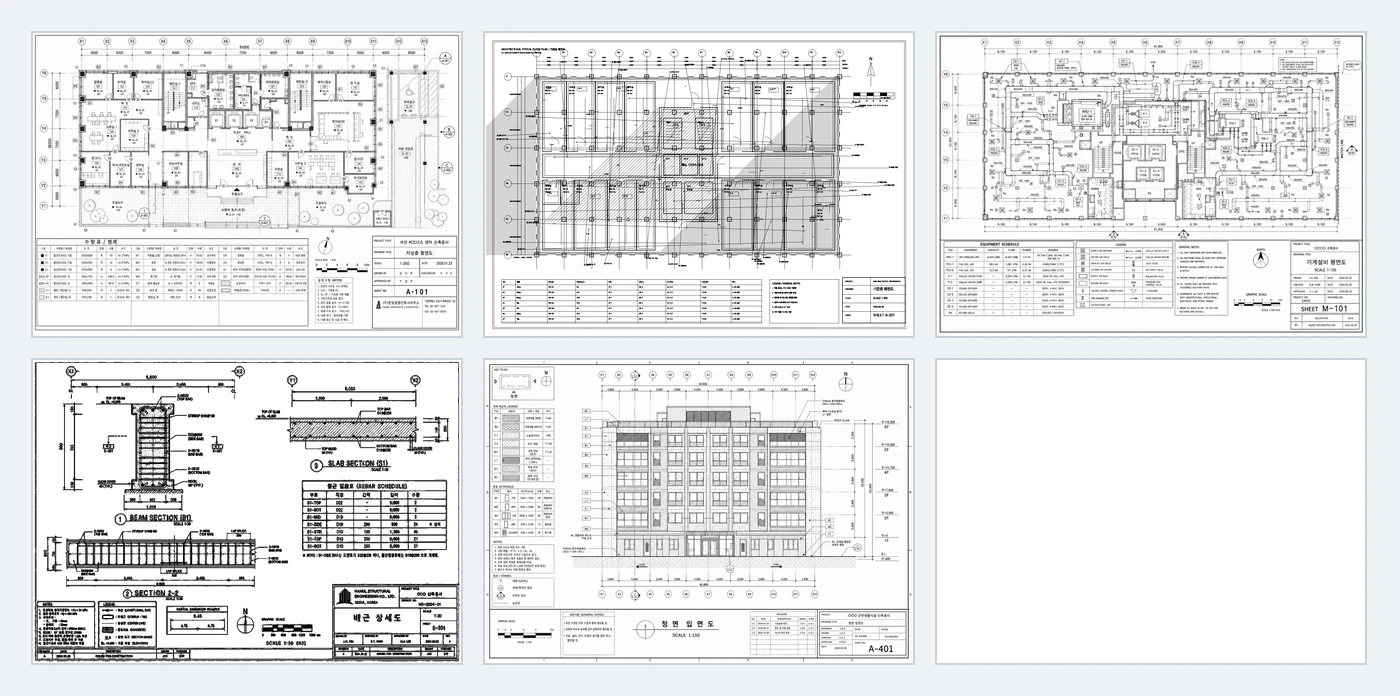

프로젝트 단위로 도면을 업로드하면 썸네일 그리드로 한눈에 탐색할 수 있습니다. 개정 시 버전 번호와 발행 배치가 체인으로 기록되고, 현행 도면만 활성 상태로 표시되어 팀원 누구나 최신본을 즉시 찾을 수 있습니다.

두 버전 간 픽셀 비교(diff) 기능으로 추가된 내용은 파란색, 삭제된 내용은 붉은색으로 강조해 줍니다. 변경 부위를 시각적으로 즉시 파악할 수 있어 검토 시간이 단축됩니다.

개정 시 이전 마크업이 새 버전으로 이월(carry-forward)되어 검측 핀·물량 마크업을 처음부터 다시 작성할 필요가 없습니다. 구버전은 읽기 전용 이력으로 보존됩니다.

1

도면 세트 구성

프로젝트를 생성하고 PDF 도면을 업로드하면 썸네일 탐색 화면이 자동으로 구성됩니다. 도면 텍스트 레이어가 있으면 도면 번호·제목으로 검색도 가능합니다.
2

개정본 업로드

기존 시트에 새 PDF를 올리면 새 버전이 생성됩니다. 버전 번호·발행일·배치 정보를 입력해 개정 이력을 기록합니다.
3

변경 부위 비교

두 버전을 선택하면 픽셀 단위로 차이가 표시됩니다. 추가된 선·문자는 파란색, 삭제된 부분은 붉은색으로 나타나 검토자가 변경 범위를 빠르게 확인합니다.
4

마크업 이월 확인

이전 버전의 마크업·검측 핀이 새 버전으로 이월됩니다. 변경된 구간만 핀 위치를 조정하고 나머지는 그대로 활용합니다.

도면을 눈으로 비교하거나 별도 비교 소프트웨어를 사용할 필요 없이, 타이거빔 내에서 두 버전의 차이가 색상으로 표시됩니다.

개정 때마다 마크업을 처음부터 다시 그리는 반복 작업이 없어지고, 이전 검토 내용이 누적 보존됩니다.

팀원 전체가 동일한 최신 도면을 보도록 강제하고, 구버전은 읽기 전용으로 접근 가능해 혼선이 생기지 않습니다.

PDF 텍스트 레이어가 포함된 도면은 도면 번호·제목 등의 텍스트로 검색할 수 있습니다. 스캔 이미지 PDF는 파일명·업로드 정보로 검색합니다.

모든 버전이 읽기 전용 이력으로 보존됩니다. 별도 보관 기간 제한은 없으며 언제든 이전 버전을 열람할 수 있습니다.

동일 시트의 개정 버전 간 비교를 전제로 하며, 동일 종이 크기와 배치를 유지한 표준 개정 도면에서 가장 정확하게 작동합니다.

구버전은 읽기 전용으로 보존되어 마크업을 추가할 수 없습니다. 작업은 항상 현행 버전에서 진행합니다.
