철근콘크리트 골조공사 품질관리 체크포인트 완전 가이드 — 타설 단계별 하자 예방 실무 매뉴얼
콘크리트가 굳으면 되돌릴 수 없다
골조공사 품질의 가혹한 진실은 이것이다. 철근이 콘크리트 안에 묻히는 순간, 피복 부족·간격 불량·콜드조인트는 구조체 내부에 영구 봉인된다. 준공 후 10년이 지나 누수가 생기거나 벽면에 종방향 균열이 벌어질 때, 시공 당시 체크리스트 한 줄을 건너뛴 결과가 터져 나온다.
반대로 말하면 기회는 세 번뿐이다. 철근배근 완료 직후, 거푸집·동바리 설치 완료 직후, 타설 완료 직후. 이 세 개의 창(window)을 놓치면 하자 예방은 없다.
이 글은 현장소장·시공담당·감리가 현장에서 바로 쓸 수 있도록 단계별 체크포인트를 수치와 함께 정리한다. 기준은 2025년 1월 5일 시행된 KCS 14 20 00 콘크리트공사 표준시방서(국토교통부고시 제2024-879호)와 KDS 14 20 50 콘크리트구조 철근상세 설계기준, KOSHA Guide를 따른다.
1단계 — 철근공사: 타설 전 마지막 방어선
철근공사 불량의 대부분은 배근 완료 후 타설 직전 검측에서 잡을 수 있다. 감리 검측 승인 없이 타설을 강행하면 하자가 벽 안으로 사라진다.
피복두께: 가장 자주 틀리는 수치
피복두께는 철근 표면에서 콘크리트 표면까지의 최단거리다. KDS 14 20 50이 규정한 최솟값은 다음과 같다.
| 노출 환경 | 부재 종류 | 최소 피복두께 |
|---|---|---|
| 옥내(흙·옥외 비노출) | 슬래브·벽체·장선 | 20 mm |
| 옥내(흙·옥외 비노출) | 보·기둥 주철근 | 40 mm |
| 옥내(흙·옥외 비노출) | 띠철근·스터럽·나선철근 | 30 mm |
| 흙 접하거나 옥외 공기 노출 | 벽체·슬래브·장선 | 30 mm |
| 흙 접하거나 옥외 공기 노출 | 기타 부재 | 40 mm |
| 영구 흙에 매립 | 전 부재 | 75 mm |
스페이서는 반드시 콘크리트제 또는 플라스틱제를 사용해야 한다. 목재 조각이나 철물을 임의로 받침으로 쓰면 부식 경로가 생겨 훗날 철근 부식·균열의 원인이 된다.
철근공사 현장 체크리스트
- 설계도서와 배근 간격(상·하단 모두) 일치 여부
- 스페이서 설치 밀도: 슬래브 기준 1.0 m² 당 4개 이상
- 이음 위치가 응력 집중부(단부, 중간지점 등)를 피하고 있는가
- 겹침이음 길이와 정착 길이 KDS 기준 충족 여부
- 후크 방향 설계도서 일치 확인
- 철근 표면 이물질(기름·흙·시멘트풀) 제거 완료
- 감리 검측 요청 → 서면 승인 → 타설 순서 준수
건설공사 사업관리방식 검토기준 및 업무수행지침에 따르면, 시공자가 검측을 요청할 경우 감리자는 즉시 수행하고 결과를 서면으로 통보해야 한다. 검측 전 타설은 절대 금지이며 이 이력은 준공 후 하자 분쟁의 핵심 증거가 된다.

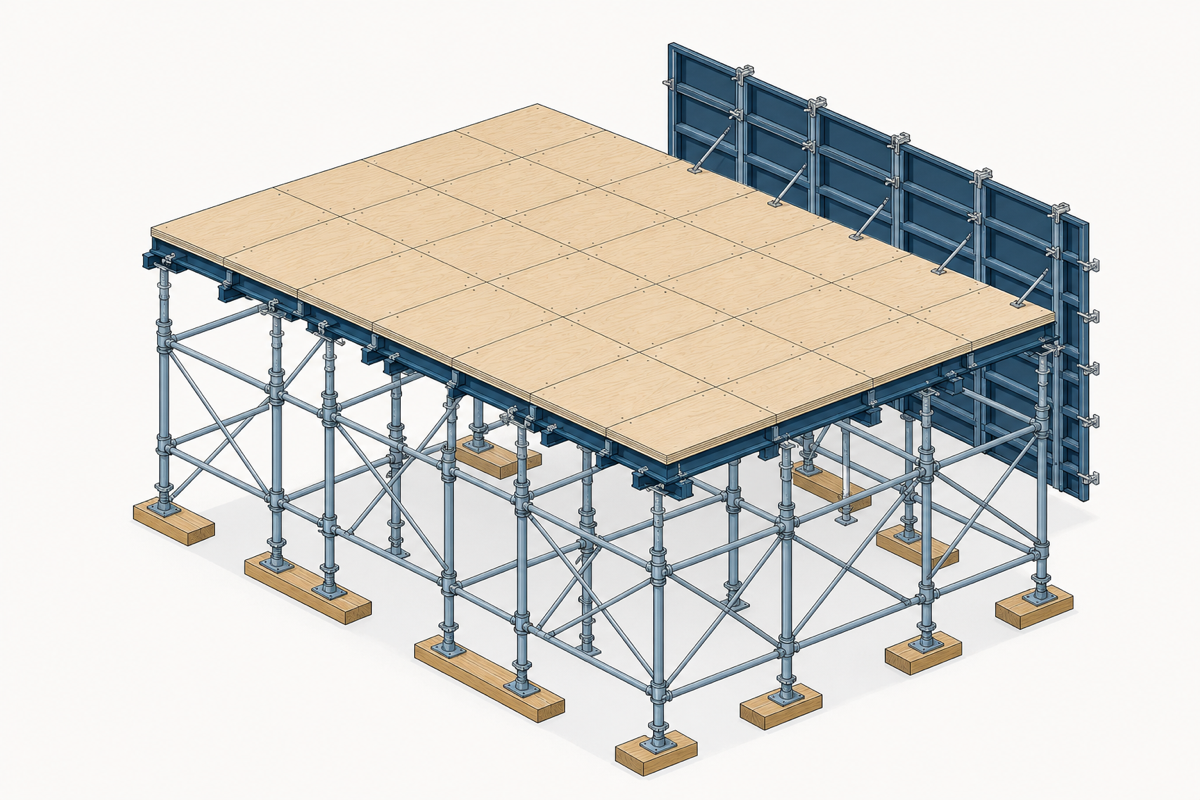

2단계 — 거푸집·동바리: 붕괴 사고는 타설 중에 난다
거푸집·동바리 붕괴 사고는 콘크리트 타설 도중 하중이 집중되는 시점에 주로 발생한다. KOSHA Guide C-51-2020(파이프 서포트 동바리)·C-42-2020(시스템 동바리)이 현장 설치의 기준이다.
거푸집·동바리 체크리스트
- 구조검토 보고서와 실제 설치 상태(수직재 간격·수평재 위치) 일치 여부
- 경사 바닥 위 동바리: 두께 45 mm 이상 깔목 또는 전용 받침철물로 수평 확보
- 수직재·수평재·가새재 설치 간격이 구조계산값 이내인가
- 동바리 하부 지반 침하 방지 처리(콘크리트 타설 또는 깔판 설치)
- 거푸집 이음부 틈새 밀봉 — 누출 시 단면 결손·피복 부족 직결
- 타설 전 거푸집 내부 청소·이물질 제거 완료
- 탈형 시기: 구조계산 및 현장 공시체 압축강도 확인 후 결정, 임의 조기 탈형 금지
3단계 — 콘크리트 타설: 개정된 KCS 기준을 숙지하라
2025년 1월 5일 시행된 KCS 14 20 00 개정(국토교통부고시 제2024-879호)에서 타설 품질 관리 기준이 아래와 같이 강화됐다.
현장 품질시험 기준표
| 시험 항목 | 관련 표준 | 주요 기준 |
|---|---|---|
| 슬럼프 | KS F 2402 | 배합설계 기준값 ±25 mm 이내 |
| 공기량 | KS F 2421 | 배합설계 값 ±1.5% 이내 |
| 염화물 함유량 | KS F 4009 | 0.30 kg/m³ 이하 |
| 압축강도(공시체) | KS F 2405 | 120 m³마다 1회 (개정 전 150 m³) |
2024년 12월 개정 핵심: 강우 시 콘크리트 타설을 원칙적으로 금지한다는 조항이 명문화됐다. 강우가 예보된 날 타설 강행은 시방서 위반이다.
타설 중 체크포인트
- 레디믹스트콘크리트 납품서(배합표)와 현장 시험값 대조 후 수령
- 운반 후 90분 초과 시 반송 — 지연 타설은 콜드조인트 원인
- 1회 타설 층 두께: 내부 진동기 다짐 기준 통상 40~50 cm 이하
- 진동기 삽입 간격 60 cm 이하, 각 지점 삽입 5~15초 유지
- 타설 속도 관리: 급격한 수두 상승 → 거푸집 측압 과다 → 붕괴 위험
- 이어치기 간격 최소화 — 부득이한 경우 접합부 처리 기준 준수
양생 단계 체크포인트
- 타설 후 습윤 양생 최소 7일(보통 포틀랜드 시멘트 기준)
- 직사광선·강풍 노출 시 양생포 피복
- 동절기: KCS 14 20 40 : 2024 한중콘크리트 기준 적용 — 타설 시 콘크리트 온도 5~20℃ 유지
- 현장 동일 조건 양생 공시체 강도로 탈형 시기 및 구조물 안전성 판단 근거 확보
골조 주요 하자 유형과 원인
건설산업기본법 시행령 기준, 하자란 공사상의 잘못으로 발생한 균열·처짐·침하·파손·붕괴·누수 등으로 기능상·미관상·안전상 지장을 주는 상태를 말한다. 철근콘크리트 골조 하자는 발생 시점에 따라 두 가지로 나뉜다.
경화 전 균열 (타설 후 수 시간 이내)
| 균열 유형 | 주요 원인 | 예방 핵심 |
|---|---|---|
| 소성수축균열 | 표면 수분 증발 속도 > 블리딩 속도 | 타설 직후 양생포·안개 분무 |
| 침하균열 | 철근 위 콘크리트 자중 침하 | 타설 속도 조절, 재진동 다짐 |
| 콜드조인트 | 이어치기 간격 초과(90분 이상) | 타설 계획상 구획·순서 확정 |
경화 후 균열
| 균열 유형 | 원인 | 특징 |
|---|---|---|
| 건조수축균열 | 수분 증발로 체적 수축(5.0~8.0×10⁻⁴/m) | 벽·슬래브에 집중, 망상 패턴 |
| 온도균열 | 온도 1℃ 변화 시 10×10⁻⁶ 신축 | 대단면 매스콘크리트에서 발생 |
| 부식 균열 | 피복두께 부족 → 철근 부식·팽창 | 종방향 균열, 피복 박리 동반 |
출처: 콘크리트의 균열(한국시멘트협회), KCS 14 20 00 개정(CODIL)
흔한 실수 4가지와 예방법
❶ 감리 검측 없이 타설 강행
배근 검측을 건너뛰면 피복두께 불량이 구조체 내부에 봉인된다. 피복이 기준 미달이면 중성화·철근 부식 하자가 10~15년 후 표면으로 드러난다.
예방: 검측 요청 → 서면 승인 → 타설의 3단계를 이력으로 남긴다. 구두 승인은 분쟁 시 효력 없다.
❷ 가수(加水)로 작업성 확보
고층 타설 시 펌핑을 위해 물을 추가 투입하는 사례가 현장에서 반복된다. W/C 비 증가는 압축강도 저하와 건조수축 증가로 직결된다.
예방: 슬럼프 조정은 반드시 감수제(SP) 사용. 가수가 확인된 레미콘은 즉시 반송이 원칙이다.
❸ 동절기 양생 임의 단축
공정 압박으로 가열·보온 양생 기간을 임의로 줄이면 콘크리트 동해(凍害)가 발생한다. 동해를 입은 콘크리트는 강도 회복이 불가능하다.
예방: KCS 14 20 40 한중콘크리트 기준에 따라 현장 공시체 소정 강도 도달 확인 후 양생 종료.
❹ 거푸집 조기 탈형
“보기에 굳어 보인다”는 육안 판단으로 탈형 시기를 결정하는 것은 근거 없는 관행이다. 조기 탈형은 슬래브 처짐·균열로 이어진다.
예방: 현장 동일 조건 양생 공시체 압축강도 시험 결과가 기준값을 충족한 후 탈형.
타이거빔으로 이렇게 — 골조 검측을 끊기지 않는 이력으로 남긴다
골조공사 품질관리의 핵심은 검측 이력의 단절 없는 보존이다. 종이 체크리스트와 메신저 사진 공유로는 “언제, 누가, 무엇을 확인했는가”를 준공 후 하자 분쟁에서 입증하기 어렵다.
타이거빔의 검측(펀치리스트)·RFI·제출물 관리를 활용하면 다음이 가능하다.
- 철근 배근 사진을 해당 도면 위치에 마크업으로 핀 고정 → 검측 결과가 도면 맥락과 함께 저장
- 감리자가 스마트폰에서 검측 항목에 승인·반려 처리 → 승인 전 타설을 디지털 이력으로 증명
- 타설 당일 레미콘 납품서·슬럼프 시험 결과를 작업일보·안전점검에 첨부해 시공사·감리·발주처가 실시간 공유
- 도면 버전 관리·버전비교로 배근 변경 이력 추적 — “어떤 도면으로 시공했는가” 분쟁 원천 차단
- 무계정 외부 공유 링크로 발주처에 검측 현황 즉시 공유, 대면 없이 승인 절차 완결
골조 단계 하자는 준공 후 발견 시 보수 비용이 시공 단계 대비 수십 배 이상 증가한다. 타이거빔으로 검측 체계를 정비하는 것이 가장 저렴한 하자 예방이다. → 요금 및 플랜 안내
마무리
철근콘크리트 골조공사 품질은 세 개의 창에서만 잡을 수 있다. 배근 완료 후, 거푸집 설치 완료 후, 타설 직후. 2025년 1월 시행된 KCS 14 20 00 개정으로 압축강도 시험 빈도(150→120 m³)와 강우 시 타설 금지가 명문화된 만큼, 현장 품질관리 절차도 반드시 이에 맞춰 업데이트해야 한다. 체크리스트는 붙여두는 것이 아니라 검측 이력으로 남겨야 준공 후에도 의미가 있다.
