콘크리트 타설 검측 체크리스트 작성법 — 공종별 항목·기준·시점 기록까지
검측 체크리스트는 타설 전 / 타설 중 / 타설 후 세 장으로 쪼개야 한다. 한 장짜리 만능 양식으로는 시점이 뭉개져 책임 소재가 흐려진다. 슬럼프·공기량·온도·시간은 측정 즉시, 누가·몇 시·어디서를 함께 적어야 나중에 균열·강도부족·표면불량이 터졌을 때 원인을 추적할 수 있다. 아래는 KCS 14 20 10(콘크리트공사 표준시방서) 일반콘크리트와 KS F 4009(레디믹스트 콘크리트) 기준을 깔고, 현장에서 바로 쓸 수 있도록 정리한 실무 양식이다.

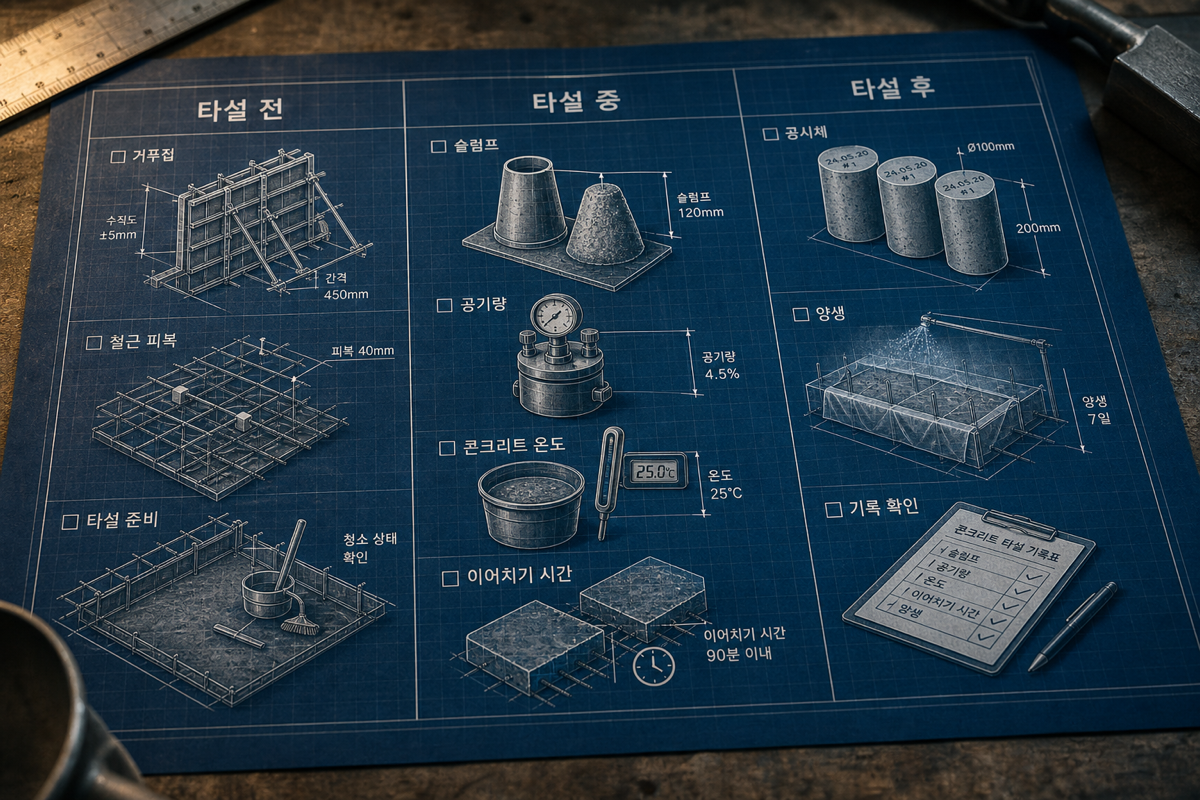

검측 체크리스트는 왜 3장으로 쪼개야 하나
한 장으로 묶으면 “슬럼프 OK”라는 칸 하나로 9차 반입분까지 다 통과시키게 된다. 시점이 사라지면 부적합 콘크리트가 어느 부재에 들어갔는지 역추적이 안 된다. 타설 전(준비 상태), 타설 중(반입 품질·시간·온도·다짐), 타설 후(양생·공시체·표면)로 잘라야 ① 각 시점의 의사결정자가 명확해지고 ② 한 항목이 부적합이면 그 시각 이후 반입분만 격리할 수 있다.
세 장의 공통 헤더는 동일하게 둔다 — 현장명·부재명·타설구획(존)·도면번호와 리비전·관리자·감리·작성일시. 이 헤더가 빠지면 도면이 개정됐을 때 어느 도면 기준으로 검측했는지 분쟁이 생긴다.
1장. 타설 전 검측: 거푸집·철근·매립물
타설 시작 버튼을 누르기 전에 해결돼야 하는 항목들이다. 이게 한 줄이라도 비면 안 친다.
| 구분 | 검측 항목 | 합격 기준(예) | 측정·확인 방법 |
|---|---|---|---|
| 거푸집 | 위치·치수·수직도 | 도면 ±허용오차 | 줄자·다림추·트랜싯 |
| 거푸집 | 청소·이물질 제거 | 톱밥·결속선·고인물 0 | 육안+에어건 |
| 거푸집 | 박리제 도포 | 균일·과다도포 없음 | 육안 |
| 동바리 | 간격·수직도·연결재 | 시공계획서 일치 | 줄자·각도확인 |
| 철근 | 종류·지름·간격·이음 | 배근도 일치 | 검측자·노기스 |
| 철근 | 피복두께·스페이서 | KDS 기준 부재별 | 피복두께게이지 |
| 철근 | 결속·이음길이 | 배근도·구조검토서 | 줄자 |
| 매립물 | 슬리브·전기박스 위치 | MEP도면 일치 | 줄자·먹매김 |
| 매립물 | 앵커·인서트 종류·위치 | 상세도 일치 | 줄자 |
| 마감 | 레벨봉·먹매김 | 설계 FL ±허용 | 레벨기 |
놓치면 안 되는 두 줄. 첫째, 우천 후 타설이면 거푸집 바닥에 고인물 제거를 별도 줄로 기록한다(국토교통부 강우 시 콘크리트 타설 가이드라인이 명시한 사전조치다). 둘째, 도면번호와 리비전을 적는다 — 배근도 Rev.B로 묶었는데 현장은 Rev.A로 짠 일이 가장 흔한 사고다.
2장. 타설 중 검측: 반입부터 다짐까지
이 표가 콘크리트 품질의 핵심이다. 차수별로 한 줄씩 적는 것을 원칙으로 한다. “차수–시각–차량번호–슬럼프–공기량–온도–이어치기 간격” 7칸은 절대 묶어 적지 않는다.
레미콘 반입 검사 — 매 차수 기록
| 검측 항목 | 기준(보통 콘크리트) | 시험·근거 |
|---|---|---|
| 슬럼프 | 25±10 / 50·65±15 / 80↑±25 mm | KS F 2402 |
| 공기량 | 4.5±1.5% (경량 5.5±1.5%) | KS F 2421·2409·2449 |
| 콘크리트 온도 | 서중 35℃ 이하 | KCS 14 20 10 |
| 염화물량 | 0.30 kg/m³ 이하(원칙) | KS F 4009 |
| 비빈 후 운반시간 | 외기온 25℃ 미만 120분 / 이상 90분 | KCS 14 20 10 |
| 이어치기 시간 간격 | 25~30℃ 90분 / 30℃↑ 60분 | KCS 14 20 10 |
| 송장 확인 | 호칭강도·굵은골재 최대치수·슬럼프 일치 | KS F 4009 송장 |
검측 빈도는 KS F 4009 기준으로 1일 타설량 150㎥ 미만이면 1일 1회, 150㎥ 이상이면 150㎥마다 1회가 기본선이다. 단 첫 차·배합 변경 시·이상 징후가 보이면 횟수와 무관하게 추가한다.
타설·다짐 작업 점검
- 진동기 간격 50cm 이내, 한 지점 5~15초, 거푸집·철근 직접 접촉 금지
- 자유낙하 높이 1.5m 이하 유지(분리 방지) — 슬리브·옹벽 구간은 트레미관 사용
- 한 층 두께 50cm 이하, 콜드조인트 발생 여부 실시간 감시
- 이어치기 시 표면 레이턴스 제거·살수 여부 확인
- 펌프 압송 시 토출구 위치 변경 주기·1회 토출량 기록
시각·기상 기록은 무조건 같은 줄에
각 차수 줄에 반입시각·타설시작시각·이어치기시각·외기온·습도·풍속·강우 여부를 같이 적는다. 사후에 강도시험에서 미달이 나오면 가장 먼저 보는 데이터가 이 줄이다.
3장. 타설 후 검측: 공시체·양생·표면
| 구분 | 검측 항목 | 기준·요령 |
|---|---|---|
| 공시체 | 채취 시각·위치·차수 | 부재·구획별 명확히 기록 |
| 공시체 | 표준양생·현장수중·현장봉함 | 용도별 구분(거푸집 해체용·구조용) |
| 공시체 | 본수·시험일 | 7·28일 + 조기재령(필요 시) |
| 양생 | 보양 개시 시각·방법 | 살수·시트·매트·열풍기 등 |
| 양생 | 노출면 보호 | 강우·강설·직사일광·강풍 차단 |
| 거푸집 | 해체 시기·강도 확인 | 거푸집·동바리 해체 가이드라인 |
| 표면 | 균열·기포·곰보·콜드조인트 | 위치·길이·폭 사진+도면 마킹 |
| 강도 | 28일 압축강도 합격 판정 | 호칭강도 만족 여부 |
거푸집·동바리 해체 시기 판단은 공시체 강도가 기준이다. 이 강도 데이터를 누가 보고 누가 승인했는지가 검측서에 남아야 한다. 그래야 조기 해체로 인한 처짐·균열이 발생했을 때 책임 소재가 갈린다.
기상 조건별 추가 검측 — 한중·서중·강우
한중 콘크리트(일평균기온 4℃ 이하): 타설 시 콘크리트 온도 5~20℃ 범위, 단면 300mm 이하 또는 가혹 조건이면 10℃ 이상 확보. 자기온도기록계로 콘크리트·보온공간·외기온을 연속 기록하고, 공시체는 하루 1회·층별·구획별 1회 이상 제작한다. 초기양생 종료는 강도시험으로 승인.
서중 콘크리트(일평균기온 25℃ 초과): 타설 시 콘크리트 온도 35℃ 이하, 비빈 후 운반시간 90분 이내. 출하 후 60분 이내 타설이 권장선이다.
강우 시(2024.12 국토부 가이드라인): 강우·강설 시 원칙적 금지, 부득이 타설은 시간당 3mm 이하일 때 책임기술자(감리·CM) 사전 검토·승인을 받아 가능. 레미콘 운반차량 덮개, 타설부위 비닐시트 보호, 반입 시 단위수량 시험, 현장 동일 조건 공시체로 압축강도 시험이 따라붙는다.
타설 시점 기록이 진짜 무기가 되는 순간
준공 6개월 뒤 코어 채취 결과 28일 환산강도가 미달로 나왔다고 치자. 검측서에 차수별 시각·온도·슬럼프·이어치기 간격이 분 단위로 적혀 있으면 문제 차수만 격리해 책임 범위를 좁힐 수 있다. 반대로 “오전 타설 OK / 오후 타설 OK” 두 줄짜리 검측서면 부재 전체를 의심받고, 비파괴 추가시험·구조검토·보강비용이 시공사 부담으로 굳어진다.
법적으로도 마찬가지다. 강우 시 가이드라인은 사전·사후 조치 기록을 명시적으로 요구한다. 시각·강우량·승인자 서명이 없는 검측서는 “감리 승인 없이 강행 타설”로 추정될 여지를 남긴다.
현장에서 흔한 실수와 해결

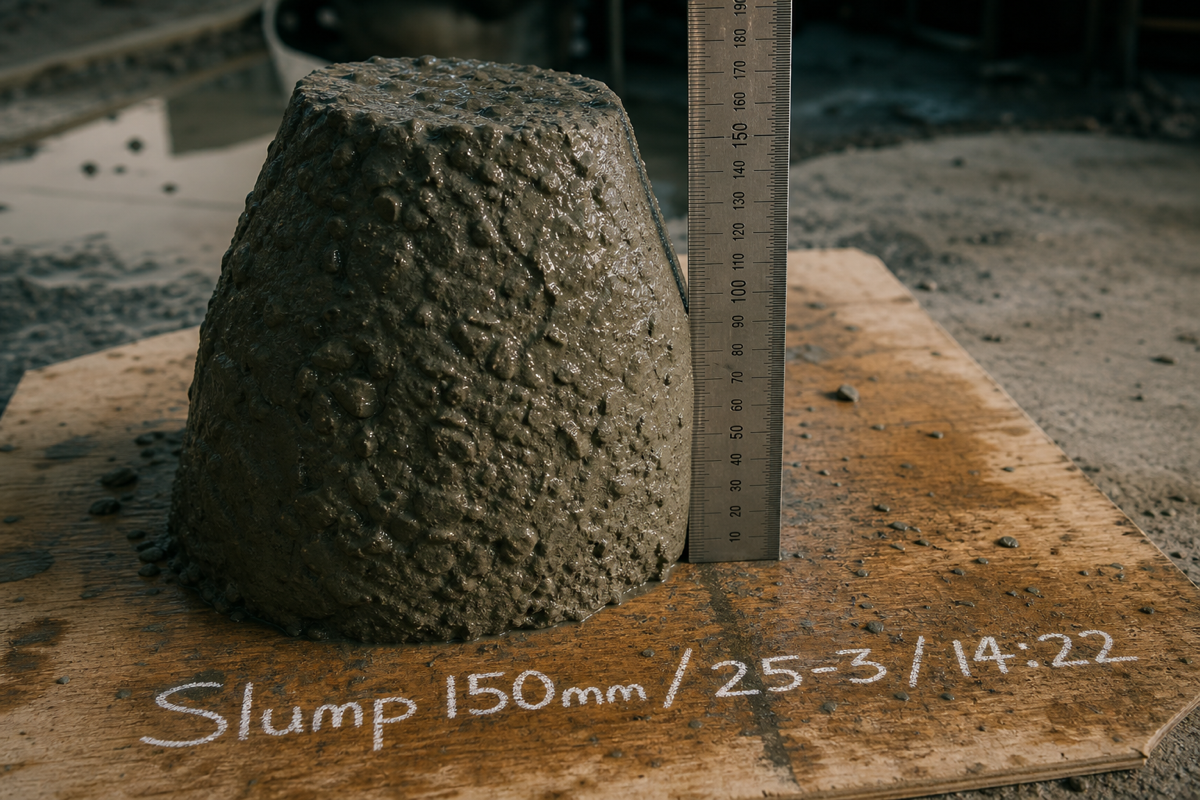

- “슬럼프 OK”만 적고 측정값을 안 적는다 → 허용오차가 부재별·강도별로 다르다. 숫자(mm)와 호칭강도 둘 다 적어야 사후 분쟁에서 의미를 가진다.
- 이어치기 간격 미기록 → 외기온 30℃ 넘는 날 점심시간 1시간이면 이미 한도(60분) 초과다. 콜드조인트 발생 시 책임 회피 불가.
- 공시체 채취 위치 미기록 → 어느 차수·어느 부재에서 떴는지 모르면 강도 미달 시 격리가 안 된다.
- 도면 리비전 미기록 → 배근도가 한 번 더 개정됐는데 현장은 구버전으로 짜는 일이 가장 자주 분쟁이 된다.

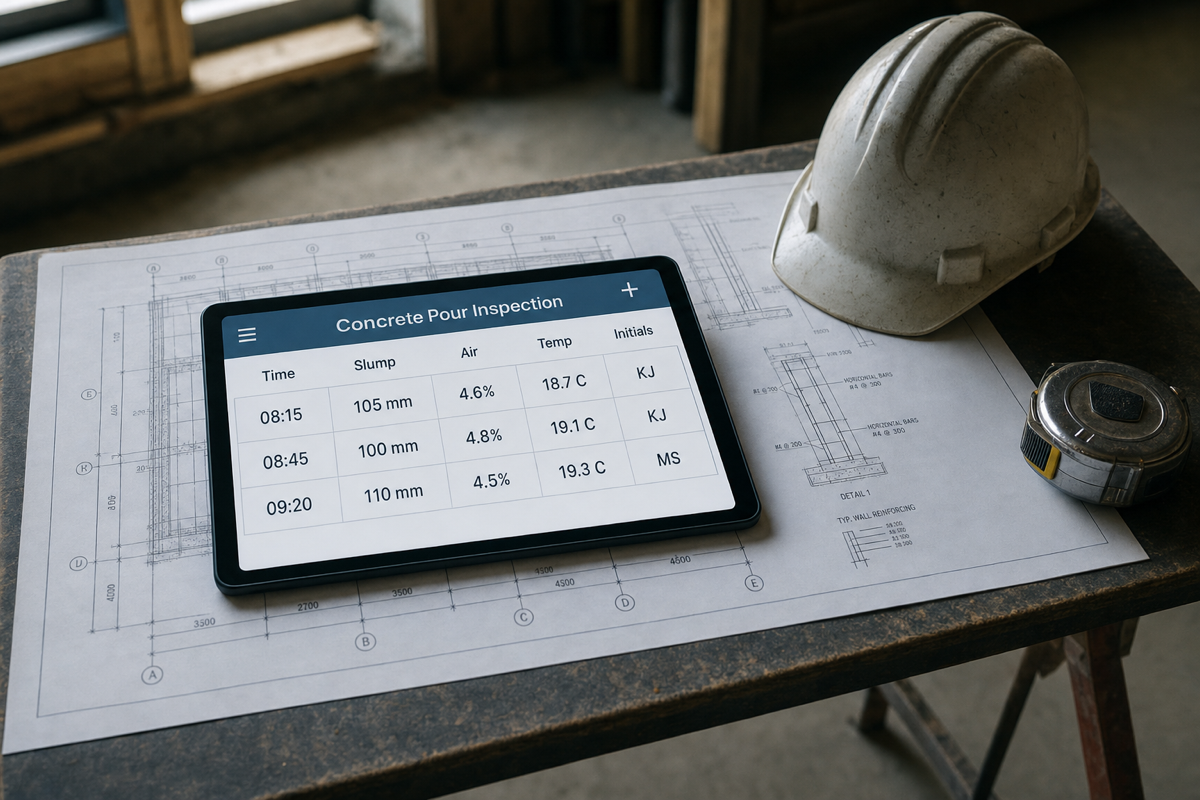

- 종이 양식에 사인만 → 사진·도면 마킹·시각이 따로 흩어진다. 같은 사건의 증거가 5개 폴더에 흩어지면 사실상 없는 것과 같다.
타이거빔으로 이렇게 — 검측을 한 흐름으로
타이거빔은 검측을 도면 위에 직접 묶어둔다. 부재·구획별로 검측·펀치리스트를 도면 좌표에 핀으로 찍고, 차수별 슬럼프·공기량·온도·시각·차량번호를 한 줄씩 누적한다. 사진·서명·승인자 시점이 한 항목에 같이 남으므로 사후에 “그 시각, 그 차수, 그 부재”를 한 번에 꺼낼 수 있다.
도면 세트·버전 관리로 검측서마다 어느 리비전 도면 기준이었는지 자동으로 박혀, 도면 개정 후 구버전으로 짠 사고를 막는다. 감리·발주처 공유는 무계정 외부 공유 링크로 계정 만들지 않고도 즉시 보낼 수 있다 — 강우 시 가이드라인의 “사전 검토·승인” 기록 요건을 그대로 충족한다. 요금 안내에서 현장 단위로 도입해 보자.
실무 요약
- 검측서는 전·중·후 3장으로 분리. 헤더(도면번호·리비전·관리자·시각) 통일.
- 타설 전: 거푸집 청소·고인물, 철근 피복·이음, 매립물 위치, 도면 리비전.
- 타설 중: 차수별 한 줄 — 시각·차량·슬럼프(mm)·공기량(%)·온도·이어치기 간격·외기온·강우.
- 타설 후: 공시체(위치·차수·용도), 양생 개시 시각, 거푸집 해체 강도 근거, 표면 결함 사진+도면 마킹.
- 한중·서중·강우는 별도 줄을 항상 추가. 시간당 3mm 초과 강우는 원칙 금지, 부득이 시 책임기술자 승인 기록.
- 시각·기상·승인자 서명이 빠진 검측서는 강도 미달·균열 분쟁에서 시공사 불리하게 작동한다.
