준공도면(As-Built)에 변경사항을 반영하고 버전을 추적하는 법
준공도면은 “사진”이 아니라 “이력서”다
준공도면(As-Built Drawing)은 설계도에 시공 중 발생한 모든 변경을 반영해 공사 완료 시점의 실제 시공 상태와 일치하도록 정리한 최종 도면이다. 발주청은 이를 받아 유지관리·하자보수·재시공·증축의 기준으로 삼는다. 그래서 “준공도면 한 장 누락”은 5년 뒤 누수 한 건이 10배짜리 분쟁으로 번지는 진짜 원인이 된다.
이 글은 시공 중 변경을 빠짐없이 잡아 준공 성과품 한 세트로 통합·인수하는 데 초점을 둔다. 시공 단계에서 도면 개정본을 배포·회수하고 구도면으로 시공할 때 생기는 법적 위험을 막는 방법은 도면 버전관리 완벽 가이드에서 따로 다룬다.
법적으로도 모호한 영역이 아니다. 「건설기술 진흥법」과 그 하위 「건설공사 사업관리방식 검토기준 및 업무수행지침」(국토교통부 고시)은 건설사업관리기술인의 주요 업무로 준공도서의 검토·확인·인수를 명시한다. 토목 분야 건설공사 시행자는 「수치지도 수정용 건설공사준공도면 작성에 관한 지침」(국토지리정보원 고시)에 따라 공사 준공 후 지체 없이 준공도면(전산파일)과 완공내역서를 작성·제출해야 한다.
누가, 언제, 어떤 형태로 만드는가
준공도면 작성의 1차 책임은 시공사다. 시공 중 발생한 설계변경·현장변경·공법변경을 그때그때 도면에 반영하고, 준공 전에 한데 정리한다. CM/감리(건설사업관리기술인)는 준공도서가 실제 시공 상태와 일치하는지 검토·확인하고, 발주청은 이를 인수·보존한다.
| 단계 | 주체 | 핵심 산출 |
|---|---|---|
| 시공 중 (수시) | 시공사 현장 | 변경 발생 즉시 도면 마크업, 변경근거 RFI/지시문 첨부 |
| 변경확정 시 | 시공사+CM/감리 | 설계변경도서 작성, 발주청 승인 |
| 준공 전 (정리) | 시공사 도면팀 | 누적 변경분을 원본 CAD/BIM에 통합, 준공도면 세트 발행 |
| 준공검사 | CM/감리 | 현장 vs 도면 일치 여부 확인, 부적합 시 보완 지시 |
| 인수·보존 | 발주청 시설관리부서 | 정본 보관, 유지관리·하자대응 활용 |
준공도면 작성기준은 발주처마다 세부 내용이 다르다. LH는 공동주택 BIM 설계도면 작성가이드로 BIM 기반 도면 작성 체계를 표준화했다. 발주처 표준도면집·전문시방서도 따라야 한다. 공통적으로 요구하는 형식은 CAD 원본(DWG)·PDF 출력본·전산파일(DVD/USB)·제본본 4종 세트다.
변경사항을 “어떻게” 반영하느냐가 본질

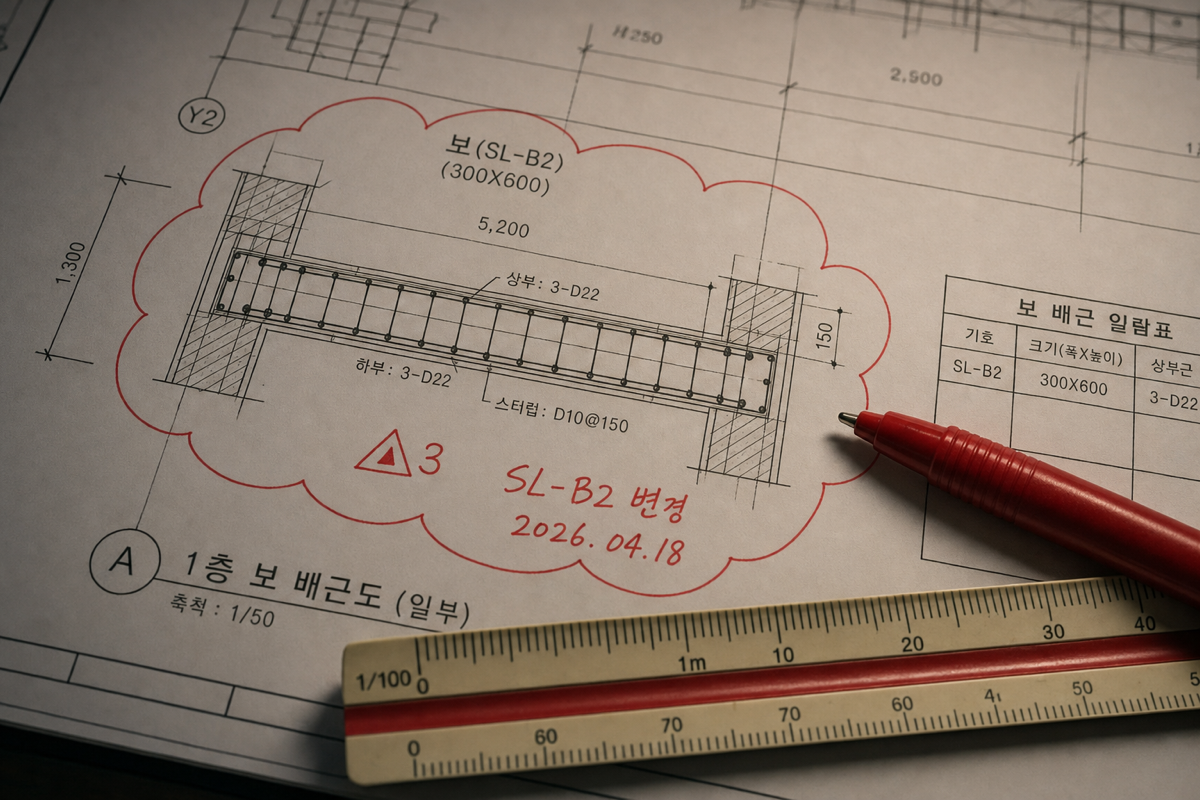

준공도면 작업의 80%는 “시공 중 무엇이, 왜, 어떻게 바뀌었는지”를 빠짐없이 잡아내는 일이다. 종이 도면 시대의 빨간펜 마킹(redline) 관습은 지금도 남아 있다. 표현 방식만 PDF 마크업·BIM 모델 갱신으로 바뀌었다.
반영해야 할 변경 유형은 크게 네 가지다.
- 설계변경(공식): 발주청 승인을 거친 변경. 변경설계도서가 따로 있어 준공도면에 통합할 내용이 비교적 명확하다.
- 시공상세도(Shop Drawing) 반영분: 설계도엔 없지만 시공상세도에서 구체화된 치수·배근·접합부. 준공도엔 시공상세도의 내용을 반영해야 한다.
- 현장 시공오차·간섭회피: 도면대로 시공할 수 없어 현장에서 조정한 부분. 매립 배관 루트 변경, 벽체 옵셋, 슬래브 개구부 위치 미세 조정 등.
- 마감·자재 모델/사양 변경: 발주청과 협의해 바꾼 마감재·기기·밸브 모델번호.
기록 단위의 규칙은 단순하다. “변경 위치 + 변경 전/후 + 변경 사유 + 근거문서 번호 + 일자 + 작성자” 6개 항목을 표제란 개정이력(Revision History)에 남긴다. 도면 본체의 변경 위치에는 구름선(revision cloud)과 삼각형 리비전 마커(▲ 번호)를 표기하는 것이 업계 관행이다.
버전 관리 — 도면 5만 장의 “어느 버전이 진짜인가” 문제
대형 현장이면 도면이 쉽게 1만 장을 넘는다. 설계변경 510차에 시공상세도까지 더해지면 같은 평면도가 78개 버전으로 남는다. “이게 최신이 맞나” 한 줄 질문이 매일 100번씩 나오는 게 현실이다.
버전 관리의 최소 규칙:
- 도면번호 체계 표준화 —
구역-공종-도면종류-일련번호-개정번호식으로 고정. 예:A동-S-PL-101-Rev03. - 개정번호(Revision) vs 발행번호(Issue) 구분 — 개정은 내용 변경, 발행은 외부 배포 단위. 둘을 섞으면 추적할 수 없다.
- “For Construction” vs “As-Built” vs “Superseded” 상태 라벨 — 도면 표제란에 명시. 폐기된 도면은 워터마크 처리.

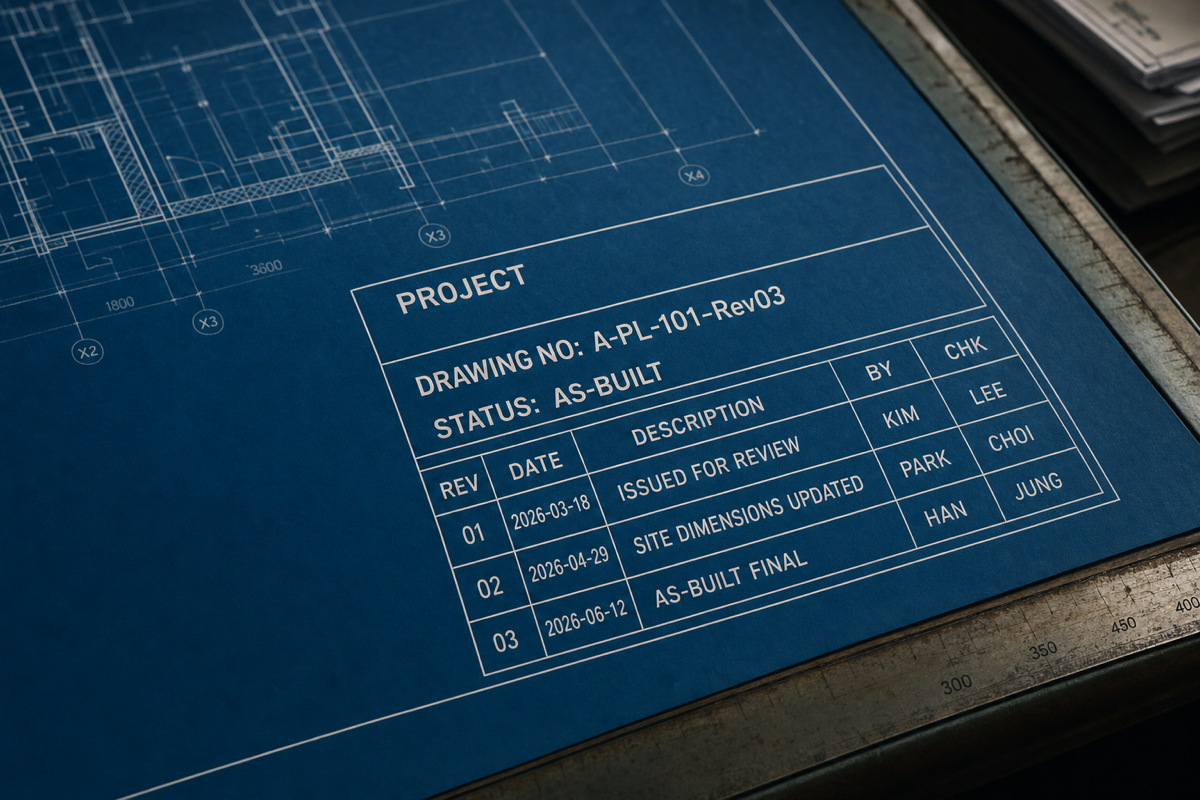

- 개정이력 표(Revision Table) — 도면 우측 하단에 누적 개정 내역 전체 표시. 외부에 도면 한 장만 전달해도 이력을 추적할 수 있다.
- 변경분 강조 표기 — 구름선 + 리비전 마커로 “어디가 바뀌었는지” 표시.
BIM 도입 현장에는 LOD(Level of Development) 개념이 들어온다. 설계 단계 LOD 300, 시공도서 단계 LOD 350, 준공모델 단계 LOD 500이 일반적인 위계다. LOD 500은 시공 후 현장에서 검증해 형상·치수·수량·위치가 실제와 일치한다고 보증하는 단계로, 유지관리 디지털트윈의 출발점이 된다. 다만 LOD 500 모델을 계약상 요구할지는 발주처 BIM 적용지침에 따라 결정되므로, 추가 분쟁을 막으려면 입찰 단계에서 명확히 정해야 한다.
공종별 준공도면 체크포인트
도면 종류마다 “여기는 반드시 본다”는 부분이 다르다.
- 건축 평면도 — 벽체 위치·두께, 개구부 치수, 계단실·승강기 위치, 마감구분
- 건축 단면·입면 — 층고, 슬래브 두께, 파라펫·옥상 마감 단차
- 구조도면(배근도·접합부) — 시공상세도 반영분, 매립철물 위치, 슬리브 위치
- 기계(M) — 덕트·배관 루트, 분기 위치, 밸브·기기 모델번호, 단열·보온 사양
- 전기(E) — 케이블트레이 루트, 분전반 회로, 콘센트·스위치 위치 정정
- 통신·소방·자동제어 — 감지기·스프링클러 위치, 종단저항, IoT 센서 위치
- 토목/조경 — 우수·오수 관로 종횡단, 맨홀 위치, 포장 단면, 식재 수종/위치
실무에서 사고가 가장 많은 곳은 매립 배관·전선관·슬리브 위치다. 벽체 안에 들어가면 보이지 않는다. 매립 직전 사진과 실측 치수를 도면에 표기하지 않으면 5년 뒤 누수를 추적할 수 없다. 그래서 사진관리와 준공도면을 한 시스템에서 연결해야 한다.
현장에서 흔한 실수와 해결
- “준공 임박해서 한꺼번에 정리” → 6개월간 쌓인 변경을 2주에 정리하면 70%는 누락된다. 변경 발생 즉시(within 7일) 도면 마크업을 작업일보의 필수 항목으로 정한다.
- 시공상세도와 준공도면 불일치 → 협력사가 시공상세도를 그리고 본사 도면팀이 준공도면을 정리하는 과정에서 두 작업이 갈라진다. 준공도 작성팀이 시공상세도 승인본을 자동으로 받도록 워크플로를 묶어야 한다.
- 이메일·카톡 도면 난립 → “최신본”이 5개 채널에 흩어진다. 단일 도면 저장소(Single Source of Truth)를 정하고 그 밖의 채널은 “참고용”으로 합의한다.
- 종이 빨간펜 마킹의 디지털 미반영 → 현장 마킹본을 한 달 뒤 발견하기도 한다. 마킹은 사진을 찍어 즉시 디지털화하고, 마킹 위치·작성자·일자를 함께 기록하는 도구를 쓴다.
- 하도급사 변경분 누락 — 본사가 마감·옵션 변경을 모르는 채 준공도를 발행한다. 변경 권한과 보고 의무를 계약서에 명시한다.
타이거빔으로 이렇게

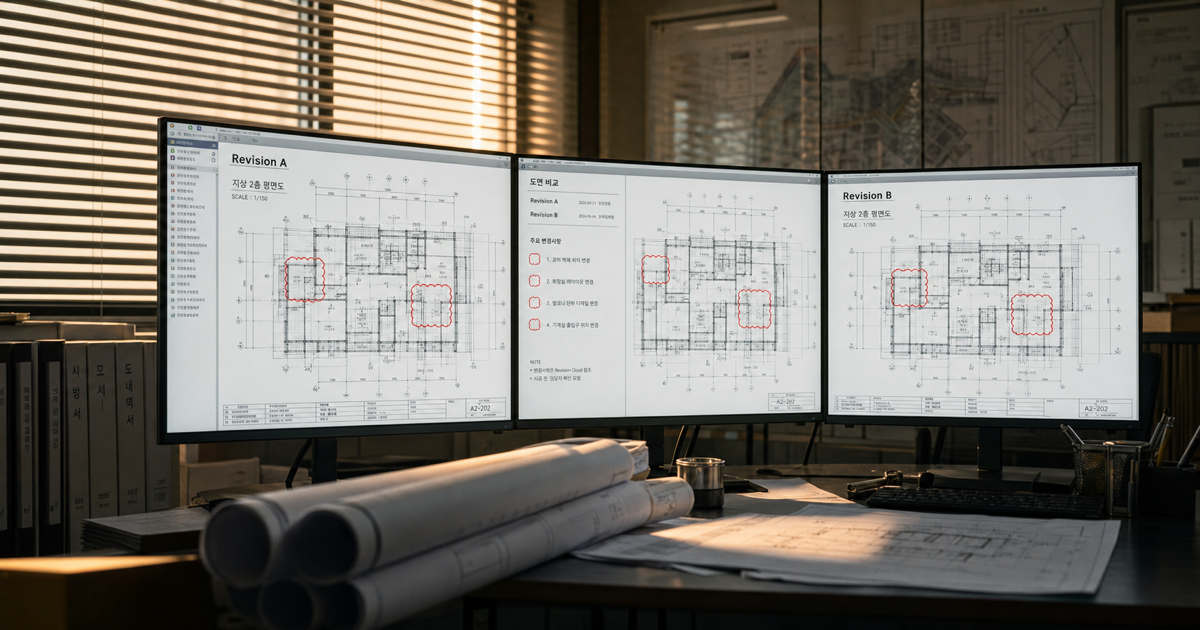

타이거빔은 이 작업을 한 시스템에서 처리하도록 도면 워크플로를 설계했다. 도면 세트·버전 관리는 도면번호·개정번호 체계를 자동으로 정렬한다. 새 버전을 올리면 버전 비교(diff) 로 변경 위치를 자동 하이라이트해 검토자가 변경분을 빠짐없이 확인할 수 있다. 마크업·물량산출에서는 PDF 위에 구름선·리비전 마커를 그대로 그릴 수 있다. 마크업마다 작성자·일자·연결된 RFI/지시문이 자동으로 기록돼 준공도면 정리 단계에서도 “왜 바뀌었는지” 근거를 계속 추적할 수 있다. 무계정 외부 공유 링크는 발급 시점의 시트 버전에 고정된다. 발주청·감리에 현행 버전 링크를 보내 두면 나중에 개정이 나도 그 링크는 보낸 그 판만 계속 가리키므로, “언제 어느 판을 넘겼는가”가 링크 단위로 남는다. 가격은 요금제 페이지에서 확인할 수 있다.
실무 요약
준공도면은 “최종본 한 번”으로 끝나는 문서가 아니라 시공 첫날부터 쌓아가는 작업이다. 변경이 생기면 즉시 기록하라. 도면번호·개정번호 체계로 단일 출처를 유지하고 시공상세도·RFI·사진관리와 끊김 없이 연결해야 한다. 빨간펜이든 BIM LOD 500이든 본질은 같다. “지금 이 자리에 무엇이, 왜, 언제 시공됐는지” 5년 뒤에도 답할 수 있는 도면을 남기는 것이다.
