사진 한 장으로 거리·면적 측정 — 현장 사진 캘리브레이션 절차와 정확도 한계, 검측 활용까지

핵심 답: 사진 속 “기준 거리”가 곧 정확도다

현장 사진에서 거리·면적을 뽑는 원리는 단순하다. 사진 안에 실측치를 아는 한 구간(스케일 기준)을 함께 찍어두면, 그 비율로 사진 안의 모든 길이를 환산한다. 정확도는 ① 스케일 기준의 정밀도, ② 카메라-피사체 평면의 평행도, ③ 렌즈 왜곡 — 이 세 가지가 좌우한다. 줄자를 못 댄 곳, 비계 해체 뒤 발견된 균열, 이미 마감재로 덮인 부위를 사진 한 장으로 다시 재는 도구다.

이 글은 사진 측정의 정확도와 허용오차 — 어디까지 믿어도 되나를 중점적으로 다룬다. 화살표·치수 마크업을 얹어 점검·증빙으로 묶는 워크플로는 현장 사진 마크업 — 도면 없이 JPG 한 장으로 표시·측정·공유에서 따로 다룬다.

캘리브레이션의 원리 — 픽셀을 mm로 바꾸는 식

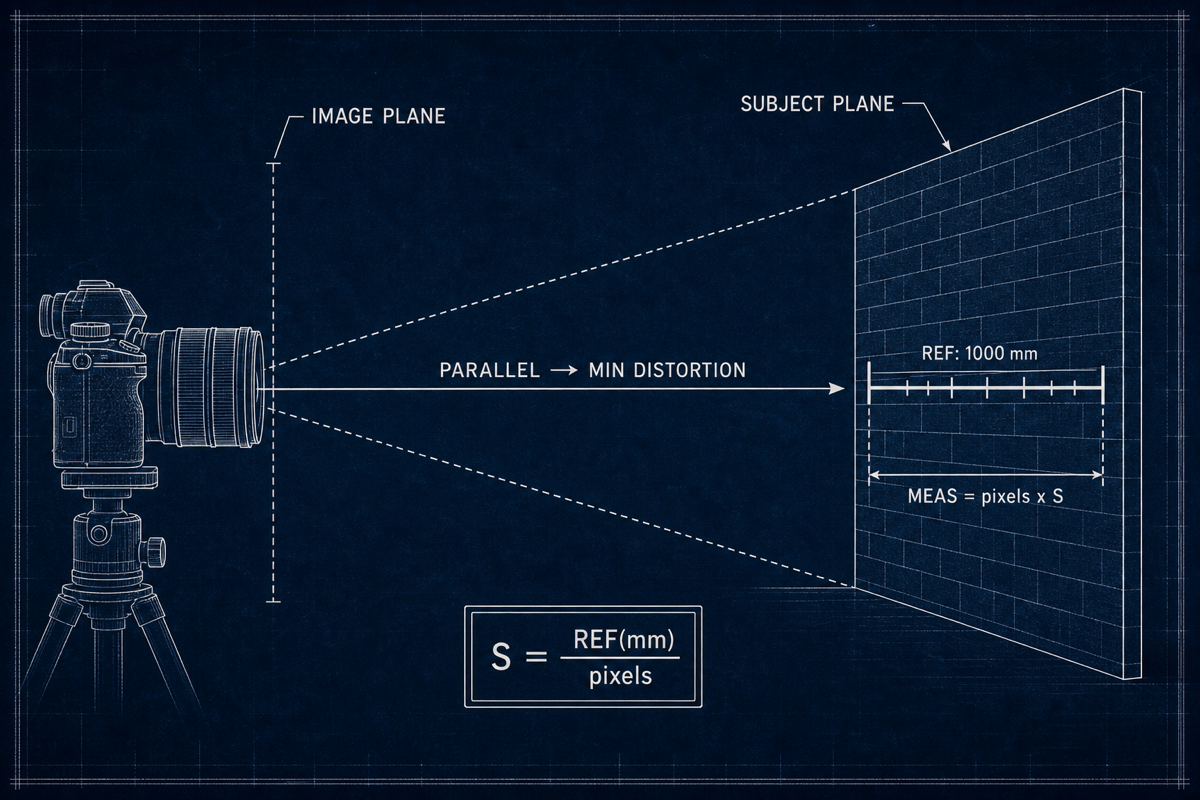

디지털 사진은 결국 픽셀 격자다. 캘리브레이션은 그 격자에 물리적 스케일을 입힌다. 사진 안에서 실제 길이를 아는 두 점을 클릭하고 실측치(예: 1,000mm)를 입력하면, 그 구간의 픽셀 수를 1,000mm로 맞춘다. 이후 같은 평면 위 모든 점을 픽셀 수 × (mm/픽셀)로 자동 변환한다.

• 픽셀당 실거리 S = 실측치(mm) ÷ 두 점 사이 픽셀 수
• 측정값 L = 측정 구간의 픽셀 수 × S

핵심 전제는 “피사체가 한 평면 위에 있고, 카메라 광축이 그 평면에 수직”이라는 것이다. 이 전제와 달리 비스듬히 찍었다면 호모그래피(homography) 보정으로 평면을 다시 정사영해야 오차를 줄일 수 있다. 좋은 측정 도구는 네 모서리를 지정하면 자동으로 평면을 보정한다(MDPI Sensors 2025).

측정 가능한 사진을 만드는 5가지 촬영 규칙

촬영 단계에서 잘못 찍으면 어떤 도구로도 바로잡기 어렵다. 현장에서 바로 적용할 규칙.

1. 카메라-피사체 평면 평행 — 광축을 피사체 면에 수직으로 맞춘다. 비스듬히 들면 사다리꼴로 찍혀 모서리 오차가 커진다.
2. 스케일 기준은 같은 평면에 — 줄자, A4 용지, 50cm 알루미늄 자, 표준 스케일카드 중 하나를 측정 부위와 같은 면에 붙인다. 5~10cm 떨어진 다른 평면에 두면 환산값이 바로 틀어진다.
3. 광각·어안 회피 — 휴대폰 0.5배 광각, 액션캠 어안은 가장자리가 휜다. 1배(표준) 이상에서 찍는다.
4. 줌 대신 거리를 좁힌다 — 균열은 3050cm, 외장재는 13m가 기준. 디지털 줌은 픽셀이 무너지므로 직접 다가간다.
5. 그림자·반사 통제 — 측면광은 균열을 살리지만 깊은 그림자는 모서리를 가린다. 흐린 날이나 보조광을 쓸 때 가장 안정적이다.

캘리브레이션 측정 5단계 절차

단계	작업	체크포인트
1	스케일 기준 선정	줄자/표준자, 치수를 아는 부재(벽돌·블록 모듈) 활용
2	사진 업로드 후 평면 보정	사다리꼴로 찍힌 사진은 네 모서리를 지정해 정사영
3	캘리브레이션 선 긋기	스케일 기준 시작·끝 점을 정확히 클릭(픽셀 단위)
4	실측치 입력	1,000mm처럼 단위를 명확히 — m/mm 혼동 주의
5	측정·면적·물량 산출	거리·다각형 면적·둘레를 모두 같은 비율로 자동 환산

익숙해지면 30초 안에 끝난다. 핵심은 3단계에서 정확히 클릭하고 4단계에서 단위를 맞추는 일이다.

어디까지 믿어도 되나 — 정확도와 허용오차

캘리브레이션 측정은 만능이 아니다. 측정 대상·거리·카메라에 따라 믿을 수 있는 범위가 달라진다. 다음은 현장 검증을 바탕으로 정한 실무 기준이다.

측정 대상	권장 촬영 거리	기대 정확도	한계
외벽 균열 폭	30~50cm	±0.1mm 수준	0.1mm 미만은 균열 게이지 병행 필요
외장재 패널 크기	1~3m	±5~10mm	모서리 광각 왜곡 주의
발코니·난간 길이	2~5m	±20~30mm	평면 평행도가 결정적
토공 면적·체적	드론 항공	±수cm~수십cm	GCP(지상기준점) 없으면 신뢰도 급락

단일 카메라(모노 비전)로 측정할 때는 촬영 평면과 이미지 평면이 평행하지 않은 만큼 오차가 생긴다. 호모그래피 매핑으로 원근 왜곡을 보정하면 픽셀 환산 정밀도가 크게 나아진다는 연구가 있다(MDPI Sensors 2025 — Perspective Distortion Correction Based on Homography Mapping). 단, 평행 촬영과 충분한 광량을 확보해야 이 정확도가 나온다. 드론 사진측량은 평면 위치를 믿을 만하지만, GCP 없이 측정한 표고는 단면 산출에 쓰기 어렵다고 국내 연구에서도 확인했다(한국산업융합학회 논문).

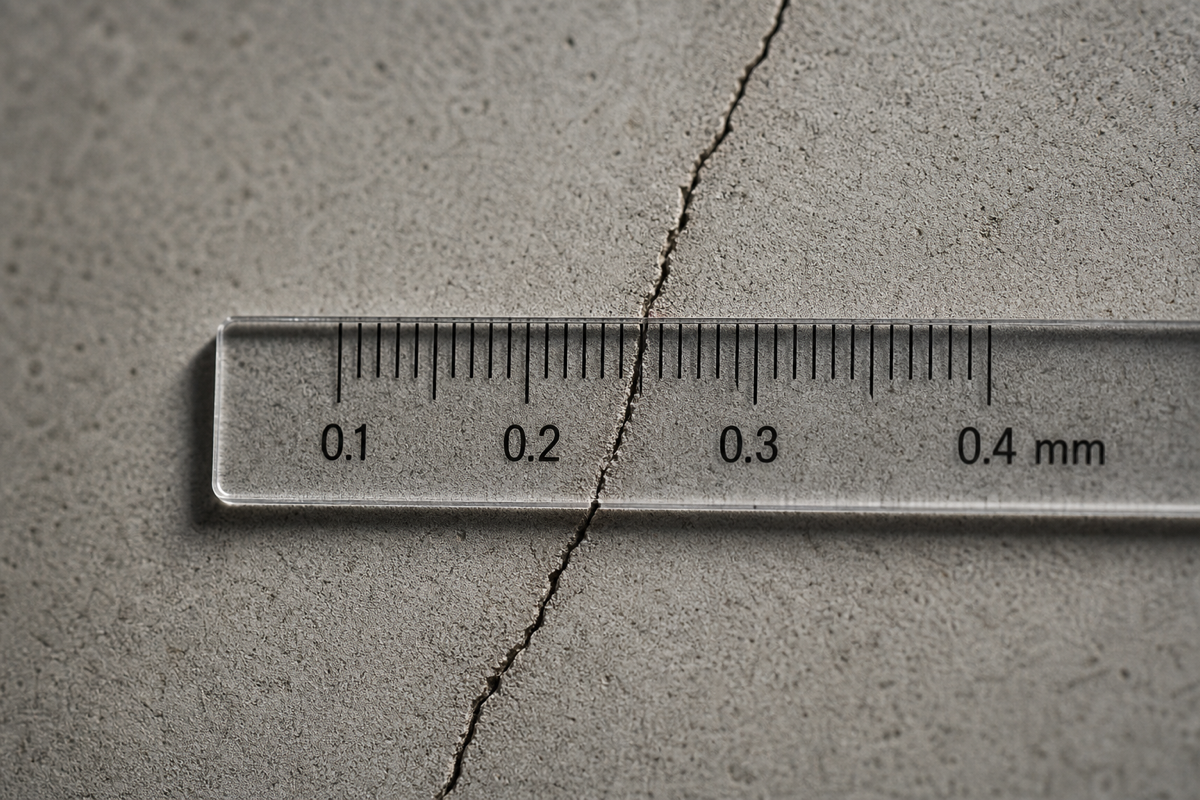

실무 원칙: 0.3mm가 의사결정 분기점이면(콘크리트구조 사용성 설계기준 KDS 14 20 30 부록의 허용 균열폭, 공동주택 하자 판정 기준에서 모두 결정점) 사진 측정값만으로 판단하지 말고 균열 게이지로 교차 검증한다(KDS 14 20 30 — 국가법령정보센터).

공종별 활용 — 어디서 가장 쓸모 있나

외벽 균열·박락·박리 검측 0.3mm는 콘크리트구조 사용성 설계기준의 허용 균열폭과 공동주택 하자 판정 양쪽에서 분기점이다(아파트관리신문 하자판정 기준). 줄눈에 붙어 닿지 못하는 위치나 비계 해체 후 발견한 균열도 캘리브레이션으로 폭·길이를 기록해두면 시간에 따른 변화를 추적할 수 있다.

외장재·창호 검측 패널 갭, 실란트 폭, 창호 개구부 치수가 시공오차 범위 안인지 확인한다. 자재 도착 전 사진과 시공 후 사진을 같은 평면으로 캘리브레이션해 비교하면 변경분이 한눈에 보인다.

가설재·안전점검 난간 높이, 안전망 처짐, 비계 발판 폭 — 작업자가 직접 줄자를 대기 어려운 위치는 원거리 사진으로 잰다. 사후 안전점검 때 사진을 증거로 쓰기에도 좋다.

설비·전기 덕트 간격, 케이블 트레이 폭, 분전반 이격 거리. 천장 위 설비를 사진 한 장으로 재서 도면과 대조하고 RFI 근거로 첨부한다.

토공·외부 공간 드론 정사 영상에 GCP를 깔면 면적·체적도 산출할 수 있다. 단일 휴대폰 사진은 면적을 재는 데 쓸 수 있지만 체적은 부정확하므로 용도를 나눈다.

현장에서 흔한 실수와 해결

• 비스듬한 사진을 그대로 잰다 → 사다리꼴로 보이는 사진은 반드시 네 모서리의 평면을 보정한 뒤 잰다.
• 스케일 기준을 다른 평면에 둔다 → 줄자를 균열 옆이 아니라 30cm 앞에서 손에 들면 환산값이 10% 이상 어긋난다. 반드시 같은 면에 붙인다.
• 광각 0.5배로 와이드하게 → 가장자리 왜곡 5~15%. 표준 1배로 거리를 더 두고 찍는다.
• 5m 이상 거리에서 단일 사진 면적 산출 → 오차 ±수십cm. 나눠 찍은 뒤 합산하거나 드론 정사 영상을 쓴다.
• EXIF 메타데이터 무시 → 촬영 일시·기종·초점거리를 보존해야 같은 조건으로 다시 측정하고 재현할 수 있다.

타이거빔으로 이렇게

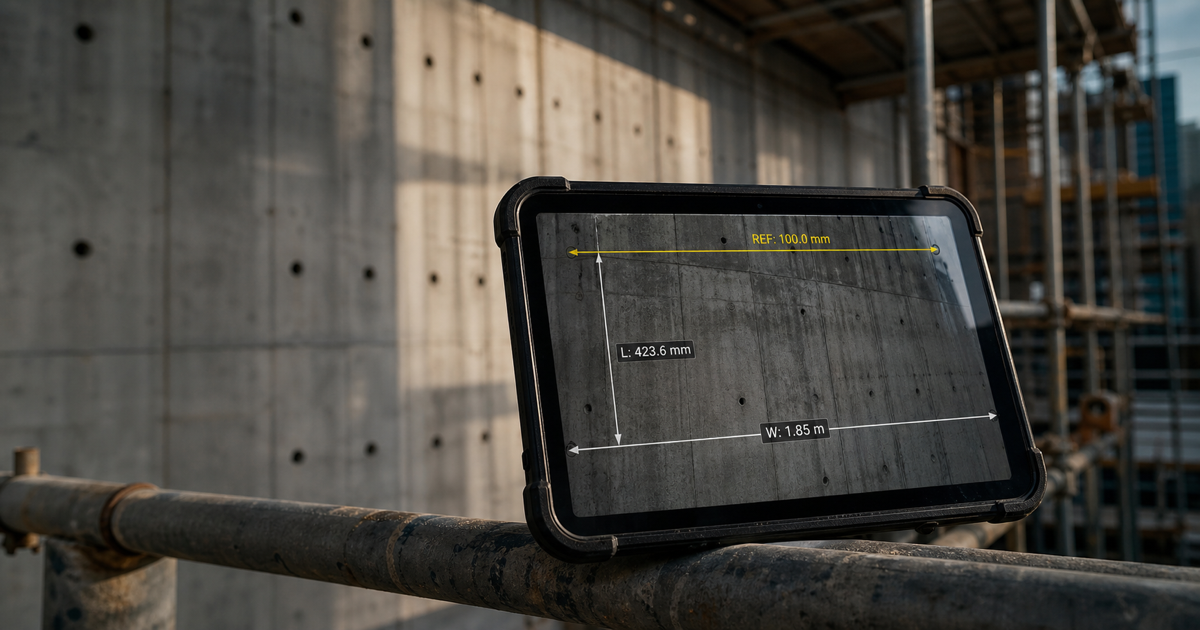

타이거빔의 마크업+측정은 도면과 사진에 같은 캘리브레이션 측정 도구를 적용한다. 균열 사진 한 장을 올리고 스케일 기준 두 점 + 실측치를 입력하면, 그 사진에서 잡은 모든 거리·다각형 면적을 mm 단위로 환산한다.

• 사진-도면 연동: 같은 부위의 도면 좌표에 사진을 핀으로 박아 도면 관리에서 함께 본다. 도면 위 마크업과 사진 위 측정값을 같은 부재에 묶는다.
• 검측·펀치리스트 자동 첨부: 검측 워크플로에서 측정값이 있는 사진을 그대로 펀치 항목 증빙에 쓴다. “외벽 12층 동측 균열 0.42mm”가 좌표·치수와 함께 한 카드에 남는다.
• 외부 공유: 사진 + 측정값을 무계정 공유 링크로 감리·발주처에 전달한다. 받는 쪽은 앱을 설치하지 않아도 같은 캘리브레이션 결과를 본다.

캘리브레이션 측정은 신규 가입 시 요금/플랜의 무료체험으로 바로 써볼 수 있다.

실무 요약 체크리스트

• 스케일 기준(줄자/표준자/모듈 부재)을 측정 부위와 같은 평면에 둔다
• 카메라 광축을 피사체 면에 수직으로 맞추고, 표준 1배 화각으로 촬영
• 균열 3050cm / 외장재 13m / 가설재 2~5m 거리 가이드 준수
• 비스듬한 사진은 업로드 후 평면 보정부터 하고, 그다음 측정
• 0.3mm 분기점(KDS 14 20 30 허용 균열폭)이면 균열 게이지로 교차 검증
• 사진 EXIF를 보존하고, 측정 이력은 도면 좌표에 핀으로 고정해 추적성 확보

줄자를 대지 못한 위치나 비계 해체 뒤 발견한 균열도 캘리브레이션으로 측정 기록을 남긴다.
