PDF 도면 마크업 제대로 쓰는 법 — 현장 측정·표기·물량산출 단계별 실무 가이드
현장 도면에 아직 볼펜을 쓰고 있다면
출력한 A1 도면 위에 형광펜을 긋고, 볼펜으로 주석을 써 넣고, 메모지를 클립으로 꽂아두는 풍경은 여전히 많은 건설 현장에 남아있다. 문제는 그 도면이 최신 버전인지, 그 메모가 시공에 반영됐는지 나중에 추적할 방법이 없다는 것이다.
포스코그룹 뉴스룸에 따르면, 포스코건설이 모바일 설계도면 관리시스템을 개발한 것도 이 맥락이다. 이 시스템의 마크업 기능은 “수정이 필요한 부분에 그림으로 표시하거나 텍스트를 입력하고, 수정작업이 필요한 공간의 사진을 촬영해 추가로 등록”하도록 설계됐다. GS건설 역시 건축수행본부 57개 현장에 도면 공유·마크업 플랫폼을 의무 적용했다. (Korea IT Times)
종이 마크업에서 디지털 마크업으로의 전환은 단순한 도구 교체가 아니다. 측정·표기·물량이 한 파일 안에서 이력과 함께 살아있어야 현장 정보가 시공으로 이어진다. 이 글은 그 절차를 단계별로 정리한다.
PDF 도면 마크업이란 — 현장에서 쓰는 5가지 유형

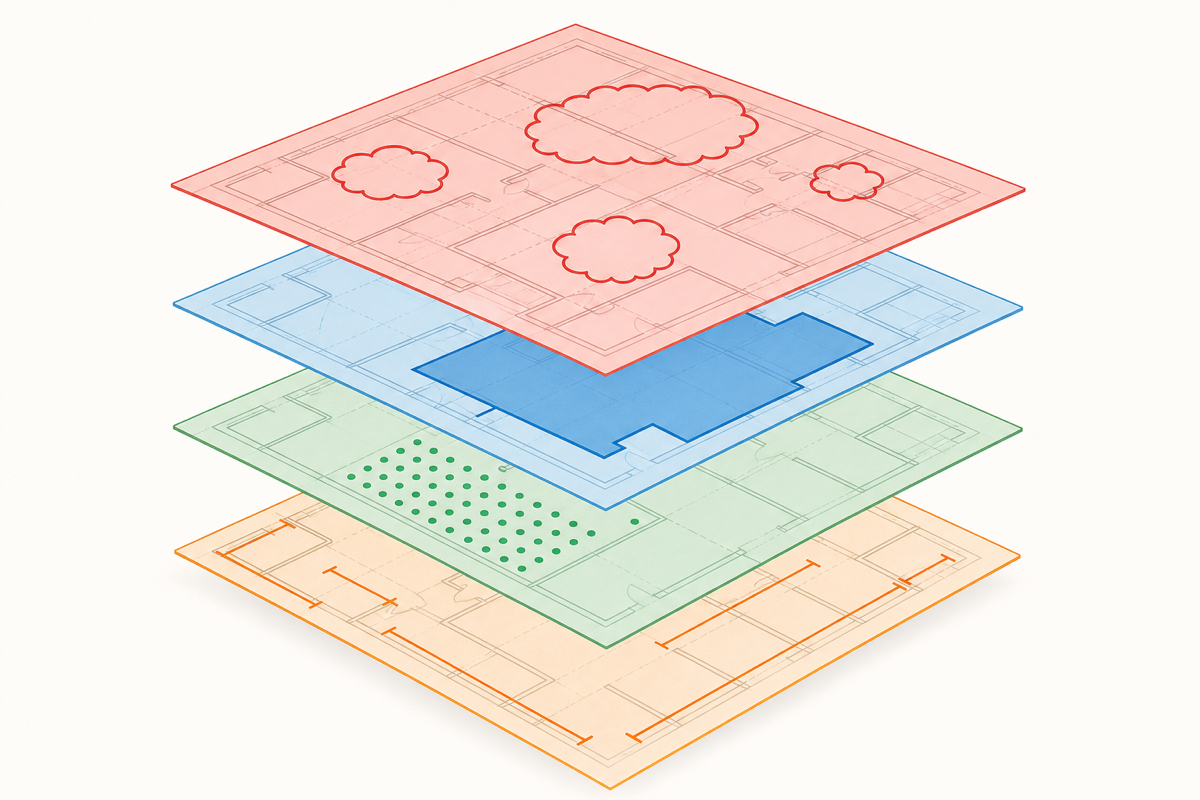

PDF 도면 마크업(Markup)은 원본 파일을 수정하지 않고 별도 레이어에 측정·주석·도형을 얹는 작업이다. 원본 보존이 전제 조건이다. 현장에서 실제로 쓰이는 마크업은 크게 다섯 유형으로 나뉜다.
| 마크업 유형 | 주요 현장 활용 | 실무 주의점 |
|---|---|---|
| 선형 측정 | 벽 연장, 배관·덕트 경로 길이 | 반드시 축척 캘리브레이션 먼저 |
| 면적 측정 | 바닥재, 방수, 도장 면적 | 폴리곤 닫힘 여부 재확인 |
| 개수(Count) | 조명·콘센트·앵커·볼트 수량 | 타입별 심볼 혼동 주의 |
| 텍스트 주석 | 시공 지시, RFI 참조 번호 | 작성자·날짜 반드시 포함 |
| 클라우드·하이라이트 | 설계 변경 영역 시각화 | 도면 개정 이력과 연동 |
이 중 선형·면적·개수 측정은 물량산출과 직결된다. 텍스트 주석과 클라우드는 현장 지시·협업·검측 용도다. 두 그룹이 같은 도면 레이어 안에 섞이지 않도록 관리하는 것이 실무의 첫 번째 규칙이다.
측정 마크업의 출발 — 축척 캘리브레이션
마크업 측정에서 가장 먼저, 가장 반드시 해야 할 일은 척도(Scale) 캘리브레이션이다. PDF에 축척 정보가 내장돼 있어도, 스캔·출력·파일 변환 과정에서 비율이 틀어진 경우가 흔하다. 캘리브레이션 없이 측정을 시작하면 이후 모든 수치가 틀린다.
캘리브레이션 4단계
- 도면 표제란의 축척 표기(예: 1:100, 1:50)를 확인한다
- 도면 내 치수가 명기된 기준선(벽 두께선, 계단 폭선 등) 하나를 선택한다
- 마크업 툴의 캘리브레이션 기능으로 그 선을 따라 그어 알려진 치수값을 입력한다
- 별도의 치수선을 하나 더 측정해 값이 도면 표기와 일치하는지 검증한다
도면 수십 장에 측정을 쌓아놓은 뒤 캘리브레이션 오류를 발견하면 전부 다시 해야 한다. 도면 한 장을 열 때마다 확인을 습관화하는 것이 시간을 아끼는 유일한 방법이다.
물량산출에 마크업을 활용하는 법 — 4단계
국토교통부 건설기술정보시스템(CODIL)이 공개한 건축공사 수량산출기준지침서는 물량산출 절차를 도면 검토 → 수량 집계 → 검증 순으로 제시한다. 디지털 마크업은 이 절차 전반을 지원한다.
1단계 — 최신 버전 도면 확정
물량산출 시작 전, 가장 최신 발행 버전(Rev.)의 도면임을 반드시 확인한다. “구 버전 도면으로 물량을 잡았다”는 실수는 내역서 전체를 무효화하고 설계변경 분쟁의 씨앗이 된다.
2단계 — 공종별 레이어·색상 체계 설정
팀 내에서 사전에 합의한 색상·레이어 규칙을 먼저 정한다.
- 토공사 → 빨강
- 콘크리트·철근 → 파랑
- 마감·내장 → 초록
- 설비(기계·전기) → 주황
색상 체계는 프로젝트 초기에 확정하고 변경하지 않는다. 협력업체에도 동일 규칙을 공유해야 혼선이 없다.
3단계 — 공종별 측정 실행
- 철근콘크리트 벽체: 선형 측정으로 벽 연장(m)을 산출하고, 두께·높이는 도면 표기값을 텍스트 주석으로 병기한다
- 바닥 슬래브·방수·도장: 폴리곤 면적 도구로 각 구역을 닫힌 형태로 측정한다
- 창호·설비 기기: Count 도구로 타입별 개수를 구분해 집계한다
- 배관·덕트 경로: 선형 측정 후 구간별 주석에 관경·사양을 함께 기록한다
4단계 — 집계 및 교차 검증
측정값을 마크업 툴의 집계 기능(또는 CSV 내보내기)으로 정리한 뒤 교차 검증한다.
- 직접 계산 대비: 산식으로 직접 계산한 값과 마크업 측정값을 대조한다
- BIM 대비: 국토부 S-Construction 2030 계획에 따르면 1,000억 원 이상 공공공사부터 BIM 전 과정 의무화가 적용되며, 2026년부터 500억 원 이상, 2028년부터 300억 원 이상 공사로 순차 확대된다. BIM이 있는 현장은 BIM 수량과 교차 검증하고, BIM이 없는 현장에서는 PDF 마크업이 물량산출의 핵심 수단이 된다
현장에서 자주 하는 실수 4가지
❌ 실수 1 — 마크업 파일을 이메일로 주고받는다
마크업이 담긴 PDF를 이메일로 배포하면 파일이 수신자마다 분기된다. 누가 어떤 버전을 보고 시공했는지 추적이 불가능해진다. 클라우드 공유 링크 기반의 단일 소스(Single Source of Truth) 원칙이 반드시 지켜져야 한다.
❌ 실수 2 — 작성자·날짜·참조 번호를 기입하지 않는다
“벽 두께 200”이라는 주석만으로는 이것이 도면 확인인지, 변경 지시인지, 검측 결과인지 나중에 알 수 없다. 모든 텍스트 주석에는 작성자 이니셜·날짜·참조 도면 번호를 함께 기입하는 것이 원칙이다.
❌ 실수 3 — 구 버전 도면에 마크업을 계속 쌓는다
설계변경으로 도면이 Rev.B로 업데이트됐는데, 기존 Rev.A에 계속 측정을 추가하는 경우다. 개정이 발생할 때마다 마크업을 새 버전으로 이전하지 않으면 측정값이 무효가 되고 물량 오류로 이어진다.
❌ 실수 4 — 현장과 사무실이 서로 다른 파일을 본다
현장소장은 태블릿 로컬 파일을, 사무실 적산 담당은 별도로 다운로드한 파일을 본다. 클라우드 동기화 없이 이 구조가 유지되면 측정값과 주석이 분기되고, 어느 쪽이 맞는지 소명할 방법이 없어진다.
버전 관리와 함께해야 마크업이 살아있다
마크업 단독으로는 충분하지 않다. 현장에서 도면이 Rev.A → Rev.B → Rev.C로 개정될 때, 이전 버전에 남긴 측정값이 새 버전에서도 유효한지 확인하는 작업이 반드시 병행돼야 한다.
버전 이어받기 체크리스트
- 도면 버전(Rev.)과 발행일이 파일명 또는 메타데이터에 명기돼 있는가
- 신·구 버전을 오버레이 비교해 변경 부위를 확인했는가
- 구 버전 마크업 중 새 버전에서 무효화된 측정·주석을 삭제하거나 메모했는가
- 물량 집계가 신 버전 마크업 기준으로 갱신됐는가
- 개정 도면이 협력업체·감리에게 공지됐는가
GS건설이 57개 현장에 의무 도입한 PlanGrid(현 Autodesk Build)의 핵심 가치도 “버전 교체 시 마크업 승계와 도면 공유의 실시간화”였다. 이 기능이 없으면 버전이 올라갈 때마다 마크업을 처음부터 다시 해야 한다.
타이거빔으로 이렇게 — 마크업·측정·버전관리를 한 화면에
위에서 설명한 절차를 현장에서 실현하려면 마크업·버전관리·공유가 하나의 환경에서 작동해야 한다. 타이거빔은 이 세 가지를 통합한다.
PDF 도면 위에서 선형·면적·개수 측정 후 공종별 집계까지 완결된다. 캘리브레이션 기능으로 스캔·변환 도면의 축척을 보정하고, 마크업 레이어를 공종별로 분리해 관리한다.
도면 개정(Rev.) 업로드 시 이전 버전 마크업을 이어받고, 구 버전·신 버전 오버레이 비교로 변경 부위를 즉시 확인할 수 있다. 현장과 사무실이 동일한 최신 도면을 실시간으로 공유한다.
협력업체·발주처에 링크 하나로 마크업이 담긴 도면을 공유한다. 상대방은 별도 계정 가입 없이 뷰어에서 확인할 수 있어 사용 문턱이 없다.
마무리
PDF 도면 마크업은 “그냥 표시해두는” 행위가 아니다. 축척 캘리브레이션, 공종별 레이어 분류, 버전 이어받기, 단일 소스 공유까지 갖춰질 때 비로소 물량·시공·협업을 뒷받침하는 살아있는 데이터가 된다. 볼펜으로 쓴 메모는 사진으로 찍어 보내는 순간 이력을 잃는다. 마크업 환경을 디지털로 전환하는 것이 현장 정보 관리의 실질적 출발선이다.
