설비·전기 검측 체크리스트 — MEP 공종 합격 판정 기준과 실무 양식

기계·전기(MEP) 검측은 “외관 합격”으로 끝나지 않는다. 배관은 수압·기압시험으로, 덕트는 누기·풍량(TAB)으로, 전로는 한국전기설비규정(KEC) 절연저항·접지로 수치 합격 여부가 판정되고, 그 결과지가 사용 전 검사·준공도서의 근거가 된다. (검측의 공통 절차·공종별 개관은 건설현장 검측 업무 완전 가이드에서 다루고, 이 글은 그 가운데 MEP 공종을 깊게 본다.) 이 글은 ① 기계·전기 공종별 핵심 검측 항목과 합격 기준 ② 시공사 1차 → 감리 확인 → 부적합 시 재검측으로 이어지는 절차와 표준양식 구성 ③ 현장에서 반복되는 실수와 피하는 법을 정리한다. 마감 임박해서 시험성적서가 비는 일이 없도록, “어느 단계에서 무엇을 측정해 어떤 양식에 남길지”를 사전에 못 박는 게 목표다.

MEP 검측, 왜 골조와 다른 잣대가 필요한가

골조 검측은 “치수·간격·피복”이 합격 기준이지만 MEP는 “성능 수치”가 합격 기준이다. 배근 검측은 매몰 직전 1회면 끝나지만, MEP는 ① 자재 반입 검사 → ② 매립·은폐 전 1차 검측 → ③ 시스템 시험(수압·기압·누기·풍량·절연) → ④ 사용 전 검사로 단계가 길고, 각 단계마다 합격 수치와 시험 시간이 다르다. 그리고 매립 후 부적합이 발견되면 천장·벽체를 뜯어야 하기 때문에, 검측의 1회 합격률이 곧 공기와 직결된다.

또 하나, 제도가 다르다. 기계설비는 기계설비법에 따라 연면적 1만㎡ 이상 건축물·아파트·연립주택 등에서 착공 전 확인 + 사용 전 검사가 의무화돼 있고, 전기설비는 한국전기안전공사의 사용 전 검사를 통과해야 통전할 수 있다. 검측 체크리스트는 그 사용 전 검사를 통과시키기 위한 “내부 리허설”이라 봐야 한다.

기계공종 검측 — 배관·덕트·TAB

기계공종은 “유체가 지나가는 길”을 다룬다. 합격 기준은 누설 없음 + 설계 유량 도달, 두 가지로 압축된다.

1) 배관 수압·기압시험

배관은 보온·은폐 전에 시험을 끝내는 게 철칙이다. KCS 31 20 15 배관설비공사 표준시방서와 KOSHA 배관 제작·설치 기술지침을 보면 시험 매체는 원칙적으로 청수(상수)·잡용수를 쓰고, 동절기에는 부동액 또는 기압시험으로 대체한다. 압력과 유지시간은 사용압력의 1.5배 또는 시방서가 정한 값을 정해진 시간 동안 강하 없이 유지해야 한다(스프링클러는 별도의 NFTC 기준이 적용된다).

공종	시험 종류	기본 원칙	체크포인트
급수·급탕 배관	수압시험	사용압력의 1.5배, 시방 유지시간	압력게이지 보정증, 배수밸브 차단
냉·온수 배관	수압시험	동절기 기압시험 대체 가능	보온 전 시험, 신축이음 위치
배수·통기	만수·기압·연기·통수·유하	기압 250Pa로 트랩·연결부 누설 확인	봉수 깊이, 통기 분기 위치
가스 배관	기압시험	도시가스 안전관리 기준에 따른 압력·시간	검지액 도포, 환기 확보

2) 덕트 누기·풍량시험(TAB)

덕트는 SMACNA/DW143 기반 압력등급(A·B·C·D)에 맞춰 누기 허용량이 정해진다. 시공 단계 점검 포인트는 ① 행거 간격·내진 브레이싱 ② 플랜지·테이프·시일런트 시공 상태 ③ 캔버스 이음·VAV/CAV 댐퍼 위치다. 시스템이 완성되면 공기조화설비 TAB 단계로 넘어가 송풍기 정압·풍량·취출구·환기구 풍량·실내 정압을 측정·조정하고, 설계 대비 ±10% 이내(시방 별도 기준 시 그 값)로 균형을 맞춘다. TAB 보고서는 사용 전 검사 시 필수 첨부 자료다.

3) 보온·드레인·동결방지

매립 전 검측에서 가장 자주 누락되는 항목이 ① 결로 우려 배관의 보온 두께·이음 ② 응축수 드레인 구배(통상 1/100 이상, 시방 우선) ③ 외기 노출부 동파방지 트레이싱이다. 사용 후 누수·결로 클레임의 절반 이상이 이 단계에서 결정난다.

전기공종 검측 — 절연·접지·결선·계측

전기공종 검측의 핵심은 “통전 전에 사람과 설비를 보호할 회로가 만들어졌는가”를 확인하는 것이다. 한국전기안전공사 사용 전 검사 항목은 외관·접지저항·절연저항·보호장치·절연내력·계측장치 등으로 구성된다.

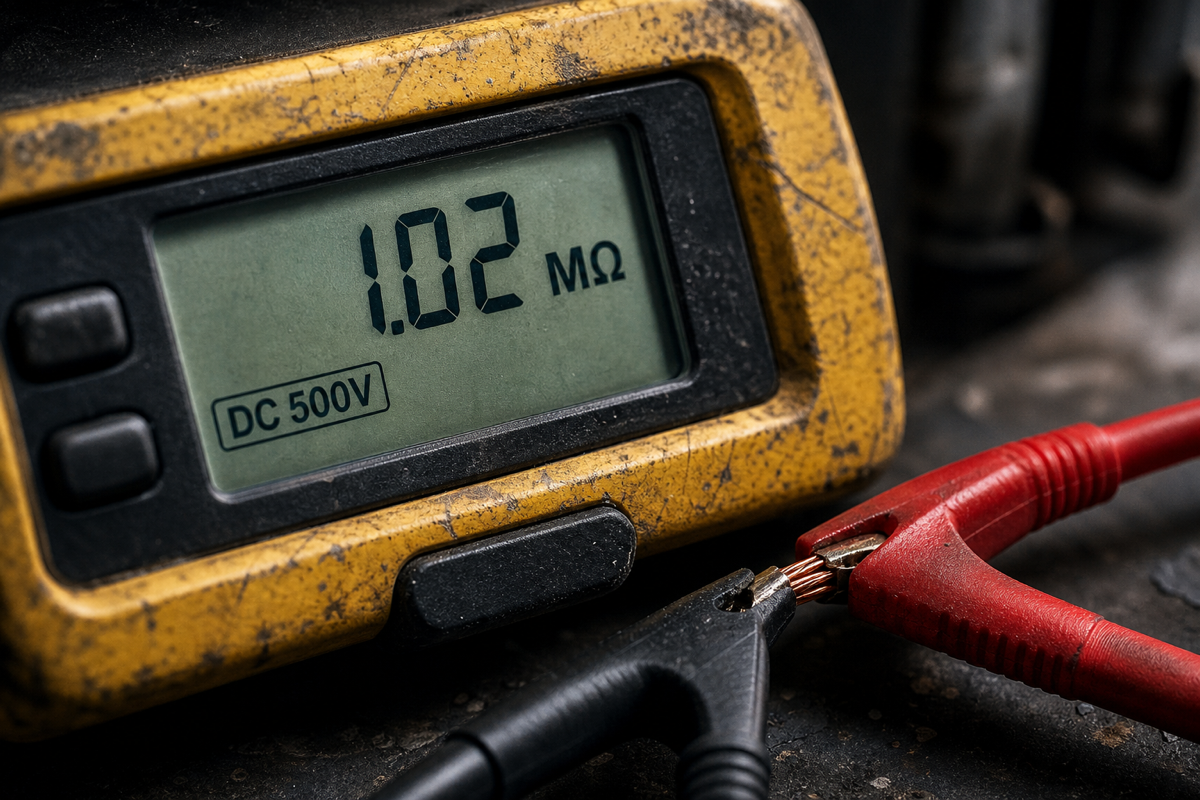

1) 절연저항 — KEC 제52조 기준

한국전기설비규정(KEC)은 저압 전로의 절연성능을 회로 전압급에 따라 다음과 같이 정한다. 측정은 차단기·과전류차단기로 구분되는 전로별로 시행한다.

전로 구분	DC 시험전압	절연저항(최저)
SELV·PELV	250V	0.5 MΩ
FELV / 500V 이하	500V	1.0 MΩ
500V 초과	1,000V	1.0 MΩ

2) 접지 — 종별접지에서 등전위·접촉전압 기준으로

과거 1·2·3종 접지로 분류되던 방식은 KEC에서 인체의 허용 접촉전압을 기준으로 한 계통접지·보호접지·피뢰접지 체계로 전환됐다. 시설 방식은 단독·공통·통합접지로 구분된다. 검측 시에는 ① 접지극 종류·매설 깊이 ② 접지선 굵기·색별 ③ 등전위본딩 단자함 시공 ④ 접지저항계 측정값과 설계 한계치 비교를 본다. “100Ω 이하면 무조건 합격” 같은 옛 기준을 그대로 가져다 쓰지 말고, 적용 KEC 조항과 시방서가 정한 한계치를 확인하는 것이 안전하다.

3) 결선·식별·보호협조

분전반·MCC·동력반은 ① 단자대 토크 ② 전선 색별(L1·L2·L3·N·PE) ③ 모선·간선 굵기와 차단기 정격의 보호협조 ④ 누전차단기(ELB) 정격감도전류·동작시간 ⑤ 회로 명판·도면 일치 여부를 본다. 사용 전 검사에서 가장 빈번한 지적이 “단선도와 실제 결선 불일치”다.

4) 조명·콘센트·약전

조도(룩스) 측정, 비상조명 점등시간·예비전원 용량, 콘센트 극성·접지, CCTV·통신·소방감지기 회로 분리 시공, 케이블 트레이 이격거리(전력·통신) — 매립 전·천장 마감 전에 도면대로 시공됐는지를 라벨·태그 단위로 확인한다.

검측 절차와 양식 — 합격을 부르는 한 장

건설교통부 검측감리업무요령과 감리업무수행지침서가 표준양식의 골격이다. 합리적인 체크리스트는 다음 항목을 빠뜨리지 않는다.

• 공종·세부공종·위치(층·존·구획)
• 적용 시방·도면 번호·KCS/KDS 코드(확인된 것만)
• 검사 항목과 합격 기준(수치·시간)
• 측정값·시험성적서 번호
• 합격/부적합 판정, 부적합 시 보완 지시
• 시공사 검측원·감리원 서명·날짜

절차는 ① 시공사 1차 자체검측(체크리스트 작성·서명) → ② 감리 검측 요청(통상 24시간 전) → ③ 감리원 현장 확인 → ④ 합격 시 후속공종 착수, 부적합 시 보완 후 재검측이다. 핵심은 “1차 검측에서 시공사가 측정값까지 다 적어 올려야” 감리가 빠르게 판정할 수 있다는 점이다. 빈칸을 두고 감리에게 채워달라고 하는 순간 일정이 밀린다.

현장에서 흔한 실수와 해결

• 수압시험을 보온 후에 한다 → 누설 시 보온 다시 뜯기. 시험 합격 후 보온이 원칙.
• TAB을 준공 직전에 시작한다 → 풍량 부족·소음 문제를 잡을 시간이 없다. 천장 마감 전 1차 TAB, 마감 후 2차로 분리.
• 절연저항을 차단기 투입 상태로 측정 → 부하 영향으로 낮게 나옴. 전로 구분·부하 분리 후 측정.
• 접지저항만 측정하고 등전위본딩은 누락 → 사용 전 검사에서 지적. 단자함·금속체 본딩 사진까지 남긴다.
• 체크리스트는 종이로만 보관 → 누락·분실. 측정값·사진·시험성적서를 도면 위치와 함께 디지털로 묶어야 추적 가능.
• 부적합 통보 후 보완 사진만 받고 재검측 생략 → 준공 시 시험성적서 누락 발견. 재검측은 반드시 같은 양식으로 재발행.

타이거빔으로 이렇게

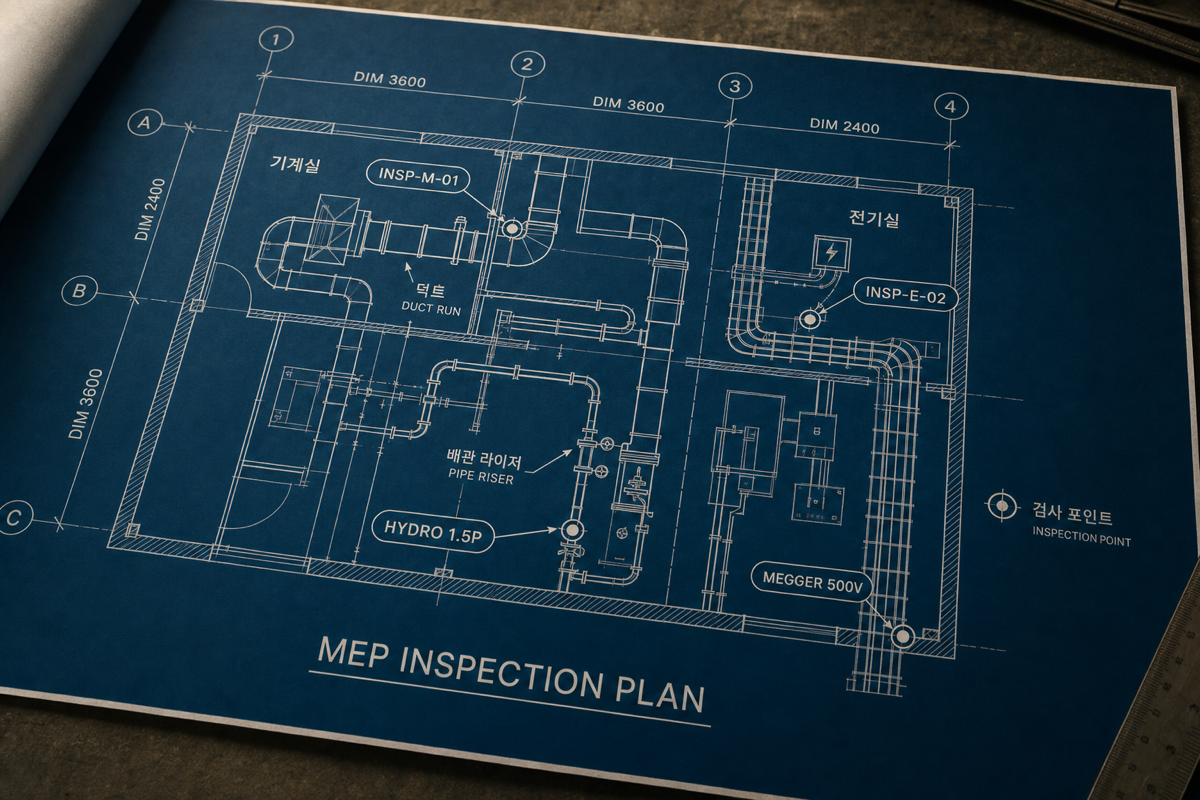

타이거빔은 MEP 검측을 도면 위 핀(펀치리스트)으로 관리하도록 만들어졌다. ① 도면 세트·버전에 기계·전기 평면을 올리고 ② 검측·펀치리스트에서 위치 핀에 항목·합격 기준·측정값·사진·시험성적서 PDF를 묶고 ③ 부적합은 담당자 지정·재검측 상태로 워크플로우를 돌린다. ④ 작업일보·현장양식으로 1차 검측 양식을 표준화해 빈칸 없이 올라오게 만들고 ⑤ 무계정 외부 공유 링크로 감리·발주처에 검측 결과지를 바로 공유한다. 준공 시점에는 도면 위 핀이 곧 시험성적서 인덱스가 된다.

실무 요약

• 기계 합격 기준은 누설 없음 + 설계 유량, 전기 합격 기준은 절연·접지·보호협조 — 수치와 시간으로 판정한다.
• 절연저항은 KEC 제52조(SELV/PELV 0.5MΩ, FELV·500V 이하 1.0MΩ, 500V 초과 1.0MΩ)를 기준으로 회로별로 측정한다.
• 접지는 옛 종별저항이 아니라 현행 KEC 등전위·접촉전압 기준과 시방서 한계치로 본다.
• 배관은 보온 전, 덕트는 천장 마감 전에 시험을 끝내고 TAB은 2차로 분리한다.
• 체크리스트는 측정값·시험성적서 번호·사진·서명을 한 장에 묶어 디지털로 추적한다.
• 마감 임박해서 부적합이 나오면 공기를 잃는다. 1차 검측 합격률을 KPI로 관리하는 게 가장 싸게 먹힌다.
