건설 AI 도면검토는 어디까지 왔나 (2026 법규검토·물량산출·P&ID 자동화)
AI가 도면을 읽기 시작했다
설계 협력사 도면이 도착하면 현장소장 책상 위에는 A1 용지가 수십 장 쌓인다. 치수 누락, 법규 위반, 공종 간 간섭(클래시)—이런 항목을 사람이 한 장씩 눈으로 확인해 왔다. 그런데 2025~2026년 들어 “AI가 도면을 읽는다”는 기사가 쏟아지기 시작했다. 홍보 문구인지, 현장에서 실제로 쓸 수 있는 기술인지 헷갈리는 실무자가 판단할 수 있도록 검증된 국내 사례만 골라 정리한다.
국내에서 이미 실용화된 세 가지 영역
AI가 건설 도면을 다루는 영역은 크게 세 갈래다. 기술 성숙도는 영역마다 다르다.

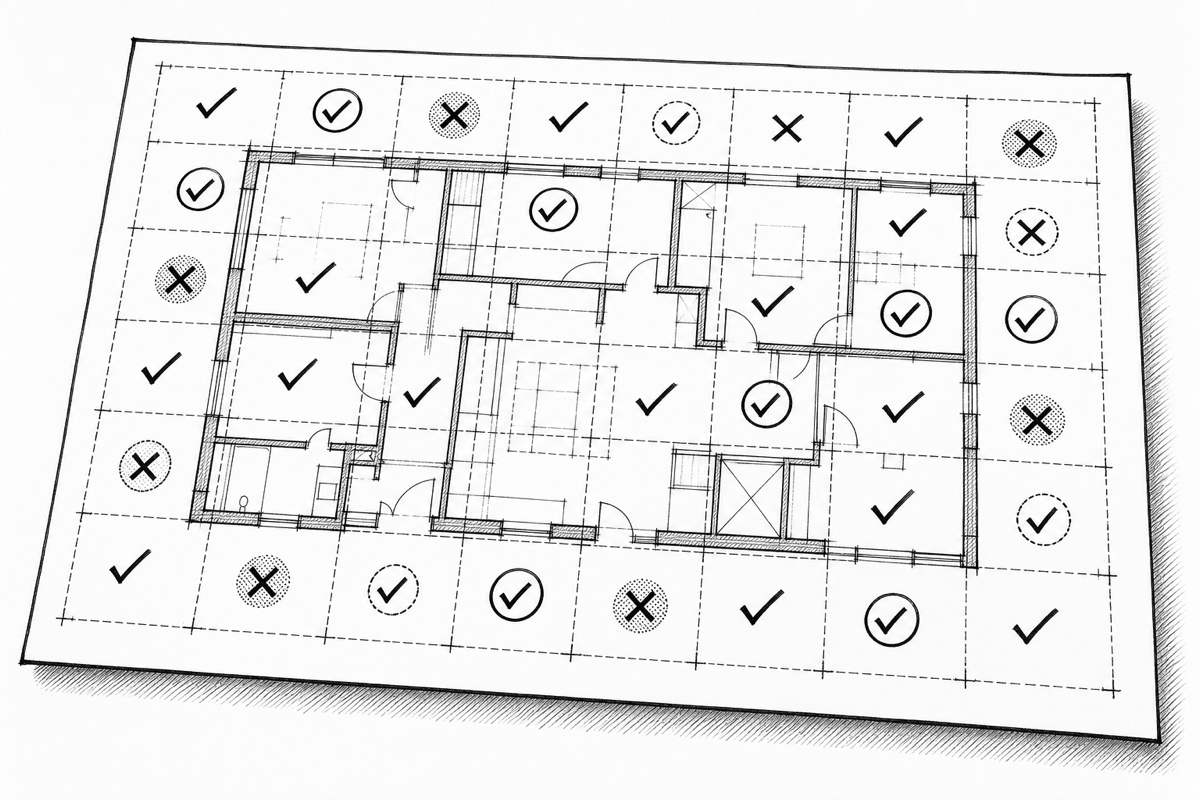

1. 건축 법규 자동 검토
설계 단계에서는 건축법·시행령·지자체 조례 수백 개가 얽혀 있어 법규 검토가 설계사무소 PM에게 큰 부담이다. 희림종합건축사사무소는 2026년 4월 메가존클라우드와 함께 AWS Amazon Bedrock AgentCore 기반 ‘AI 건축 법규 검토 시스템’을 개발했다고 밝혔다. 이 시스템은 설계안의 대지 조건·건물 용도·규모를 자동 분석하고, 관련 법규를 찾아 적합성을 판단한 뒤 검토 보고서까지 작성한다. 희림 측은 “기존에 수일 걸리던 법규 검토를 수십 분으로 단축했다”고 설명했다. (기계설비신문)
2. 물량 산출(적산) 자동화
AI 스타트업 포비콘은 ‘Vision AI 기반 도면 자동분석 기술(오토 적산)‘을 개발해 2025 호반혁신기술공모전 대상을 수상했다. CAD 원본 데이터와 AI를 결합한 자체 라이브러리로 구현했으며, 주요 성과는 다음과 같다.
- 정확도: 초기 85% → 4개월 만에 99%로 향상 (포스코이앤씨 협업 검증)
- 속도: 기존 3주 소요 작업 → 하루 완료
- 세부 처리: 10시간 걸리던 작업 → 20분 이내
- 정밀도: 밀리미터 단위 데이터 처리
같은 해 10월 BS그룹 AI 데모데이 2025에서도 최우수상을 받았다.
3. 공정 도면(P&ID) 자동 인식
플랜트 분야에서는 현대엔지니어링이 AI 딥러닝·컴퓨터 비전 기반 ‘P&ID(공정 배관 계장도) 자동 인식 시스템’을 자체 개발했다. 도면 한 장당 1~2분 안에 배관·계장 목록과 CAD 산출물을 자동 생성하며, 인도네시아 석유화학단지·사우디 자푸라 가스처리시설 프로젝트 도면으로 검증을 거쳤다. 현대엔지니어링은 인력 투입·외주비 등 기존 비용을 50% 이상 절감할 것으로 기대한다. (현대자동차그룹 뉴스)
정부가 깔아주는 인프라: 국토부 디지털 건설기준
개별 기업의 AI 개발보다 더 근본적인 변화가 공공 영역에서 진행 중이다. 국토교통부는 2022~2026년 ‘건설기준 디지털화 사업’으로 국가건설기준 3,432개 코드를 AI가 이해할 수 있는 구조화 데이터로 바꾸고 있다. (뉴스1)
이 디지털 건설기준이 완성되면:
- BIM 모델에서 특정 부재를 클릭하면 해당 설계기준·시방서 자동 호출
- 시스템이 기준 충족 여부 자동 검토
- 교량·건축·도로·철도·터널 등 주요 시설물 전 분야 적용
2026년 구축 완료 후 API 형태로 무상 배포 예정이다. 민간 건설 소프트웨어가 이 API를 연동하면 “법규 위반 의심” 알림을 자동으로 받을 수 있다.
“AI가 인식할 수 있는 건설기준”이란, 지금까지 사람이 규정집을 직접 뒤져야 했던 단계를 기계가 처리한다는 뜻이다. 이는 단순 자동화를 넘어 설계-심의-감리 전 단계의 워크플로를 바꾸는 기반이 된다.
흔한 실수와 해결법
AI 도면검토를 도입한 현장에서 되풀이되는 실수와 대응책을 정리한다.
| 실수 | 원인 | 해결책 |
|---|---|---|
| AI 결과 무조건 신뢰 | ”99% 정확도” 맹신 | 핵심 부위 샘플 크로스체크 절차 병행 |
| 최신 법령 미반영 | AI 학습 데이터 업데이트 지연 | 법규 개정 이력 별도 관리·수동 확인 |
| 비표준 도면 입력으로 정확도 저하 | CAD 레이어 규칙 미통일 | 도면 작성 표준(레이어·기호) 사내 통일 |
| 검토 버전 혼선 | 수정 도면이 여러 벌 유통 | 도면 버전 체계 선행 구축 |
특히 적산 AI의 정확도는 CAD 원본 파일 품질에 크게 좌우된다. 도면이 표준화되지 않았거나 손 수정이 많을수록 정확도가 떨어진다. AI 결과는 최종 판단을 위한 ‘입력값’으로 쓰고, 핵심 부위는 사람이 검증하는 사람-AI 협업 워크플로가 현시점에는 가장 현실적이다.
타이거빔으로 이렇게
AI가 도면 이슈를 찾아도 현장 워크플로에 연결하지 못하면 엑셀 파일로 다시 옮겨 적는 악순환이 반복된다. AI 도면검토의 실제 병목은 ‘결과 도출’이 아니라 **‘결과 관리’**다.
타이거빔의 AI 검토 보조는 도면을 훑어 모순·누락·이상치를 찾아내고, 그 결과를 검토 패널에 목록으로 쌓는다. 지목된 구역은 버튼 한 번이면 핀 좌표와 판단 근거가 함께 검측 항목이나 RFI(정보요청)로 등록된다. 등록된 항목에 담당자를 지정하면 그때 담당자에게 알림이 간다.
도면 버전 관리 기능을 쓰면 AI 검토를 받은 버전과 수정한 버전을 나란히 놓고 어떤 이슈가 해결됐는지 추적할 수 있다. 외부 설계사와 협의할 때는 무계정 공유 링크로 해당 도면 시트(게시된 마크업 포함)나 RFI를 항목별로 전달해 이메일에 거듭 첨부하는 일을 없앤다.
지금 당장 시작할 수 있는 것
2026년 현재 건설 AI 도면검토는 일부 영역에서 이미 실용화됐다. 건축 법규 검토(희림), 물량 산출 적산(포비콘), 공정 도면 인식(현대엔지니어링) 모두 국내 기업이 검증한 사례가 있다. 국토부 디지털 건설기준 API가 2026년 배포되면 민간 툴 연동이 본격화될 것이다.
현장 실무자가 지금 준비할 것:
- 도면 표준화 선행 — AI 입력 품질이 출력 품질을 결정한다
- 버전 관리 체계 구축 — AI가 어느 버전의 도면을 검토했는지 추적할 수 있어야 한다
- 사람-AI 협업 워크플로 설계 — AI가 1차 스크리닝, 사람이 최종 판단
- 국토부 디지털 건설기준 API 배포 일정 모니터링 — 2026년 무상 배포 예정
AI는 도면을 읽기 시작했다. 그 결과를 현장에서 쓸 수 있게 만드는 일은 여전히 사람의 몫이다.
