평면도에서 상세도까지 — 절단선·인출부호로 도면 따라가는 법

도면 앞에서 30초 안에 상세 찾기 — 핵심 답

평면도에서 상세를 찾아가는 길은 세 단계로 굳어져 있다. 평면(1/100~1/200) → 단면·전개(1/50) → 부분상세(1/20·1/10·1/5). 이 세 층 사이를 잇는 이정표가 두 개다. 하나는 절단선(section mark) — “여기를 자르고, 이쪽에서 봐라”를 알려준다. 다른 하나는 인출부호/상세부호(detail callout) — 관례상 원 안 위 숫자는 “그 도면 안의 상세번호”, 아래 숫자는 “몇 번 시트에 있는지”를 뜻한다. 상세부호 표기는 건축도면 공동 표준화지침 같은 실무 가이드를 따르지만 설계사무소마다 편차가 크다. 세트 표지의 도면목록과 범례를 먼저 확인하는 것이 첫 수순이다.

도면 세트의 위계 — 왜 상세는 항상 “다른 장”에 있나

건축 실시도서 한 세트는 축척이 다른 여러 도면이 위·아래로 쌓인 구조다. 좁은 축척에서는 골재 하나까지 못 그리니 “여기는 확대해서 보라”고 이정표를 남긴다. 관례적인 시트 그룹 예시(사무소별로 다름):

그룹	대표 도면	축척	무엇을 봐야 하나
A0/A1	표지, 도면목록, 개요, 대지	–	세트 전체 지도. 반드시 여기서 시작
A100대	배치도, 지적/현황	1/300~1/1000	진입, 레벨(G.L·F.L), 인접 관계
A200대	평면도	1/100~1/200	실 배치, 창호기호, 절단선 위치
A300대	입면도	1/100~1/200	외장 마감, 개구부 위치
A400대	단면도	1/100	층고, 반자고, 절단선 위치
A500대	부분단면상세, 벽체상세	1/20~1/30	마감층 구성, 방수·단열 상세
A600대	부분평면상세, 화장실·주방 전개	1/20~1/50	위생기구, 타일 나누기
A700대	창호도·문틀상세, 계단상세	1/5~1/20	프로파일, 접합부

번호 체계는 회사마다 다르지만 **“축척이 커질수록(더 확대될수록) 뒤쪽 시트로 간다”**는 흐름은 공통이다. 세트를 처음 받으면 도면목록으로 매핑을 만들고, 각 그룹 첫 장의 범례(Legend)와 상세부호 표기 예를 먼저 읽는 습관이 시간을 아낀다. 부분상세도는 관례적으로 1/5·1/10·1/20·1/30 축척이 쓰이며, 이 축척 그룹 안에서만 실제 시공에 필요한 마감층·앵커 간격·모르타르 두께가 보인다.

절단선(Section Mark) — 위치·방향·범위 세 가지만 읽는다

절단선의 국제 원칙은 KS A ISO 128-50 (제도 — 절단 및 단면도 도시 기본 규정)에 정리돼 있다. 실무에서 확인할 건 세 가지다.

• 어디를 잘랐나(위치): 평면도 위에 굵은 파단선 또는 일점쇄선. 절단선이 방을 관통하는 궤적이 곧 단면도의 x축이 된다.
• 어디에서 보나(시선 방향): 절단선 양 끝의 화살표가 시선 방향. 오른쪽을 향하면 단면도는 “왼쪽에서 오른쪽으로 본 뷰”다. 방향을 반대로 읽으면 좌·우 벽 마감·창호 위치가 통째로 뒤집힌다.
• 어느 도면인가(라벨): 화살표 옆이나 원 안의 라벨(A-A′, 1/A401 등). 이 라벨이 곧 단면도 제목과 일대일로 매칭돼야 한다.

절단선이 방을 대각으로 관통하거나 계단실을 감싸 도는 “꺾인 절단선(offset section)“이 있다. 이때 단면도는 실제로는 한 평면이 아니라 여러 평면을 이어붙인 합성이다. 꺾이는 지점의 시선 이동을 놓치면 벽이 갑자기 사라진 것처럼 보인다.

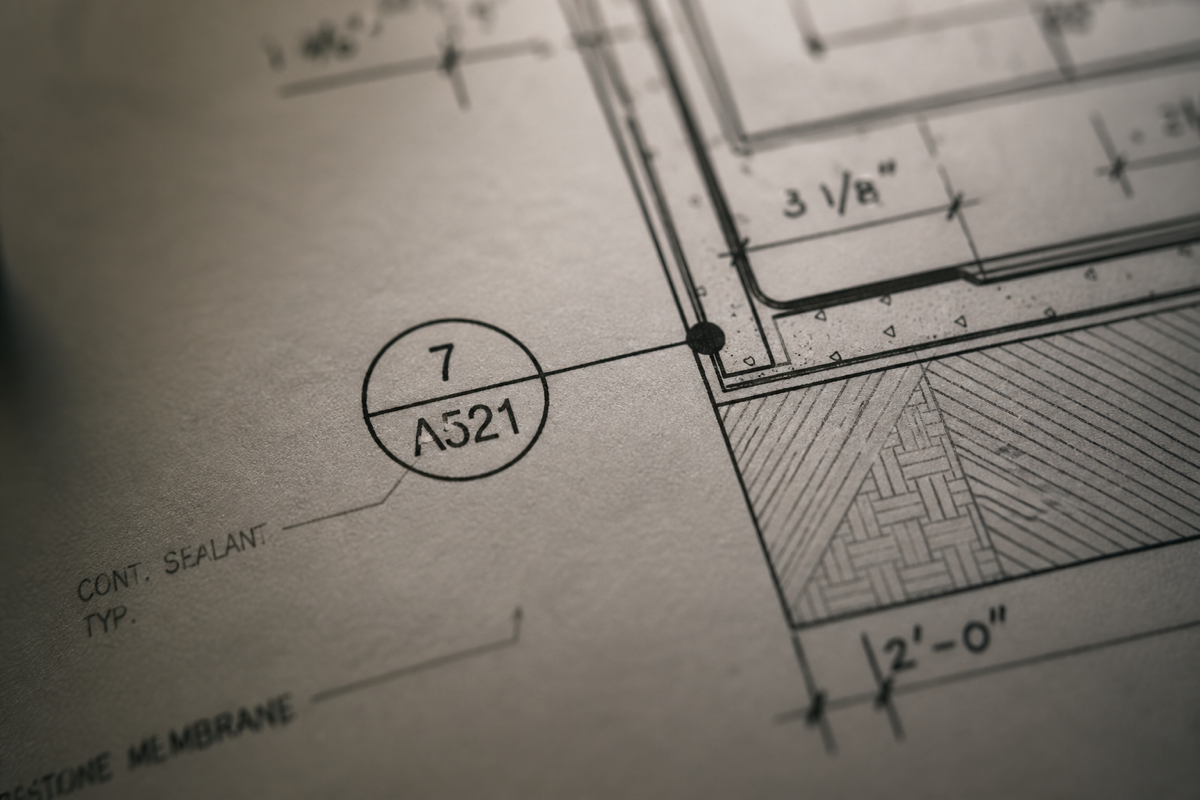

인출부호(상세부호) — 원 안 두 숫자와 지시선 읽기

상세부호는 대개 위아래로 나뉜 원 + 지시선(leader) + 화살표/점의 조합이다. 관례상 표기는 이렇다.

• 원 위 숫자 = 그 시트 안에서의 상세 번호(예: “3”)
• 원 아래 숫자 = 상세가 그려진 도면번호(예: “A501”)
• 지시선 끝의 굵은 점 = 면(면적)을 가리킬 때
• 지시선 끝의 화살표 = 선(부재의 끝단·에지)을 가리킬 때
• 파단원(bubble)으로 감싼 영역 = “이 원 안 부분을 확대해서 A501-3에 그렸다”

두 숫자를 반대로 읽는 실수가 흔하다. 원 안이 “A501 / 3”인지 “3 / A501”인지는 표지 옆 범례에서 반드시 확인한다. 설계사무소마다 위·아래를 뒤집는 경우가 있고, 해외 자본 프로젝트는 미국식(위=detail, 아래=sheet)을 쓰기도 한다. “인접한 절단선/상세부호를 두어 개 골라 도면목록과 대조”하면 규칙이 5초 안에 잡힌다.

지시선의 끝 처리도 정보다. 벽체 마감 상세를 가리키는데 화살표(선 지시)로 되어 있다면 “벽면 전체”가 아니라 “그 에지 라인 한 줄”을 확대한 상세라는 뜻이다. 벽 전체를 확대한 상세가 필요하면 별도 부호를 찾아야 한다.

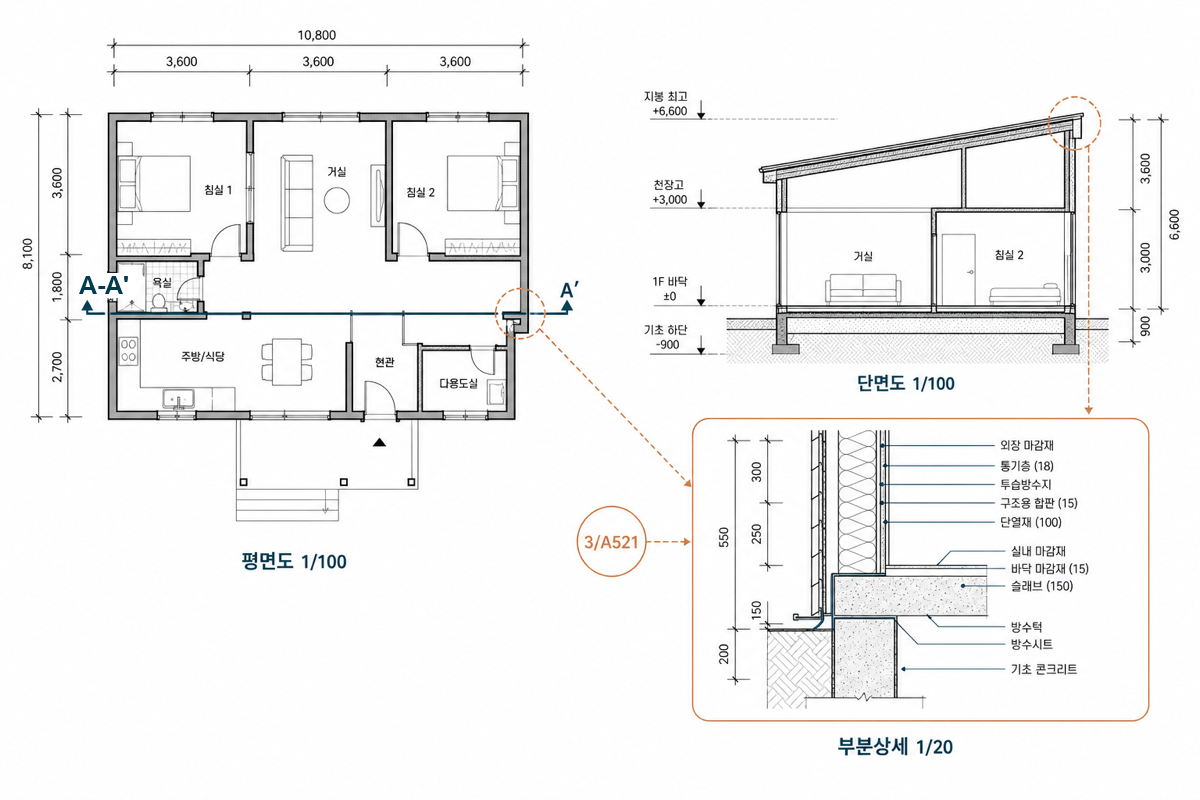

평면 → 단면 → 부분상세로 내려가는 추적 동선

실제 도면 앞에 앉았을 때의 순서를 굳혀 두면 검토 속도가 배가 된다.

1. 도면목록에서 대상 실·부위 위치 확인. 예: “3F 세대 화장실 벽 방수 상세”라면 A20X번대 3층 평면부터.
2. 평면에서 절단선·상세부호 스캔. 화장실 벽에 걸린 절단선 라벨(예: 4/A403)과 상세부호(예: 7/A521)를 메모.
3. 단면(A403-4) 열기. 층고, 슬래브 두께, 방수턱 높이 등 “수직 치수”를 확보. 여기서 다시 부분상세로의 부호(예: 3/A521)가 나오는 경우가 대부분.
4. 부분상세(A521-7) 열기. 마감층 순서(방수 → 보호몰탈 → 타일접착 → 타일), 실제 두께, 코너 처리, 시공 이음 위치까지 확인.
5. 시방서 해당 절과 대조. 도면의 층 구성이 공사시방서 → 설계도면 순위로 해석되므로, 상세 두께와 재료 사양은 시방서 값이 우선한다.

이 5단계를 한 번이라도 짧게 밟아 두면, 이후 같은 부위 RFI가 왔을 때 근거 도면번호를 즉시 찍어줄 수 있다.

참조된 상세가 세트에 없거나 평면과 안 맞을 때

현장에서 가장 자주 나오는 세 가지 상황과 처리 원칙.

• 원 안 도면번호로 갔는데 그 시트에 해당 번호 상세가 없다 → 도면목록에서 시트가 누락됐는지 먼저 확인. 도면목록에 있으면 미납 도면, 없으면 표기 오류. 어느 쪽이든 RFI(정보요청서) 대상. 임의 해석 금지.
• 평면 치수와 부분상세 치수가 안 맞는다 → 계약으로 우선순위를 별도로 정하지 않았다면, 국토부 설계도서 작성기준상 우선순위는 ①공사시방서 → ②설계도면 → ③전문시방서 → ④표준시방서 → ⑤산출내역서 → ⑥승인된 시공상세도면 → ⑦관계법령 유권해석 → ⑧감리자 지시. 다만 “도면 간” 불일치의 최종 판단은 설계자·감리 회신을 받아야 한다.
• 상세는 있는데 실제 부위 조건(치수·인접 부재)이 달라 그대로 못 쓴다 → 승인된 시공상세도(shop drawing)를 새로 작성해 감리 승인. 이때 원 상세의 도면번호를 함께 인용해 “무엇을 어떻게 변형했는지” 근거를 남긴다.

핵심은 “상세를 못 찾는 질문”이 침묵으로 사라지지 않도록 문서화하는 것이다. 못 찾은 상세 하나는 나중에 재시공 한 개다.

현장에서 흔한 실수와 해결

• 절단선 방향을 반대로 읽어 좌·우 반전 → 단면도 제목의 라벨(A-A′)과 평면 화살표를 손가락으로 짚어 방향 일치를 확인. 3D 매스로 머리 속에 재구성.
• 상세부호 원 안 상·하 숫자 뒤집어 읽음 → 도면 첫 장의 범례를 항상 먼저. 확신 없으면 근처 부호 하나를 실제 도면번호로 찾아가 규칙을 검증.
• 꺾인 절단선을 곧은 절단선으로 착각 → 절단선 궤적을 실제로 눈으로 따라간다. 계단·화장실·엘리베이터 코어 근처는 대부분 꺾인다.
• 범례에 없는 커스텀 부호를 표준으로 오독 → 사무소마다 자체 심볼이 있다. 표지·범례에 없으면 설계자에게 확인.
• 평면 축척(1/200)에서 방수턱 위치를 짐작으로 재단 → 축척이 커야 보이는 정보를 억지로 뽑지 않는다. 반드시 상세로 내려가서 확인.

타이거빔으로 이렇게

상세가 안 맞는 지점, 부호가 가리키는 도면이 세트에 없는 지점, 절단선 방향이 애매한 지점 — 모두 RFI로 만들 자리다. 타이거빔은 도면 위에 정확히 그 좌표를 마크업으로 찍고, 그 마크업을 그대로 정보요청(RFI)으로 승격해 설계·감리에게 회신 기한과 함께 보낼 수 있다. 도면 버전이 바뀌면 버전비교로 상세부호가 이동·삭제됐는지를 한눈에 확인할 수 있고, 승인된 시공상세도(shop drawing)는 제출물(Submittal) 워크플로로 감리 승인 이력을 남긴다. 외부 협력사와는 무계정 공유 링크로 해당 상세 페이지만 뽑아 보낼 수 있다.

실무 요약

• 도면 세트는 축척 위계로 쌓여 있다. 평면(1/100) → 단면(1/100) → 부분상세(1/20~1/5)로 내려가며 정보 밀도가 커진다.
• 절단선은 위치·방향·라벨 세 가지만 정확히 읽는다. 방향을 뒤집으면 도면 전체가 뒤집힌다.
• 상세부호 원 안 두 숫자는 사무소마다 배치가 다르다. 표지 범례로 규칙을 먼저 잡는다.
• 참조된 상세가 없거나 평면과 안 맞으면 임의 해석 금지, RFI로 문서화. 도면 간 불일치의 해석 순위는 계약이 우선이며, 계약이 정하지 않았다면 국토부 고시 순서를 참고.
• 상세를 찾아가는 습관이 곧 RFI 품질이고, RFI 품질이 곧 재시공 예방이다.
