공종별 도면이 서로 안 맞을 때 — 2D 도면 대조 실무 순서와 상습 충돌 5곳
도면 대조는 결국 “같은 위치를 서로 다른 시트에서 겹쳐본다”이다
BIM 모델이 없어도 도면 간섭의 80%는 잡을 수 있다. 원리는 단순하다 — 건축 평면의 그리드 X-Y 어느 좌표를, 구조 슬래브 평면·설비 배관도·전기 트레이도에서 동일 축척으로 겹쳐서 손가락으로 짚어본다. 이걸 잡아야 할 순서만 지키면 된다. ① 슬래브 개구부·슬리브 → ② 보 관통 → ③ 천장 속 덕트·배관·트레이 → ④ 매입 배관과 배근 → ⑤ 층고·마감 여유. 이 다섯 지점만 두 번씩 짚어도 시공 중 뜯어내는 재작업의 절반이 사라진다.
국토교통부 건축물의 설계도서 작성기준은 건축·기계설비·전기·통신 등 각 공종 도면을 동일한 축척으로 표현하여 공종 간 Overlapping에 의한 대조가 가능하도록 요구한다. 즉 도면 대조는 관행이 아니라 설계도서에 이미 전제된 검토 절차다. 문제는 도면이 실제로는 잘 안 맞는다는 점이고, 그걸 시공 전에 찾아내는 게 현장의 몫이다.
왜 도면은 안 맞는가 — 설계 프로세스의 구조적 한계
설계는 공종별로 순차·병렬로 돌아간다. 건축이 평면을 확정하기 전에 설비가 조닝을 잡고, 구조는 건축의 개구부 요청을 반영하기 전에 배근을 그린다. CAD 레이어를 서로 교환해도 각자 마지막 순간에 수정한 것은 상대 도면에 반영이 안 된다. 특히 다음 세 경우가 흔하다.
- 개정 시차 — 건축 A-101이 Rev.3인데 설비 M-201이 여전히 Rev.2 좌표를 참조해 슬리브를 뚫음
- 좌표계 어긋남 — 건축은 통심(通心) 그리드, 구조는 기둥 중심 그리드로 그려 X 방향이 반 스팬씩 밀림
- 레이어 필터 — 설비 시트에서 건축 벽체를 “under lay”로 흐리게 깔았는데 정작 흐린 벽이 최신본이 아님
이 세 가지를 의심하지 않고 대조에 들어가면, 잡아낸 충돌이 실제로는 이미 해결된 것이거나(구도면 기준), 놓친 충돌이 최신본에 새로 생긴 것이다. 대조 시작 전 반드시 각 시트의 개정번호·개정일·좌표 원점(基準點)을 확인한다.
상습 충돌 5곳 — 우선순위대로 짚는다
같은 층에서도 다 볼 시간은 없다. 다음 5개 지점만 우선 대조하면 초기 시공 중 재작업의 대부분을 잡는다.
| 순위 | 충돌 지점 | 대조할 시트 페어 | 핵심 확인 |
|---|---|---|---|

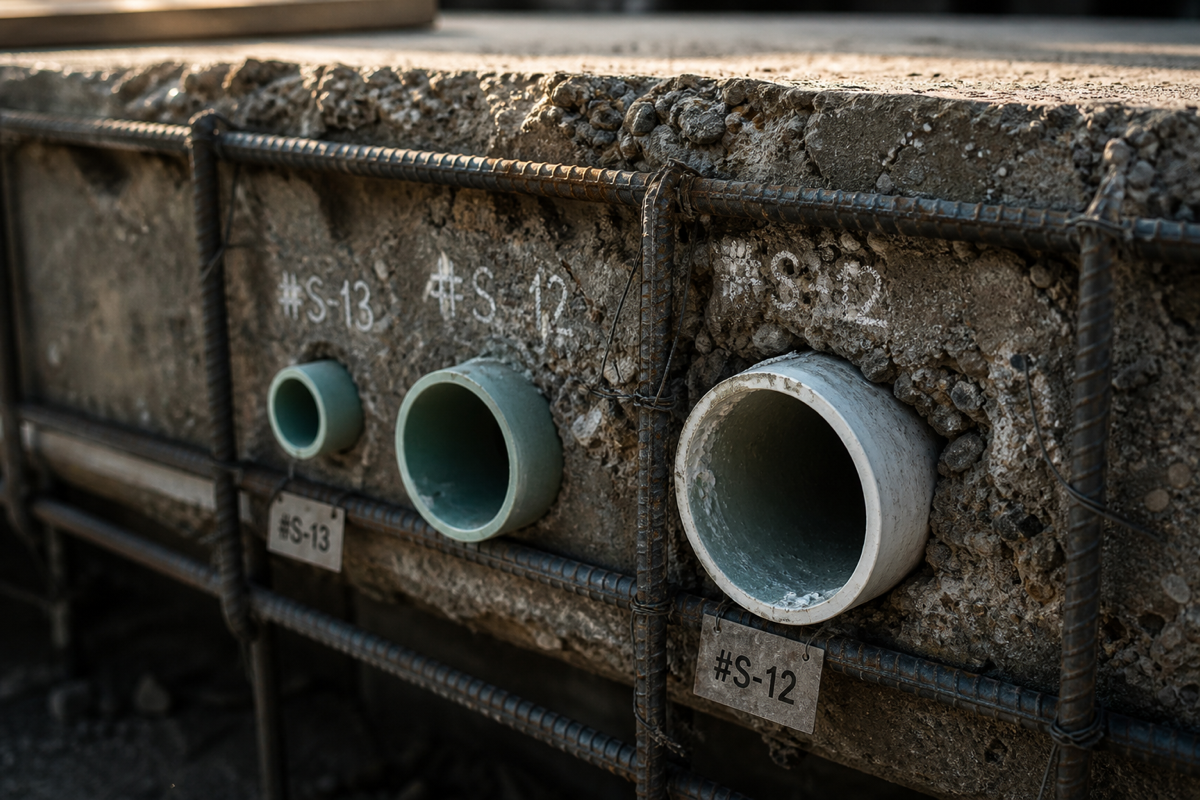

| 1 | 슬래브 개구부·슬리브 | 구조 슬래브 평면 ↔ 위생·소방·공조 배관 평면, 전기 매입관 평면 | 위치·크기·개수, 슬리브 지름과 개구부 여유(통상 관 외경+20~50mm), 배근과의 최소 이격 |
| 2 | 보 관통 | 구조 보 상세·보 일람표 ↔ 배관·덕트 평면·단면 | 관통 위치가 보 중앙 1/3 zone인지, 스터럽 배치 회피, 개구 크기와 보성(春) 비율 |
| 3 | 천장 속 시스템 간섭 | 반사천장도(RCP) ↔ 덕트·스프링클러·냉난방·트레이 평면·단면 | 층고 - 보성 - 마감 여유 안에서 각 시스템의 상하 stacking 순서와 크로스 지점 |
| 4 | 매입 배관과 배근 | 벽·슬래브 배근도 ↔ 전기 매입관 라우팅, 위생 매입관 | 배관 다발 밀도가 부재 두께의 1/3 초과 여부, 주근·전단근과 평행 지속 구간 |
| 5 | 층고·마감 여유 | 건축 단면·마감표 ↔ 천장 속 시스템 최저부 표고 | FL부터 반자면까지의 순 여유가 가장 큰 덕트 spine 아래로 확보되는지 |
이 표의 순서에는 이유가 있다. 1·2번은 콘크리트 타설 이전에 잡지 못하면 되돌릴 수 없다. 이미 타설된 슬래브의 개구부를 나중에 코어 드릴로 뚫는 순간 배근 절단·구조 안전 검토·감리 승인의 사슬이 시작된다. 3·4·5번은 상대적으로 유연하지만, 천장 마감 후에 발견하면 천장을 다시 뜯는다.
어떤 시트를 어떤 시트와 겹치는가 — 페어링 매트릭스
2D 대조에서 시간을 가장 많이 잡아먹는 건 “어느 도면을 열어야 하나” 헤매는 것이다. 층 하나 잡을 때마다 아래 페어링을 정해놓고 시작한다.
| 검토 주제 | 기준 시트 | 겹칠 시트 |
|---|---|---|
| 슬래브 개구부·슬리브 위치·크기 | 구조 S-슬래브 평면 | 위생 P-평면, 공조 M-평면, 소방 F-평면, 전기 E-매입관 평면 |
| 보 관통 | 구조 S-보 상세/일람 | 공조 M-덕트 평면·단면, 위생 P-배관 단면 |
| 천장 속 stacking | 건축 A-반사천장도 | 공조 M-덕트, 소방 F-스프링클러, 전기 E-트레이, 위생 P-우수·오배수 |
| 벽·슬래브 매입 | 구조 S-배근도 | 전기 E-매입관, 위생 P-매입관, 약전·통신 |
| 층고·순 여유 | 건축 A-단면 | 공조 M-덕트 단면, 반자 하부 최저 시스템 |
| PS·EPS·DA 코어 | 건축 A-평면 | 구조 S-평면, 각 공종 shaft 라이저 |
| 방화구획 관통 | 건축 A-방화구획도 | 각 공종 배관·덕트·트레이 관통부, 방화 댐퍼·내화 채움 |
기준 시트를 하단에 깔고 겹칠 시트를 반투명으로 위에 얹는 게 원칙이다. 종이로 대조할 때는 라이트 테이블에 원본과 트레이싱을 겹치고, 디지털에서는 두 시트를 반투명 오버레이 또는 스와이프로 짚어본다. 축척이 다르면 겹쳐도 의미가 없으니, 대조 시작 전 축척과 원점 그리드가 같은지 반드시 확인한다.
2D 대조 실무 7단계
시공 시작 전 1주일, 층 착공 2~3주 전에 다음 순서로 돈다.
- 도면 세트 최신본 확정 — 공종별 최신 개정번호·개정일을 표로 만들고 각 시트 표제란과 대조. 개정이 밀린 시트가 있으면 대조 전에 확보한다.
- 좌표계·축척·기준점 확인 — 그리드 라벨(X1·Y1…), 레벨 원점(EL±0), 축척(보통 1:100 또는 1:50)이 공종 간 일치하는지.
- 범례·주기(Note) 정독 — 각 공종의 심볼, 슬리브 표기 방식(치수·개수·표고), 배관 굵기 표기 규약을 파악. 여기서 오해가 시작된다.
- 상습 5개 지점 순차 대조 — 위 표 순서로 층별로 도장 찍듯 돈다. 슬래브 → 보 → 천장 속 → 배근 → 층고 여유.
- 핵심 단면 3~4개 재확인 — 평면에서 놓치는 상하 stacking은 단면에서 잡힌다. 특히 복도, 화장실, EPS·PS 코어 부근의 단면.
- 방화구획 관통 목록화 — 구획선을 넘어가는 배관·덕트·케이블은 관통 위치, 슬리브 재질, 내화 채움 사양을 하나씩 확인.
- 의심 지점을 좌표에 앵커해 기록 — 시트명·개정번호·그리드 좌표(X3-Y5 등)·개구/부재 ID까지 명시한 마크업으로 남긴다. 여기서 다음 단계인 RFI가 시작된다.
이 순서는 시공 착수 전에 딱 한 번만 도는 게 아니다. 설계변경이나 shop drawing 승인이 나올 때마다 해당 페어링을 다시 짚어야 한다. 도면이 갱신됐다는 사실이 곧 검증이 아니다.
발견한 충돌을 어떻게 넘기는가 — 마크업 → RFI → 회신 → 반영
대조에서 잡아낸 충돌은 문서화되지 않으면 없던 일이 된다. 실무 흐름은 다음과 같다.

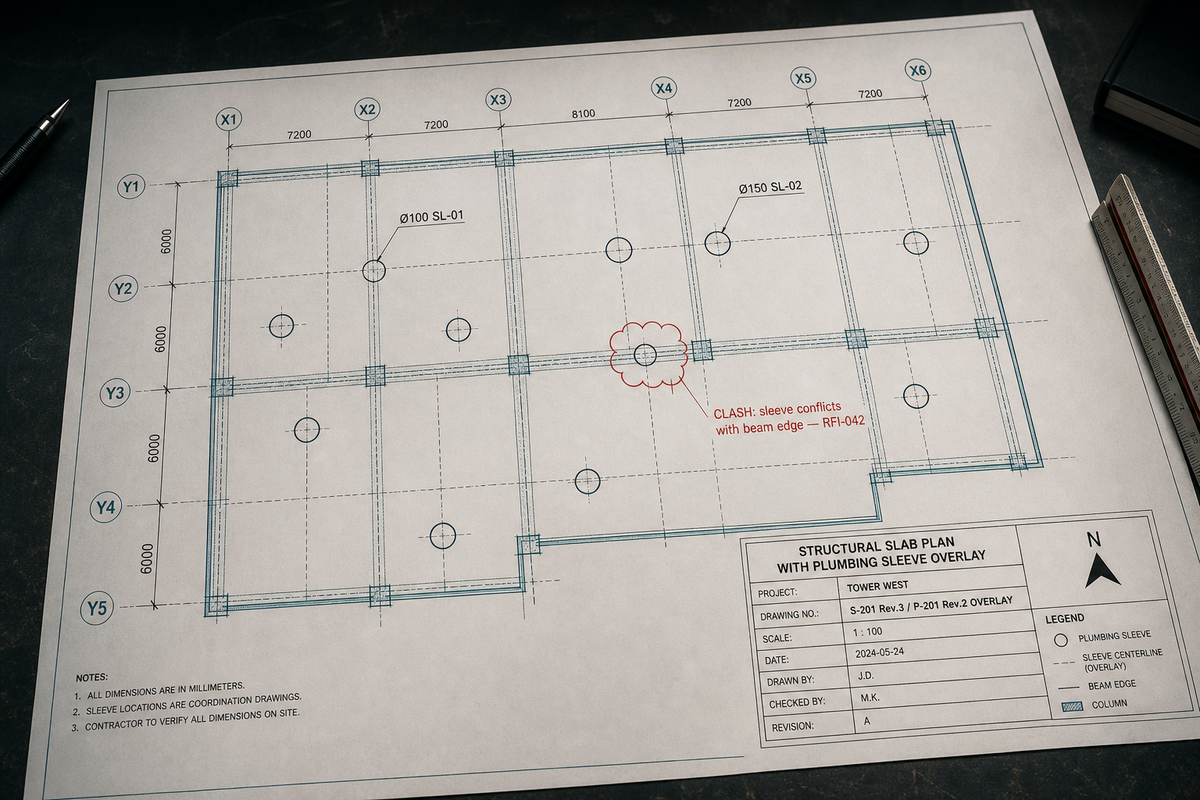

1) 도면 마크업 — 어느 시트의 어느 좌표에서 무엇이 부딪히는지 붉은 선·구름·주기로 표시한다. 시트명(예: A-201 Rev.3, M-301 Rev.2), 그리드 좌표, 부재/개구 번호, 대조 대상 시트를 함께 적는다. 사진·스케치·단면 스냅을 붙이면 회신 속도가 두 배로 빨라진다.
2) RFI(정보요청) 발행 — 마크업을 근거로 설계자 회신을 공식 요청한다. 좋은 RFI는 세 가지를 명확히 한다. ① 문제 사실(어디에서 무엇이 어떻게 어긋났는가) ② 시공사 제안 대안(위치 이동·크기 변경·라우팅 재조정) ③ 회신 필요 기한(공정상 언제까지 답이 필요한가). 건설공사 사업관리방식 검토기준 및 업무수행지침은 설계변경 방침결정을 단순한 경우 요청일로부터 7일, 그 외 사항은 14일 이내에 처리하도록 정하고 있다. 이 기한을 근거로 회신 압박 시점을 계획한다.
3) 회신 접수·검토 — 설계자·감리 회신을 받아 마크업을 갱신하고, 필요 시 shop drawing에 반영한다. 회신 자체가 새로운 간섭을 만드는 경우가 흔하다 — 슬리브를 옆으로 200mm 옮겼는데 그 자리에 다른 공종 매입관이 있는 식. 회신은 반드시 원 페어링을 다시 짚어 재검증한다.
4) 도면 반영·이력 관리 — 최종 확정된 위치·크기는 시공도 개정본에 반영하고, 이전 개정본과의 차이를 팀 전체가 알 수 있도록 배포한다. 여기서 버전 관리를 놓치면 협력사가 옛 도면으로 슬리브를 뚫는다.
현장에서 흔한 실수와 해결
- “underlay 깔았으니 봤다”의 함정 — 설비 시트에 흐린 회색으로 깔린 건축 벽체가 최신본이 아닌 경우가 많다. Overlapping을 눈으로 훑는 것과 실제 개정번호를 대조하는 것은 다르다. 항상 표제란 개정번호부터.
- “슬리브 리스트만 봤다” — 슬리브 일람표는 위치가 아니라 사양이다. 평면과 슬래브도에서 좌표를 직접 짚어야 실제 위치의 배근·다른 공종 배관과의 충돌을 잡을 수 있다.
- “보 관통은 구조 승인만 받으면 끝” — 승인된 관통 위치가 스터럽 밀도가 높은 지점과 겹치는지, 배관 굵기 대비 개구 여유가 확보되는지는 별도 확인이다. 승인 위치와 실제 시공 위치는 다시 감리 검측 대상.
- “천장 속은 시공하면서 조율” — 층고 여유가 빠듯한 프로젝트에서 이렇게 두면 마감 뜯는다. 반드시 반사천장도에 각 시스템 최저부 표고를 겹쳐 사전에 stacking 순서를 확정한다.
- “방화구획 관통은 나중에” — 관통 위치·슬리브·내화 채움은 준공 검사에서 반드시 걸린다. 배관·덕트 발주 전 관통 목록을 확정하고 슬리브를 미리 준비한다.
BIM/IFC 모델이 있는 현장은 어디까지 다른가
3D 간섭검토(Navisworks·Solibri·BIMcollab 등 IFC 뷰어)가 도입된 현장은 위 절차의 3·4번(천장 속·배근-배관)이 훨씬 유리하다. 다만 2D 대조는 여전히 유효하다 — BIM 모델이 최신 shop drawing과 일치한다는 보장이 없고, 협력사가 실제 시공에 쓰는 매체가 결국 2D 시공도인 현장이 아직 다수다. 3D 검토와 2D 대조는 대체가 아니라 이중 확인이다. 2D 대조로 잡은 좌표를 3D에서 재확인하는 흐름이 안전하다.
한 가지만 짚어두자면, 2D 도면 대조로 모든 간섭을 100% 잡을 수는 없다. 특히 3차원적으로만 드러나는 사선 라우팅, 시공 순서에 따른 임시 간섭은 도면 위에서는 안 보인다. 대조는 재작업을 대폭 줄이는 도구이지 시공 중 조율을 없애주는 마법은 아니다.
타이거빔으로 이렇게
건축과 설비 시트를 오가며 같은 좌표를 짚는 작업은 종이·PDF 뷰어로도 되지만, 시트가 20~30장을 넘어가면 개정번호 추적과 마크업 이력이 곧 병목이 된다. 타이거빔은 이 흐름을 하나의 화면에서 이어붙인다.
- 공종별 시트를 도면 세트로 묶고 버전 비교로 개정 전후 차이를 자동 표시 — Rev.2 → Rev.3에서 무엇이 바뀌었는지 붉은/파란 오버레이로 즉시 확인
- 건축과 설비 두 시트를 나란히 열고 마크업·측정으로 슬리브 좌표와 배관 라우팅에 구름·주기·치수를 남김
- 좌표에 앵커된 마크업을 그대로 RFI·펀치리스트로 승격해 설계자·감리에게 발행, 회신 기한과 상태를 추적
- 회신·shop drawing 개정본이 배포되면 실시간 협업으로 팀 전체가 같은 좌표를 같은 개정본에서 본다
요금 안내에서 팀 규모별 적용을 확인할 수 있다.
실무 요약
- 도면 대조 시작 전 공종별 최신 개정번호·개정일·좌표 원점·축척부터 확인한다.
- 상습 충돌 5곳(슬래브 개구부·보 관통·천장 속·매입 배관·층고 여유) 순서대로 짚는다. 1·2번은 타설 전 필수.
- 각 검토 주제마다 기준 시트와 겹칠 시트 페어링을 미리 정한다.
- 발견 즉시 시트명·개정번호·그리드 좌표를 앵커한 마크업으로 남기고, RFI로 승격해 회신 기한(단순 7일·기타 14일)을 근거로 관리한다.
- 회신이 오면 원 페어링을 다시 짚어 재검증한다. 회신 자체가 새 간섭을 만든다.
- BIM이 있으면 2D 대조 결과를 3D에서 재확인하는 이중 검증으로 간다. 대체가 아니다.
