현장에 구도면이 남는 다섯 경로와 최신본을 강제로 통일하는 방법

결론부터: 구도면 사고는 대장이 아니라 “경로”에서 터진다

구도면 시공은 배포 대장을 안 써서 생기는 사고가 아니다. 대장 밖에서 굴러다니는 도면 사본이 살아 있기 때문에 생긴다. 답은 하나뿐이다 — 최신본은 한 곳에 고정하고, 종이·PDF·메신저 첨부 같은 사본은 전부 “링크로 대체”해서 유통 자체를 끊는다. 그 다음에 대장은 “누가 열람했는가”를 자동으로 남기게 만든다.

이 글에서는 구도면이 어떤 경로로 살아남는지 다섯 유형으로 정리하고, 각 경로에서 실제로 쓰는 차단책, 회수 불가 출력물을 무엇으로 대체하는지, 배포·회수 기록을 어떻게 굴려야 감리·기성·준공서류까지 일관되게 이어지는지 다룬다.

구도면이 살아남는 다섯 경로

한 현장에서 같은 도면의 서로 다른 리비전이 세 개 이상 돌아다니면 사고가 예정된 것이다. 실제로 문제가 되는 유통 경로는 아래 다섯이다.

경로	어디서 굴러다니나	대표적 결과
① 출력물 게시	현장사무실 벽·감독동·크레인 오퍼실·품질실	슬리브 위치·개구부 크기가 옛날 판 그대로 시공
② 메신저 첨부	카톡·문자·이메일 PDF, 개인 스마트폰 캐시	배관 팀장 폰에 두 달 전 rev.가 살아있어 재시공
③ 협력사 로컬 폴더	협력사 PC 다운로드 폴더, USB, 사장님 노트북	새 리비전 왔는데 옛 파일로 계속 자재 발주
④ 하도급 재배포	원청→1차→재하도급 재전송 chain	재하도급까지 도달할 때 이미 한두 판 뒤처짐
⑤ 사무실·현장 이중 보관	본사 CM팀·현장 감리·현장 시공 각자 마스터	세 사본이 동시에 “우리 게 최신”이라고 주장

각 경로가 왜 살아남고, 무엇으로 끊는지 하나씩 본다.

① 게시된 종이 도면 — “붙여둔 순간부터 늙는다”

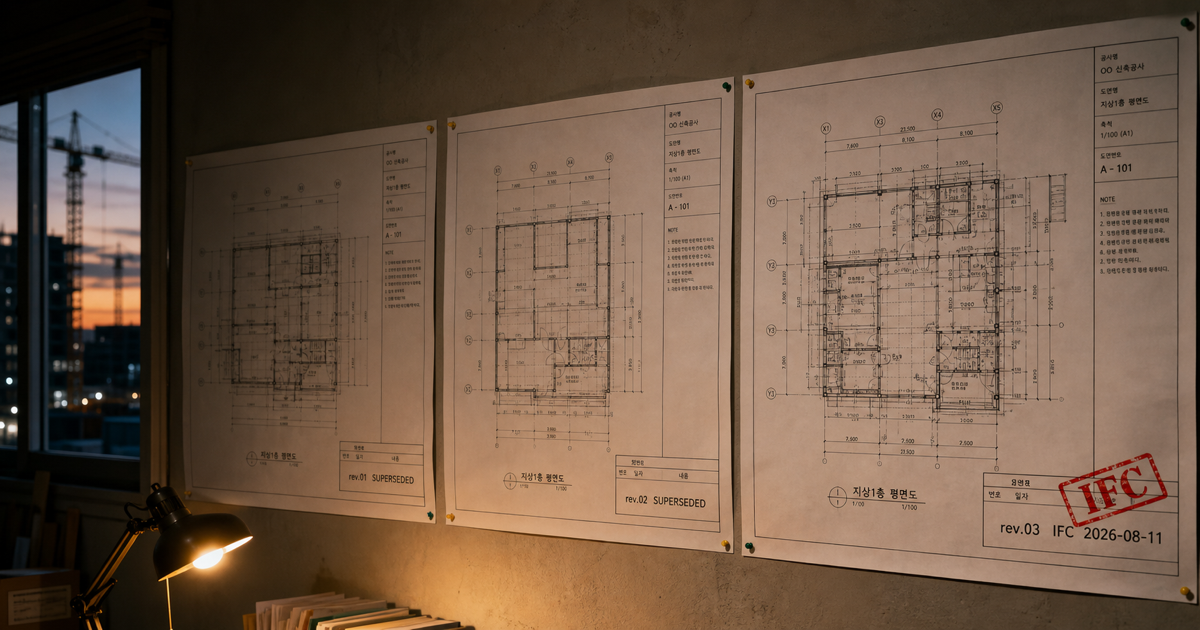

현장사무실 벽, 감독동 회의탁자, 크레인 오퍼실, 품질실, 협력사 컨테이너에 붙은 A0·A1 도면은 붙이는 순간부터 배포 대장 통제를 벗어난다. 다음 리비전이 와도 벽에 있는 종이는 자동으로 갱신되지 않기 때문이다.

차단책은 두 층으로 간다.

• 게시용 도면에는 발행 스탬프·유효기간을 명시한다. 우측 하단에 IFC(Issue For Construction, 시공용 발행) 스탬프와 rev. 번호·발행일, 그리고 **“게시 유효 ~YYYY.MM.DD”**를 붙인다. 유효기간이 지난 게시본은 볼 자격이 사라진다.
• 게시본 옆에 QR을 붙여 “지금 이게 최신인지” 확인 가능하게 만든다. 스마트폰으로 스캔하면 그 시트의 현재 리비전이 뜨는 링크로 연결한다. 이 방식이 자리 잡으면 사람들은 벽지도가 아니라 링크를 신뢰하게 되고, 종이는 “참고용”으로 격하된다.

② 메신저 첨부 — 사고의 90%가 여기서 나온다

카톡 단톡방·문자·이메일에 붙은 PDF는 상대 스마트폰에 저장되는 순간 통제 불가능한 사본이 된다. 게다가 채팅방은 검색이 되니 두 달 전 첨부를 다시 열어 시공지시로 쓰는 경우가 흔하다.

• 원칙: 도면은 “첨부”하지 않고 “링크”로만 보낸다. 채팅방에 들어가는 것은 항상 “이 시트의 최신본”을 가리키는 링크여야 한다. 링크는 열 때마다 서버에서 현재 rev.를 렌더링하므로 사본이 남지 않는다.
• PDF를 부득이 보내야 할 때는 파일명에 rev.와 발행일, “OO년 OO월 이후 재확인 필요” 문구를 넣는다. 파일 자체가 자기 만료를 알리도록 만드는 것이다.
• 협력사 담당자가 바뀌면 카톡방을 새로 판다. 인수인계 채널에 옛 첨부가 살아 있으면 신규 담당자가 그걸 먼저 여는 순간 사고다.

③ 협력사 로컬 폴더 — “다운로드 폴더” 문제

원청이 최신본을 배포해도, 협력사 실무자는 자기 PC의 Downloads 폴더나 USB에 파일을 저장해두고 현장에서 그것으로 작업한다. 이 순간 원청의 서버가 최신이라도 협력사의 시공은 옛 판이다.

• 다운로드 자체를 제한한다. 열람 링크는 PDF 다운로드가 아니라 뷰어에서 봐야 하도록 강제한다. 정말 인쇄가 필요하면 발행 스탬프가 자동으로 찍힌 워터마크 PDF만 내려받게 한다.
• 협력사에게 “폴더”가 아닌 “링크 즐겨찾기”를 넘긴다. 협력사 사무실 PC에는 파일이 아닌 시트 링크의 북마크가 있어야 한다. 파일이 사라지면 문제는 절반이 해결된다.
• 협력사 담당자가 바뀌면 링크 접근권을 회수하고 새로 발급한다. 옛 담당자가 예전 링크를 열어보면 신규 rev.가 뜬다는 점이 이 방식의 안전장치다.

④ 하도급 재배포 — 사슬이 길어질수록 리비전이 늦어진다

원청 → 1차 협력사 → 재하도급으로 이어지는 재배포 사슬에서 각 단계는 자기 편의대로 파일을 편집·인쇄·재전송한다. 결과적으로 재하도급 팀은 원본보다 한두 판 뒤처진 도면으로 작업한다. 특히 산업안전보건법령상 유해·위험 작업의 설계변경 요청이나 도급인의 통보 절차처럼 “결과를 관계수급인에게 통보해야 하는” 국면(산업안전보건법 시행규칙 제88조)에서는 이 사슬의 지연이 그대로 안전 리스크가 된다.

• 재배포 자체를 금지한다. 원청이 재하도급 팀에게도 직접 열람권을 준다. 1차 협력사가 중간에서 파일을 재전송하지 않도록 링크 배포는 원청 CM팀이 일괄 관리한다.
• 접근권 발급 시 대상 시트를 좁힌다. 전기 팀에는 전기 시트만, 배관 팀에는 배관 시트만 열리게 한다. 도면 세트 전체를 넘겨주지 않는 것이 재전송·재편집을 원천적으로 줄인다.

⑤ 사무실·현장 이중 보관 — 세 개의 마스터

본사 CM팀 서버, 현장 감리 사본, 시공사 현장사무실 사본이 각기 존재하면 “누가 진짜 최신을 가졌는가”를 두고 매번 다툰다. 감리 결재는 A판, 시공은 B판, 본사 보고는 C판이라는 상황이 실제로 벌어진다.

• 마스터는 하나로 못 박는다. 어느 서버든 좋지만 “우리 프로젝트의 최신본은 여기”라는 단일 URL을 계약서·회의록·시공지시서에 명시한다.
• 파생본은 스탬프로 격을 낮춘다. 회의용 출력, 감리 검토 사본, 본사 보고본은 모두 우측 상단에 “참고용(For Information Only)” 스탬프를 자동으로 찍는다. 시공용 IFC 스탬프가 없으면 시공지시 근거로 쓸 수 없다는 원칙을 감리와 미리 합의한다.

배포·회수 기록은 “숫자”가 아니라 “이벤트”로 남긴다

전통적인 도면관리대장(누구에게 몇 부, 언제 회수)은 종이 시절 관행이다. 지금은 대장을 손으로 채우지 말고 열람·다운로드·인쇄 이벤트가 자동으로 로그로 쌓이게 만든다.

• 개정번호 체계는 세 자리로 통일한다. 표기 예: A-104_공동주택_평면_rev.03_2026-08-11_IFC. 시트번호·공종·명칭·개정번호·발행일·발행상태 순서를 프로젝트 전체에 강제한다.

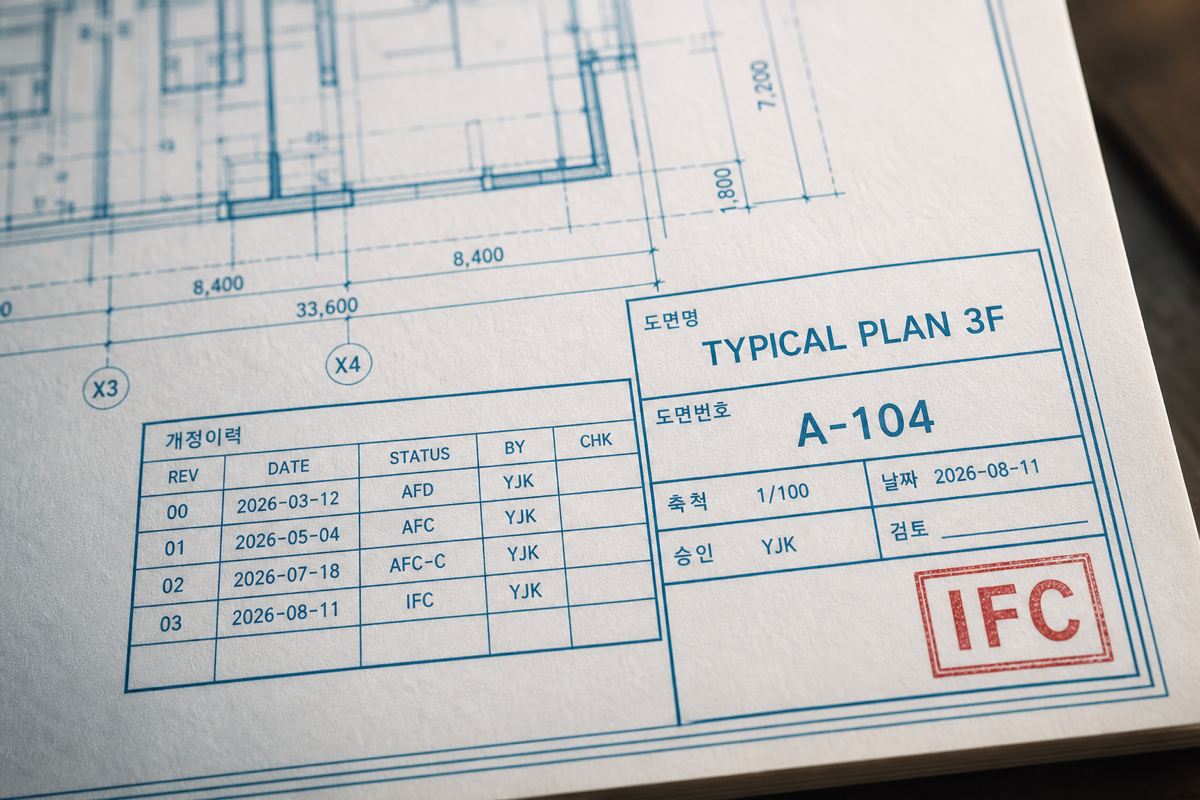

• 발행 상태 스탬프는 관례를 그대로 쓴다. AFD(설계승인용) → AFC(시공승인용) → IFC(시공용 발행) → ASB(준공, As-Built)로 넘어가는 4단계 표기는 국내 EPC·건축 현장에서 통용된다(관련 실무 해설). 시공지시의 근거로 쓸 수 있는 것은 원칙적으로 IFC 이상이다.
• “누가 언제 열었나”를 대장으로 삼는다. 링크 열람 이력이 곧 배포 대장이다. 이 이력이 있으면 나중에 “몰랐다”는 주장이 성립하지 않는다.
• 설계변경 통보 타임라인을 대장에 함께 남긴다. 발주자의 승인 통지, 도급인이 관계수급인에게 결과를 통보한 시점, 새 rev. 발행 시각을 하나의 이벤트 라인에 이어 붙인다. 나중에 기성·클레임·하자 다툼에서 근거로 쓴다.

회수 불가능한 출력물은 무엇으로 대체하는가

현장에 이미 나가 있는 종이 도면은 사실상 100% 회수가 불가능하다. 회수를 포기하고, 대신 “이 종이가 무효임을 스스로 알리게” 만드는 세 가지 장치를 병행한다.

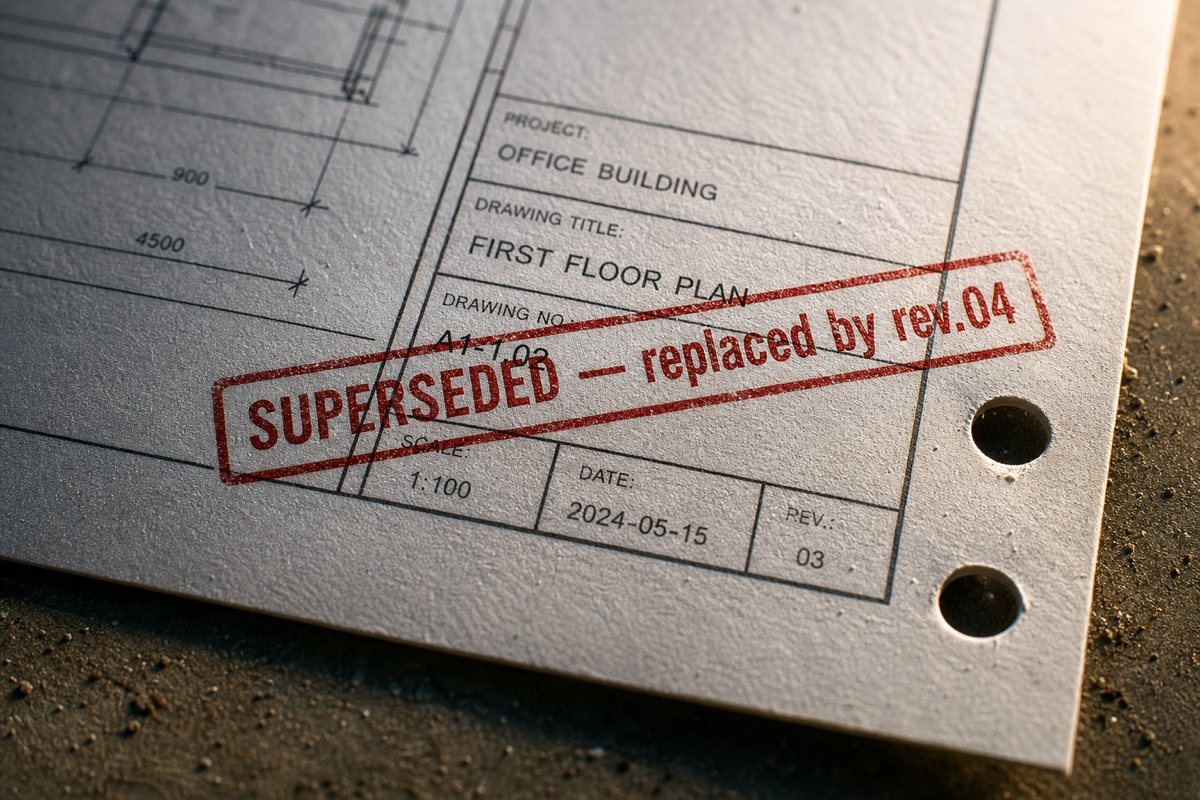

1. 폐기 스탬프(SUPERSEDED)와 구멍 뚫기. 새 리비전이 나오면 현장사무실에 걸린 이전 판에 붉은색 “SUPERSEDED — rev.OO으로 대체됨”을 찍고, 시공지시 근거로 못 쓰도록 도면 가장자리에 구멍 두 개를 뚫는다. 스캔·재출력해도 구멍이 남는다.
2. 재출력 발행 스탬프 자동 인쇄. 서버 뷰어에서 인쇄를 걸면 우측 상단에 인쇄자 이름·인쇄 시각·“인쇄 후 24시간 이후 재확인” 워터마크가 자동으로 박히게 한다. 시간이 박혀 있으면 옛 인쇄본을 뒤늦게 쓰는 관행이 눈에 띄게 준다.
3. as-built로의 승계 절차를 문서화한다. 판례상 아파트 하자 판단의 원칙 기준은 사업승인도면이 아니라 준공도면이라는 취지가 정리되어 있으므로(사업승인도면과 준공도면 관련 해설, 로톡), 시공 중 발생한 변경사항이 준공도면(ASB)에 반영되도록 rev. 이력이 끊기지 않게 관리한다. 중간 rev.가 몇 개 실종되면 준공 서류가 부실해진다.

현장에서 흔한 실수와 해결

• “카톡으로 급히 보냈어요.” — 첨부는 몇 시간 안에 잊혀지고 두 달 뒤 되살아난다. 채팅방 규칙에 “도면 파일 첨부 금지, 링크만 허용”을 못 박고, 위반 시 시공지시 근거로 인정하지 않는다.
• “협력사 사무실 PC에 파일이 있어야 편해요.” — 편한 것과 정확한 것은 다르다. 링크 즐겨찾기 방식으로 옮기면 일주일 안에 익숙해진다.
• “감리는 종이로 결재해야 한다니까요.” — 결재는 종이로 하되 그 종이에 QR과 인쇄 시각 워터마크를 박아 “결재 시점의 rev.”를 스스로 증명하게 만든다.
• “재하도급까지 우리가 어떻게 관리해요.” — 링크 접근권만 발급하면 관리된다. 파일을 안 넘기는 것이 관리다.
• “옛날 도면 폐기가 귀찮다.” — 스탬프와 구멍 뚫기는 1분이면 끝난다. 재시공 하루보다 싸다.

타이거빔으로 이렇게

타이거빔은 위의 다섯 경로를 코드로 강제한다. 도면 세트/버전 관리와 버전비교로 시트별 최신본이 한 곳에 고정되고, 새 rev.가 올라오면 이전 판은 자동으로 “이전 버전”으로 접힌다. 이전 판 링크를 열어도 “최신은 rev.OO입니다”라는 상단 배너가 강제로 뜬다.

협력사와 재하도급 팀에는 무계정 외부 공유 링크를 발급한다. 상대는 계정 없이 링크로 열람만 가능하고, 언제 누가 열었는지 이벤트 로그가 남는다. 이 로그가 배포 대장을 대체한다. 새 rev.가 발행되면 같은 링크가 자동으로 최신본을 보여주기 때문에 재전송이 필요 없다. 감리·시공·본사의 이중 보관 다툼도 이 방식으로 해소된다 — 마스터는 하나, 나머지는 모두 그 하나를 가리키는 링크다.

요금 안내에서 프로젝트 규모별 도입 시나리오를 확인할 수 있다.

실무 요약

• 구도면 사고는 배포 대장 부실이 아니라 대장 밖 경로(게시·메신저·로컬 폴더·재배포·이중 보관)에서 터진다.
• 최신본은 한 곳에 고정하고, 사본 대신 링크로만 유통한다.
• 스탬프 체계는 AFD → AFC → IFC → ASB, 시공 근거는 원칙적으로 IFC 이상.
• 배포·회수 기록은 열람·인쇄 이벤트 로그로 자동 축적한다.
• 회수 불가 출력물은 SUPERSEDED 스탬프·구멍 뚫기·재출력 워터마크 3중 장치로 무효화한다.
• 재하도급까지 관리하려면 접근권을 원청이 직접 발급하고, 1차 협력사의 재전송을 금지한다.
