MEP 설계·검토 계산 가이드: 덕트·배관·공조·펌프 현장 실무 한 번에

MEP 검토에서 가장 먼저 보는 4가지 숫자

설계도서를 받고 30분 안에 판단해야 할 수치는 정해져 있다. 저속덕트 풍속 15 m/s 이하·정압 500 Pa 미만(KDS 31 25 30:2021), 수압시험은 최대 정수두의 1.5배·1시간 유지 시 압력강하 0.02 MPa 이하(KCS 31 20 15), NPSHa > NPSHr × 1.3(캐비테이션 마진), 공동주택·다중이용시설 시간당 0.5회 환기(설비기준규칙 제11조). 이 네 가지가 맞지 않으면 나머지 계산이 정확해도 현장에서 클레임이 터진다. 실제 검토 순서에 맞춰 계산 기준을 정리했다.

1. 부하계산: 외기조건이 장비 용량을 결정한다

냉난방 부하는 일사·재실밀도·환기·내부발열에 따라 정해지지만, 외기조건에 따라 장비 용량이 크게 달라진다. 「건축물의 에너지절약설계기준」 제8조 제1호(설계용 외기조건)는 냉방기·난방기를 분리한 온도출현분포를 쓸 때 위험률 2.5%, 연간 총시간에 대한 온도출현분포를 쓸 때 **위험률 1%**로 하거나 별표7이 정한 외기온·습도를 쓰도록 한다. 별표7의 서울 값은 냉방 건구 31.2℃ / 습구 25.5℃, 난방 건구 -11.3℃ / 상대습도 **63%**다.

구분	사무소	호텔 객실	병원 일반병동	공동주택 거실
실내 냉방(℃/RH)	26/50	25/50	26/50	26/50
실내 난방(℃)	22	22	22	22
인당 외기량(㎥/인·h)	25~30	30	36	—
환기횟수(회/h)	부하 기반	부하 기반	6~10	0.5 이상

검토 포인트: 부하계산서 첫 페이지의 외기조건이 위 표와 다르면 즉시 환산을 요구한다. 외기 1℃ 차이로 냉동기 RT가 5~7% 달라진다.

2. 덕트 사이징: 등마찰법 1 Pa/m을 기본값으로 잡는다

KDS 31 25 30:2021은 사무소용 공조·환기 주덕트를 풍속 15 m/s 이하, 정압 500 Pa 미만의 저속덕트로 규정한다. 정압이 +500 Pa를 넘으면 고속덕트로 보고 누설·소음·이음 강도를 검토해야 한다. 등마찰법(Equal Friction)의 산업 관용값은 0.1~0.12 mmAq/m ≈ 1 Pa/m이며, 이 값을 기준으로 풍량에 맞는 덕트경을 정한다.

구간	권장 풍속(m/s)	권장 마찰손실
주덕트	6.0~10.0	1.0 Pa/m
분기덕트	4.0~6.0	1.0 Pa/m
취출구 부근	2.5~4.0	—
외기 도입 루버	2.0 이하	—
배기 루버	2.5 이하	—

규정에 따라 확인할 세부사항은 다음과 같다. 플렉시블 덕트는 2.0 m 이하, 팬 흡입구 앞 직선 길이는 팬 임펠러 직경의 4배 이상, 토출구 직선은 출구 장변의 1.5배 이상, 750 Pa 이상 댐퍼는 축 밀봉 조건이다. 시공도면 검측에서 자주 놓치는 부분이다.

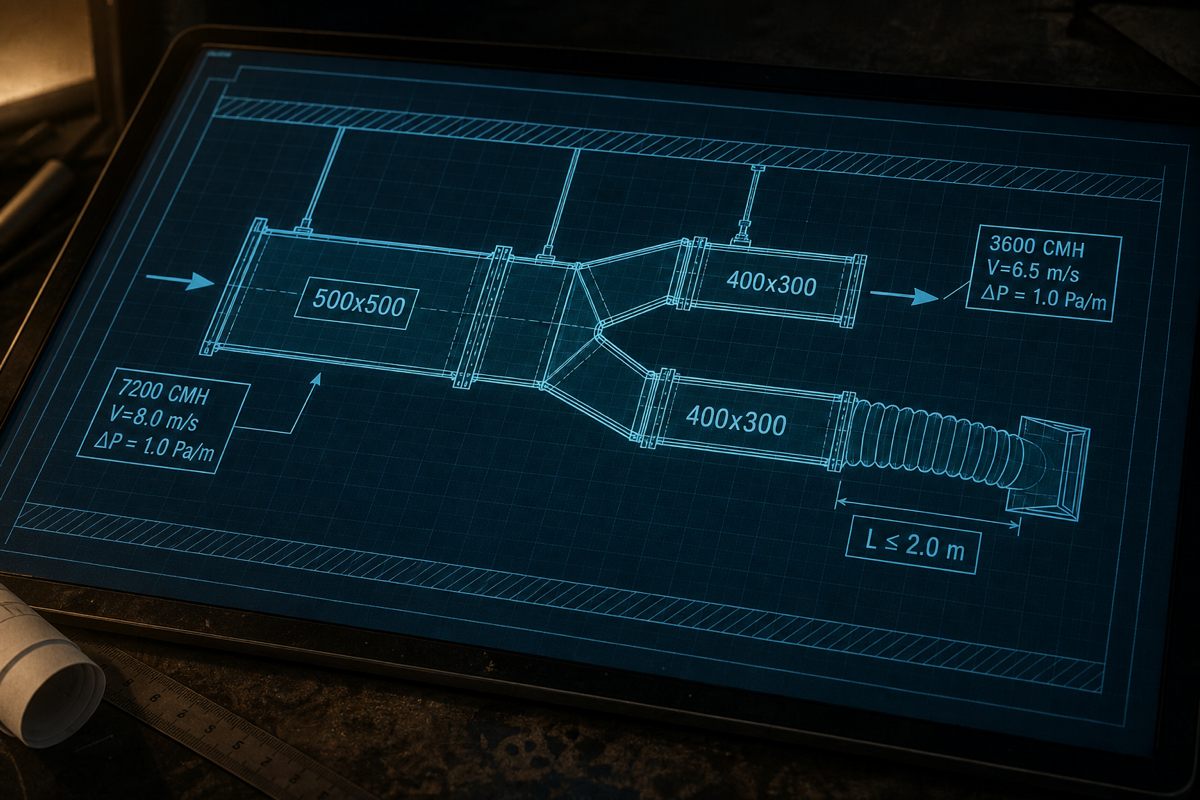

풍량·풍속·덕트 단면적의 관계: Q(㎥/s) = V(m/s) × A(㎡). CMH ÷ 3,600 으로 환산하면 바로 들어간다. 7,200 CMH 주덕트를 V=8 m/s로 잡으면 A=0.25 ㎡ → 500×500 사각덕트 또는 ø565 원형이 나온다.

3. 배관 사이징: 유속·압력강하·정음 조건 동시 충족

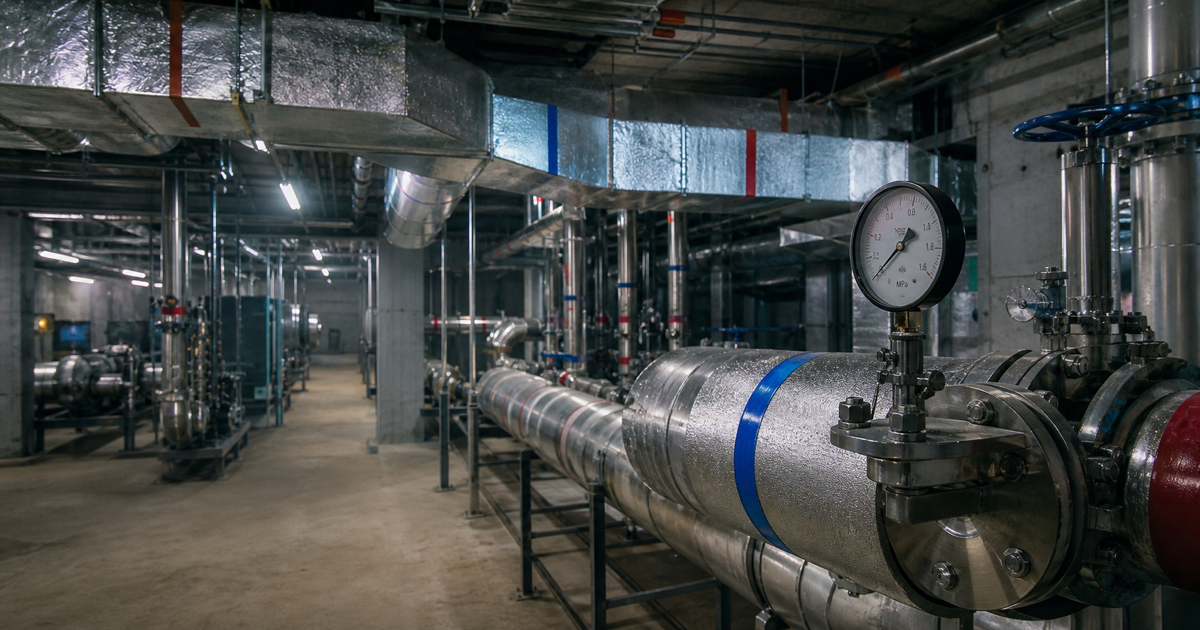

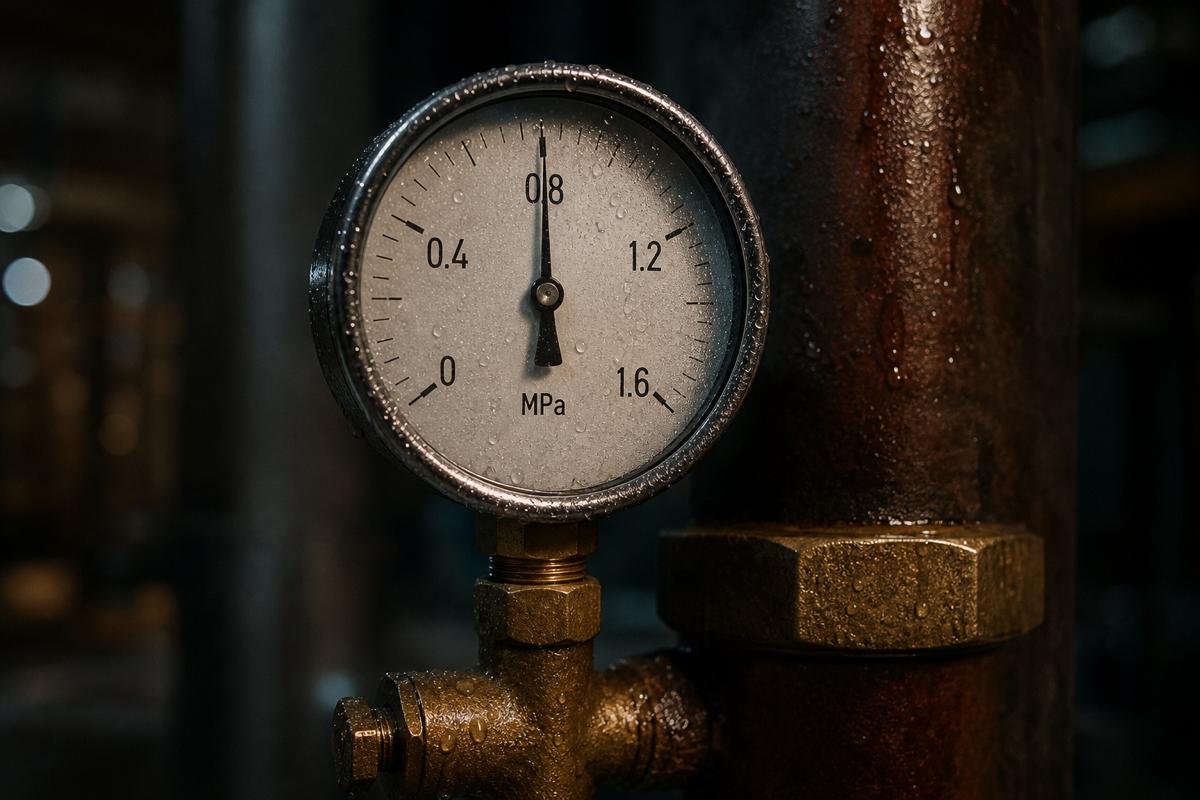

급수·급탕 배관의 설계 기준은 위생기구 수압 550 kPa 이하(초과 시 감압밸브 또는 조닝), 위생기구 출구 급탕온도 43℃ 이하, 급탕 배관 길이 15 m 이내다(기계설비 기술기준 매뉴얼). 시공 후에는 수압시험 = 최대 정수두 × 1.5배로 시험한다. 충수 후 24시간 동안 잔류공기를 뺀 뒤 1시간 유지했을 때 압력강하 0.02 MPa 초과 금지다(KCS 31 20 15).

배관 종류	권장 유속	비고
급수 주관	1.5~2.0 m/s	소음 한계 약 2.0 m/s
급수 분기	1.0~1.5 m/s	거주공간 인접 시 ≤1.5
급탕 환수	0.6~1.2 m/s	부식 고려
냉온수(공조)	1.5~3.0 m/s	펌프 동력 vs 관경 균형
증기 저압	20~30 m/s	응축수 드레인 구배 1/200

검토할 때 기구별 최저 필요 수압도 빠뜨리기 쉽다. 압력식 샤워 130 kPa, 일반 샤워 70 kPa, 소변기 밸브 100 kPa다. 옥상 물탱크에서 최상층 욕실까지 정수두를 직접 그리면 감압밸브 위치를 확인할 수 있다.

4. 펌프 선정: 양정과 NPSH 캐비테이션 마진

펌프 양정은 실양정 + 마찰손실 + 기구 잔류압으로 잡는다. 캐비테이션을 막으려면 NPSH 마진부터 확인해야 한다.

• NPSHa = Ha − Hs − Hf − Hv (대기압수두 − 흡입 양정 − 흡입측 마찰 − 포화증기압)
• 판정 기준: NPSHa > NPSHr × 1.3 — 펌프 카탈로그의 NPSHr에 30% 이상 여유

실무에서 자주 놓치는 항목:

1. 옥탑 열원기계실 → 지하 수조 흡상 시 Hs 부호에 주의한다(흡상은 +)
2. 60℃ 급탕 펌프는 포화증기압 Hv ≈ 2.03 mAq가 만만치 않다 — 흡입측을 가압식으로 설계한다
3. 펌프 동력 P(kW) = (Q × H × γ) ÷ (102 × η), 효율 η는 0.55~0.75 범위에서 보수적으로 잡는다
4. 에너지절약설계기준상 부하조건별 대수분할·인버터 비례제어는 사실상 의무다

5. 환기량: 용도별 법정값을 먼저 적용한다

「건축물의 설비기준 등에 관한 규칙」 제11조는 신축·리모델링하는 30세대 이상 공동주택 등과 신축 다중이용시설에 시간당 0.5회 이상 환기(신축공동주택등 기준)를 요구한다. 다중이용시설은 별표 1의6에 시설 이용인원당 환기량을 별도로 정했다. 외기도입구·배기구 이격거리는 이 규칙이 아니라 「기계설비 기술기준」(국토교통부고시)이 정한다. 외기 도입구는 배기구·도로·골목·주차장·하역장 등 유해 오염물질 발생지점에서 수평방향으로 최소 3 m 이상 이격하고(2.3.4 (1)), 폭발성·인화성 증기와 악취가스·분진 배기구는 건물경계선 9 m·인입 개구부 3 m·외부벽체 및 지붕 1.8 m·배기방향에 직면한 가연성 벽체 및 외기도입구 9 m 이격한다(2.3.5 (1)). 실내 CO₂는 유지기준의 80% 이하, 상대습도 70% 이하로 관리한다(진균 억제).

6. 현장에서 가장 자주 터지는 실수 5가지

• 외기 루버 풍속 2 m/s 초과 → 우수 침입·결로. 풍량이 같다면 루버 면적을 키워야 한다.
• 천장 내 플렉시블 덕트 3~4 m 끌기 → 2 m 한도를 넘으면 정압 손실 때문에 카탈로그 풍량이 나오지 않는다.
• 수압시험을 충수 직후 시행 → 잔류공기 때문에 압력강하를 잘못 판단한다. 24시간 방치는 시방서 사항이다.
• 냉각수 펌프 NPSHr만 보고 흡상 설치 → 여름철 32℃ 수온에서 Hv가 급상승해 캐비테이션이 생긴다.
• 다중이용시설 환기설비를 0.5회/h 기준으로만 계산 → 별표 1의6 인당 환기량과 비교해 더 큰 값을 선택해야 한다.

타이거빔으로 MEP 검토하는 방법

설비 도면은 건축·구조 도면과 겹쳐 봐야 간섭을 찾을 수 있다. 타이거빔의 도면 세트·버전 관리에서 건축·구조·설비 도면을 같은 좌표계에 올리면 버전비교로 덕트 루트 변경을 확인할 수 있다. 마크업·물량산출의 거리·면적 측정 도구로 덕트 길이·관경·기구 수량을 직접 뽑고, 등마찰법 1 Pa/m 기준 풍속을 넘는 구간에는 빨강 마크업을 남긴다. 검측·RFI·제출물에서는 수압시험 압력강하·NPSHa 계산서·환기량 산정표를 펀치리스트와 연결해 책임 소재를 명확히 기록한다. 협력사·감리에는 무계정 외부 공유 링크를 보내 라이선스 없이 도면을 열람하게 하고, 답을 받아야 할 쟁점은 RFI 링크로 보내 계정 없이 회신을 받는다. 가격은 요금 페이지에서 확인할 수 있다.

실무 검토 항목

• 검토 시작 30분: 외기조건·저속덕트 한계·수압시험 기준·NPSH 마진부터 확인
• 덕트: 등마찰법 1 Pa/m, 주덕트 6~10 m/s, 루버 2 m/s 이하, 플렉시블 2 m 한도
• 배관: 급수 1.5~2.0 m/s, 위생기구 압력 550 kPa 이하, 수압시험 1.5배·1시간 ΔP 0.02 MPa
• 펌프: NPSHa > NPSHr × 1.3, 효율 η 0.55~0.75, 비례제어 필수
• 환기: 0.5회/h를 기준으로 용도별 별표값과 비교해 더 큰 쪽을 채택
• 연면적 1만㎡·500세대 이상 등은 사용 후 1년 시점부터 매년 성능점검 대상
