설계도면 세트 처음 받았을 때 보는 순서 — 표지·도면목록·표제란·도면번호 읽는 법

글 · 타이거빔 팀 · 2026년 8월 19일 · 7 분 분량

도면철을 받자마자 평면도부터 펼치는 건 현장에서 반복되는 실수다. 올바른 순서는 표지 → 도면목록 → 표제란 → 범례 → 공종별 도면이고, 이 루틴을 한 번 굳히면 버전 혼용·시트 누락·기호 오독 사고를 대부분 막을 수 있다. 아래 7단계를 처음 받는 날 그대로 따라가면, 낯선 도면철도 30분 안에 전체 구성이 보인다.

1단계: 표지(Cover Sheet)에서 30초 안에 확인할 3가지

표지에서 챙길 정보는 딱 세 가지다.

공사명·발주처 — 지금 받은 철이 맞는 프로젝트인지 즉시 확인.
설계 단계 — 기획설계·기본설계·실시설계·준공도면 중 어느 단계인가. 같은 현장이라도 단계마다 도면 내용이 크게 달라 혼용하면 시공 착오로 직결된다.
발행 일자·설계사무소명 — 최신 버전인지 판단하는 기준이다. 표지 날짜가 너무 오래됐거나 표지 자체가 없으면, 목록을 넘기기 전에 발주처 또는 설계사무소에 버전부터 확인한다.

2단계: 도면목록(Sheet Index)이 전체 지도다

도면목록은 이 도면철의 목차다. 여기서 전체 구성을 먼저 파악하지 않으면, 이후 특정 시트를 찾을 때마다 철을 처음부터 넘겨야 한다.

도면목록에서 확인할 항목:

확인 항목	왜 중요한가
총 장수(Total Sheets)	받은 철이 완전한지 판단하는 기준
공종 구성	A/S/M/E 등 어느 공종까지 포함됐는지
개정번호(Rev.)	공종마다 개정 이력이 다를 수 있음
축척(Scale)	특수 축척 시트 사전 파악
비고(Remark)	미작성·추후 발행 예정 시트 여부 확인

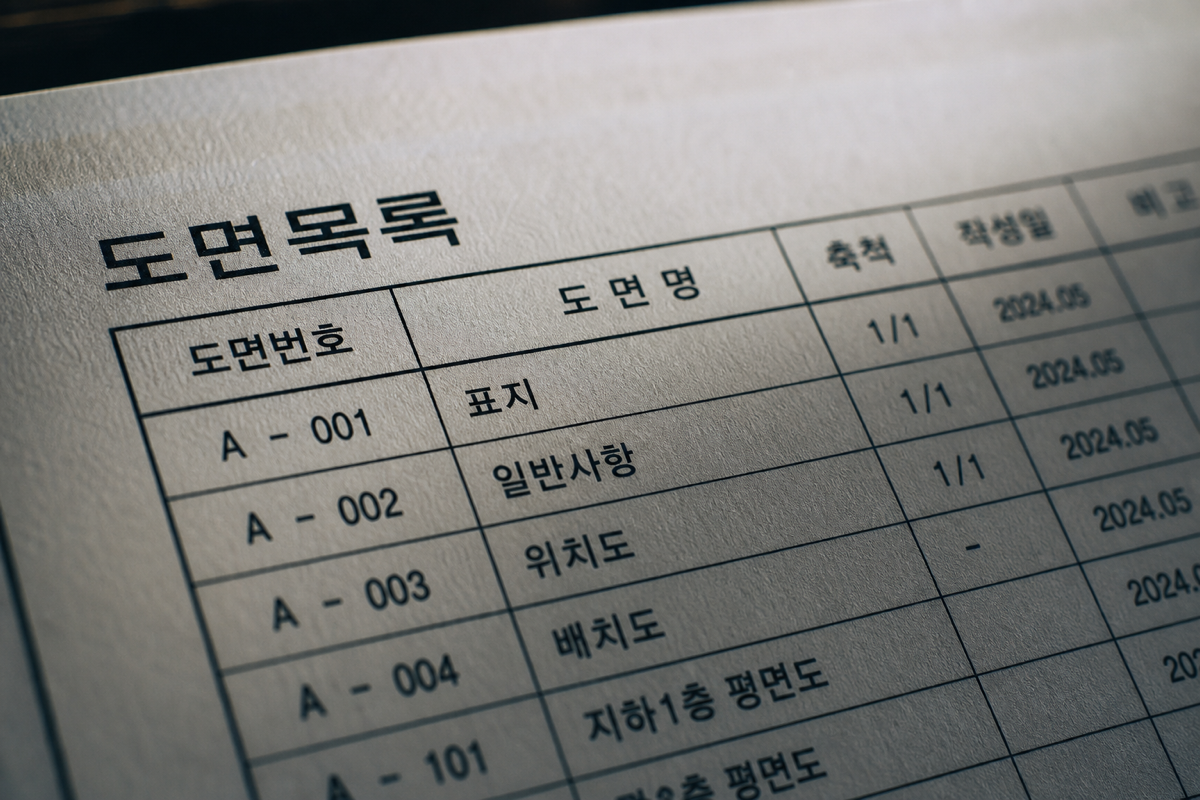

흔히 쓰이는 도면목록 형식은 공종 순서(건축→구조→기계→전기→통신→조경→토목)로 배열되며, 각 행마다 도면번호·도면명·축척·개정번호가 기재된다. 발주처에 따라 엑셀 형태의 별도 문서로 제공되기도 한다.

도면명

3단계: 표제란(Title Block) — 시트마다 붙은 신분증

표제란은 보통 시트 우측 하단에 위치한다. 해당 도면 한 장의 신분증으로, 설계사무소마다 레이아웃은 달라도 담는 정보는 거의 동일하다.

표제란 공통 구성 항목

프로젝트명·공사명 — 전체 공사 이름
도면번호(Drawing No.) — 공종코드 + 계열번호
도면명(Drawing Title) — 이 시트가 보여주는 내용
축척(Scale) — 예) 1:100, 1:50, NTS(비례 없음)
작성일·개정일 — 최초 작성일과 가장 최근 개정일
개정번호(Revision) — Rev.0 / Rev.1 … 또는 A / B / C로 표기
작성자·검토자·승인자 — 도면 책임 소재
설계사무소명·서명·인감란

개정번호는 반드시 대조한다. 현장에서 이전 Rev를 그대로 시공에 쓰는 사고가 반복된다. 표제란의 Rev와 도면목록의 Rev가 일치하는지 매 시트마다 확인하는 습관이 필요하다.

4단계: 도면번호 공종코드 해독

도면번호 앞 알파벳은 공종을 나타낸다. 아래는 국내 설계사무소에서 널리 쓰이는 방식이다. 발주처·설계사무소 표준마다 달리 정할 수 있으므로, 도면목록 상단의 범례나 비고란을 항상 먼저 확인한다.

접두코드	공종	영문 기준
A	건축	Architecture
S	구조	Structure
M	기계설비	Mechanical
E	전기	Electrical
EF	전기소방	Electrical Fire
MF	기계소방	Mechanical Fire
T	통신	Telecommunication
L	조경	Landscape
C	토목	Civil

공공 발주 프로젝트 중 일부는 국토교통부 건설CALS 전자도면 작성표준을 적용해 레이어 구조와 코드 방식이 민간 프로젝트와 다를 수 있다.

5단계: 계열 자릿수 읽기 — “A-101”의 뜻

숫자 부분의 자릿수 체계도 사무소·발주처마다 다르다. 가장 흔하게 쓰이는 3자리 방식은 이렇게 읽는다.

예: A-101

A = 건축 공종
1 = 층 또는 계열 구분 (1층, 또는 ‘평면도 계열’)
01 = 해당 계열 내 시트 순번

계열 번호 관례 (흔한 예)

번호 대역	흔히 담기는 내용
X-001~099	일반사항·범례·재료 일람표
X-100~199	1층 또는 배치·평면 계열
X-200~299	2층 이상 또는 입면·단면 계열
X-300~399	상세(Detail) 계열

이 체계가 적용됐는지는 도면목록의 번호 배열을 보면 1분 안에 파악된다. 체계 없이 순번만 붙인 경우, 찾는 도면은 도면목록 키워드 검색이 유일한 방법이다.

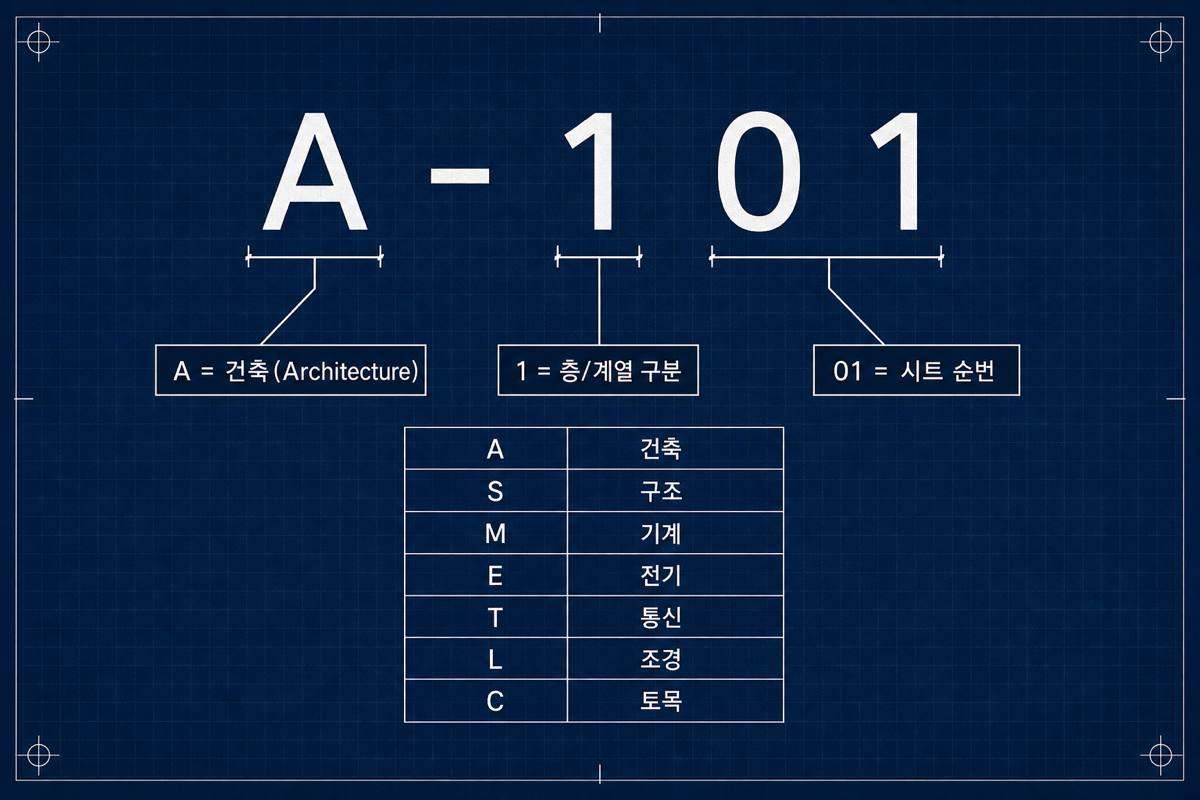

도면번호 A-101 해부도 — 공종코드·층·계열 자릿수의 의미를 분해했다

6단계: 범례(Legend) 시트를 먼저 읽어야 하는 이유

도면번호 끝자리가 -001 계열인 시트에는 대개 범례·기호·약어 설명이 담겨 있다. 범례를 건너뛰면 이후 도면에서 기호를 추측으로 읽는 상황이 생긴다.

범례에서 반드시 확인할 항목

재료 해칭(Hatch) 기호의 의미 (콘크리트·조적·단열재 등)
개구부·문·창호 기호 표현 방식
구조 접합부 표기법 (핀·고정·슬라이딩)
레벨 기준(GL·FL·SL 등) 높이 기준점 위치
약어 목록 (DN·UP, EQ, TYP, SIM 등)

기호·축척 읽기를 상세히 다룬 내용은 도면 기호와 축척 완전 정리에서 이어진다.

7단계: 목록과 실제 시트 대조 — 빠진 장 찾기

도면목록을 펼쳐 두고 받은 철의 시트를 한 장씩 대조하면, 누락·중복·버전 불일치를 즉시 잡을 수 있다.

도면 인수 시 체크리스트

도면목록의 총 장수와 실제 시트 수가 일치하는가?
도면목록에 있는 모든 도면번호가 철에 존재하는가?
각 시트의 Rev. 번호가 도면목록의 Rev.와 같은가?
“추후 발행(TBI, To Be Issued)“으로 표시된 시트를 시공에 쓰고 있지는 않은가?
설계변경(EC) 별첨이 본 도면철에 편철되어 있는가?
외국어 도면이 포함된 경우, 범례·표제란 언어가 확인됐는가?

개정본이 섞여 들어온 경우, 구 Rev와 신 Rev가 같은 도면번호로 철에 동시 존재하는 상황이 발생한다. 배근 치수·배합이 바뀐 개정본 관리법은 도면 개정본 비교 실무에서 다룬다.

현장에서 흔한 실수와 해결

① 도면목록을 건너뛰고 평면도부터 펼치기
총 장수와 공종 구성을 모른 채 시공에 들어가면, 상세도가 별도 철에 있거나 MEP 도면이 아예 없는 상황을 뒤늦게 발견한다. 해결: 도면 받는 날 목록 대조를 의무 절차로 고정한다.

② 표제란의 Rev. 번호 미확인
작업자가 구 Rev. 도면으로 배근하거나 거푸집을 짜는 사례가 현장마다 반복된다. 해결: 최신 Rev. 스탬프를 시트에 날인하고, 구 Rev. 시트는 수령 즉시 폐기 처리 또는 “구버전” 식별 표시를 붙인다.

③ 도면번호를 구두로만 전달
”A-101 맞지?”라고 물었을 때, 같은 숫자가 다른 공종 도면을 가리키는 경우가 생긴다. 해결: 전달 시 공종코드와 도면명을 함께 말한다(예: “건축 A-101, 1층 평면도”).

④ 범례 시트를 해당 공종 도면 뒤에서 뒤늦게 발견
범례가 뒤쪽 첨부에 있는 경우, 앞 도면을 이미 잘못 읽은 뒤에 범례를 찾는다. 해결: 인수 시 범례 시트 위치를 먼저 확인하고 별도 탭을 끼워 둔다.

타이거빔으로 이렇게

PDF 또는 DXF 도면 세트를 타이거빔에 업로드하면, 시트 목록이 자동으로 생성되어 도면번호·도면명·개정번호를 한 화면에서 훑어볼 수 있다. 키워드 검색이나 클릭 한 번으로 해당 시트로 바로 이동하기 때문에, 위에서 설명한 루틴 중 목록 대조와 누락 확인 단계를 크게 단축할 수 있다. 여러 명이 동시에 같은 시트를 열고 마크업을 남기는 실시간 협업도 지원하므로, 감리·시공·발주처가 같은 버전을 보며 검토할 수 있다.

→ 도면 관리 기능 보기 | 요금제 확인

실무 요약 — 도면 인수 7단계

단계	확인 대상	핵심 포인트
1	표지	공사명·설계 단계·발행 일자
2	도면목록	총 장수·공종 구성·Rev. 번호
3	표제란	도면번호·축척·개정번호 일치 여부
4	공종코드	A/S/M/E 등, 발주처 기준 별도 확인
5	자릿수	층·계열·시트 순번 체계 파악
6	범례	기호·해칭·레벨 기준점 확인
7	목록↔시트 대조	누락·버전 불일치 색출

배근도를 실무에서 읽는 방법은 철근 배근도 읽는 법에서 이어진다.
