도면 개정본 받았을 때 뭐가 바뀌었는지 찾는 실무 순서 5단계

개정본을 받으면 이 순서로 본다

개정 도면을 열자마자 오버레이 툴부터 돌리는 습관이 사고를 만든다. 순서는 이렇다. ① 개정란(Revision Block)의 개정번호·개정일·개정사유부터 확인 → ② 도면목록(Drawing List)과 개정번호 대조 → ③ 같은 도면번호끼리 시트 겹쳐보기 → ④ 변경점을 마크업으로 확정 → ⑤ 물량·공정 영향 정리해서 관련자에게 발송. 이 다섯 단계를 건너뛰면 “구름표시(리비전 클라우드) 없는 조용한 변경”과 “재출도 때 도면틀만 미세하게 밀린 가짜 변경”이 뒤섞여, 실제 바뀐 배근 하나를 놓치게 된다.

이 글은 PDF로 개정본을 받아보는 시공·감리·공무·설계관리 담당자를 위한 것이다. CAD로 리비전 클라우드를 그리는 방법이 아니라, 이미 그려진 개정본을 열어 뭐가 바뀌었는지 확정하는 실무 절차를 다룬다.

왜 “그냥 겹쳐보기”가 실패하는가

PDF 비교 도구는 두 파일의 픽셀 차이를 잡아준다. 도면에서는 그게 오히려 함정이 된다. 현장에서 겪는 대표적인 실패 4가지.

실패 유형	증상	원인
도면틀 미세 오프셋	전 도면이 붉은 하이라이트	재출도 시 CAD 좌표 원점이 0.3mm 밀림
축척 변경	치수는 같은데 도면이 커/작아짐	1:100 → 1:80 재편집(도면번호 유지)
조용한 개정	개정란·구름 없이 배근/치수만 바뀜	설계자가 “경미”로 판단, 표기 누락
도면번호 동일·내용 상이	파일명은 같은데 내용이 다름	리비전 표기 누락, 파일 덮어쓰기

픽셀 비교 결과를 그대로 믿지 말고, 항상 개정란과 도면목록을 먼저 봐야 하는 이유가 여기 있다. 도면틀이 밀린 것과 실제 배근이 바뀐 것을 오버레이 색만 보고 구별할 수 없다.

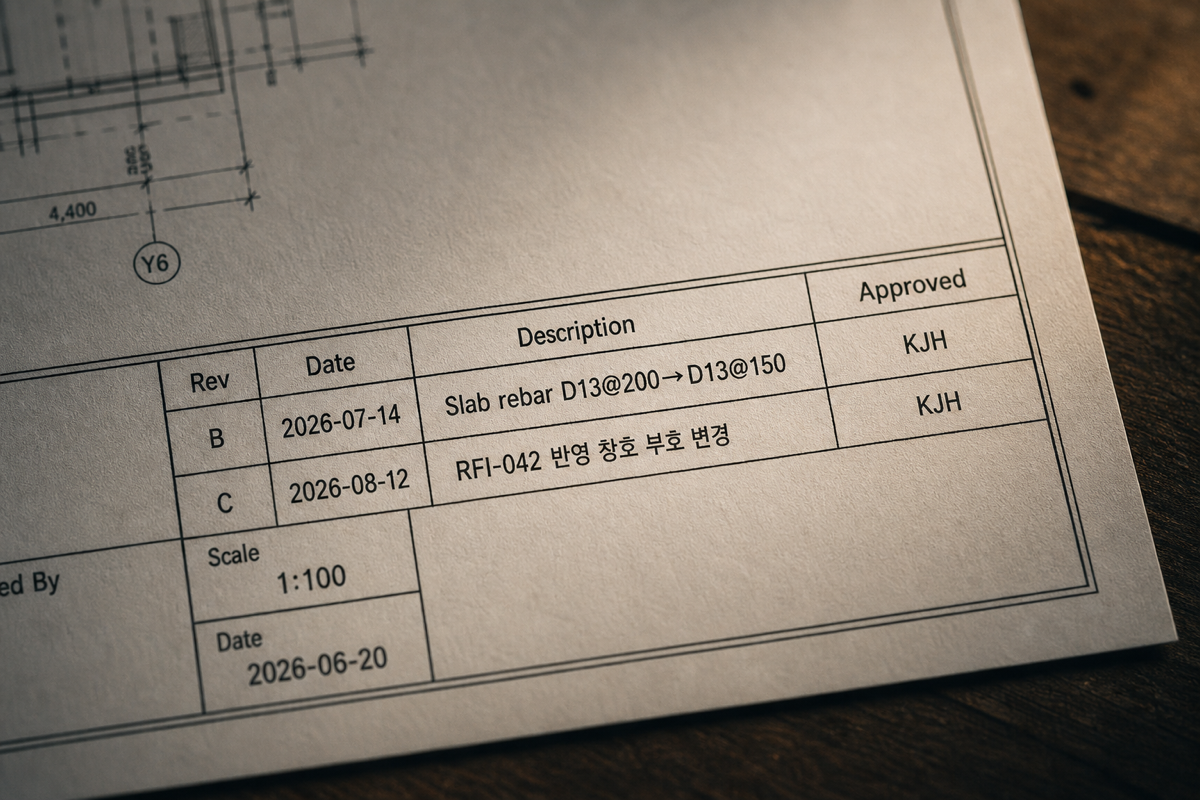

1단계 — 개정란·개정일부터 훑는다

도면 우측 하단 표제란(Title Block) 위쪽에 개정란(Revision Block) 이 있다. 여기에는 최소 네 가지가 적혀 있어야 한다.

• 개정번호(Rev. No. 또는 A, B, C…)
• 개정일자
• 개정사유(설계변경 승인번호·RFI 회신번호 등)
• 승인자 서명 또는 이니셜

체크 포인트:

• 개정번호가 이전본보다 실제로 올라갔는가(A→B, 0→1). 같은 번호로 재발행되면 파일이 조용히 덮어쓰기된 것일 가능성이 높다.
• 개정일이 발주처 승인일 이후인가. 승인 전 재출도라면 참고본일 뿐, 시공용으로 쓰면 안 된다.
• 개정사유가 “도면정리·오타수정”으로만 적혀 있는데 도면 두께가 갑자기 얇아졌다면 실제로는 삭제된 상세가 있을 수 있다.

여기서 이상이 감지되면 3단계로 넘어가지 말고 설계사에 개정 이력 재확인 요청부터 보낸다. 오버레이 5분 아끼려다 재작업 3일이 나온다.

2단계 — 도면목록으로 시트 세트 정합성부터 잡는다

개정본은 대개 변경된 시트만 재발행된다. 그런데 발주처가 전체 세트를 재압축해서 보내주는 경우도 있고, 시공사가 필요한 시트만 골라 배포하는 경우도 있다. 이때 도면목록(Drawing List, Sheet Index)과 실제 시트 세트가 어긋나면 사고가 난다.

대조 항목:

• 도면목록의 최신 개정번호 = 실제 시트의 개정번호
• 목록에는 있는데 시트가 빠진 것(누락)
• 목록에는 없는데 시트로 딸려온 것(구본 잔존 위험)
• 도면번호는 같은데 도면명이 바뀐 것(예: “3층 평면도” → “3층 평면 및 천장도”)

같은 도면번호로 내용이 바뀌는 경우가 가장 위험하다. 시공팀은 도면번호로 부르는데(A-301 배근 확인해줘), 그 A-301의 Rev.B와 Rev.C가 서로 다른 내용을 담고 있으면 통화 한 번에 배근이 바뀐다. 도면번호+개정번호+개정일을 세트로 관리해야 한다.

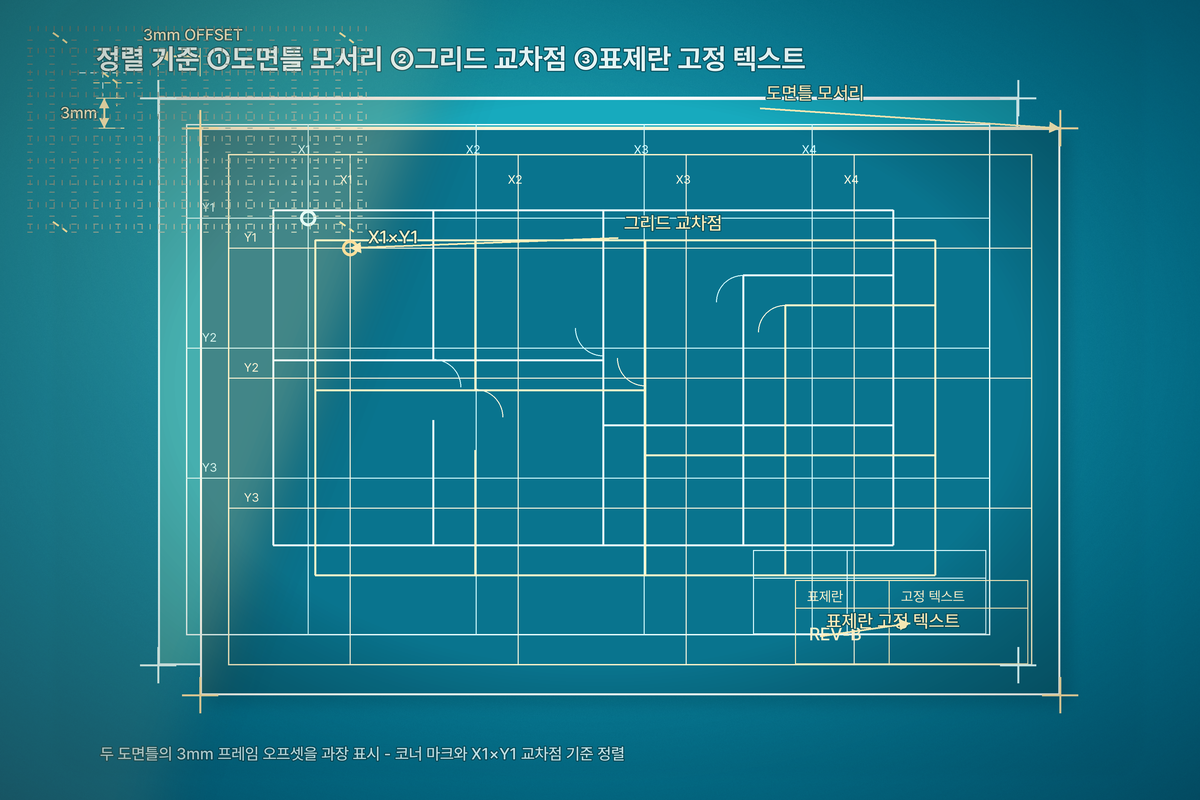

3단계 — 시트 겹쳐보기, 단 정렬부터 맞춘다

같은 도면번호의 이전본과 새 버전을 열어 겹친다. 이때 자동 정렬 기능이 있어도 반드시 눈으로 정렬을 검증한다. 정렬 기준으로 삼을 것:

1. 도면틀 네 모서리 — 가장 안정적. 재출도 시에도 잘 안 움직인다.
2. 통심선 교차점(그리드 X1×Y1) — 도면틀이 변형됐을 때 대안.
3. 표제란의 고정 텍스트 — 세밀 조정용.

정렬이 안 맞으면 오버레이가 온통 붉게 뜬다. 여기서 “전면 개정이네” 하고 넘기면 진짜 변경을 놓친다. 정렬을 다시 잡거나, 뷰어의 양쪽 나란히 보기(Side-by-side) 모드로 전환해 사람 눈으로 스크롤한다.

축척이 달라진 재출도(같은 도면번호로 1:100 → 1:80)는 오버레이가 원천적으로 불가능하다. 이때는 동일 치수선을 기준으로 비율 보정을 하고 나서 겹쳐야 한다. 뷰어가 자동 스케일 매칭을 지원하는지 확인한다.

겹쳐본 뒤 집중해야 할 위치:

• 배근도의 철근 간격·규격 표기
• 상세도의 치수선(특히 소수점 자리)
• 마감표의 자재 코드
• 창호·문 부호(WD-1 → WD-1A)
• 슬래브 두께·레벨 표기
• 전기·기계 도면과의 관통부 위치

4단계 — 변경점을 마크업으로 확정한다

눈으로만 확인하고 넘기면 다음 사람이 다시 확인하게 된다. 변경점 하나하나에 마크업(구름·화살표·메모)을 남기고 새 버전 PDF에 저장한다. 이 마크업이 시공 지시의 근거가 된다.

마크업에 담을 최소 정보:

• 어떤 항목이 바뀌었는지(예: “D13@200 → D13@150”)
• 개정번호와 개정일
• 후속 조치가 필요한 대상(철근공·거푸집·MEP)
• 물량 재산출 필요 여부

이 단계에서 개정란에 리비전 클라우드가 없던 “조용한 변경”이 발견되면, 그 자체를 정보요청(RFI)으로 정리해 설계사 회신을 남긴다. 나중에 물량 정산·클레임 근거가 된다.

5단계 — 물량·공정 영향까지 한 문단으로 잇는다

배근 간격 하나가 바뀌면 철근 물량이 바뀌고, 결속·검측 시간도 바뀌고, 자재 발주 로트도 바뀐다. 개정본 확인은 “뭐가 바뀌었나”에서 끝나면 안 되고, “이 변경이 앞으로 2주 공정에 뭘 흔드는가” 까지 한 줄로 정리해야 한다.

배포 대상은 최소 세 갈래.

• 현장(작업반장·직영): 무엇을 어떻게 다르게 시공하는가
• 공무·자재: 발주·물량 재산출 대상 항목
• 감리·발주처: 개정본 접수 및 시공 반영 확인

전달 방식은 개정본 PDF + 마크업 + 한 줄 요약. “A-301 Rev.C 접수. 3층 슬래브 배근 D13@200→D13@150 변경. 철근 약 12% 추가, 이번 주 배근 검측 전 반영 필요” — 이 정도가 표준이다.

현장에서 흔한 실수와 해결

• “파일명이 같으니 최신본이겠지” 하고 덮어쓴다 → 개정번호가 이전본과 같은지 반드시 파일 열어서 확인. 파일명 자동 리네이밍 규칙(예: A-301_RevC_20260815.pdf)을 팀 표준으로 굳힌다.
• 오버레이가 온통 빨개서 “전면 개정”으로 정리 → 도면틀 정렬 실패다. 그리드 교차점 기준으로 재정렬하거나, 나란히 보기로 전환.
• 개정란만 확인하고 시공 시작 → 조용한 변경이 있다. 배근·치수·부호는 반드시 시트 대조까지 간다.
• 개정본을 현장 사무실에서만 갱신, 작업반은 구도면으로 시공 → 개정본 배포 확인 서명을 받거나, 도면 뷰어의 최신본 강제 로딩 기능을 쓴다.

타이거빔으로 이렇게

타이거빔은 같은 시트의 이전 버전과 새 버전을 나란히 열어 대조하고, 변경점에 바로 마크업을 남길 수 있다. 개정번호·개정일이 버전 히스토리에 자동 기록되고, 도면목록 대조도 세트 단위로 관리된다. 마크업은 검측·정보요청(RFI)과 연결돼 “이 변경 때문에 뭘 확인해야 하는지”가 그대로 검측 항목으로 넘어간다.

무계정 외부 공유 링크로 감리·발주처에 개정본 접수 확인도 남길 수 있어, “구도면으로 시공했다”는 논쟁을 원천 차단한다. → 도면 세트·버전 관리 자세히 보기

실무 요약

1. 개정본을 열면 개정란·개정일·개정사유부터 본다. 이상하면 오버레이 하지 말고 설계사에 확인.
2. 도면목록과 시트 세트의 개정번호를 대조한다. 도면번호가 같아도 내용이 다를 수 있다.
3. 시트를 겹칠 때는 정렬부터 검증한다. 도면틀이 밀린 걸 개정으로 착각하지 않는다.
4. 변경점은 마크업으로 확정해 새 버전에 저장한다. 조용한 변경은 RFI로 남긴다.
5. 마지막은 항상 물량·공정 영향 한 줄로 마무리해 관련자 세 갈래에 배포한다.

준공도면 관리와 구도면 배포 통제도 같은 원칙 위에서 굴러간다. 개정 이력이 도면에서 검측·정산까지 하나의 흐름으로 이어질 때, 재작업이 줄어든다.
